Анализатор сигналов с ШИМ-генератором ALINX PlayLogic P3

Код товара: 20521

guarantee Гарантия 12 месяцев

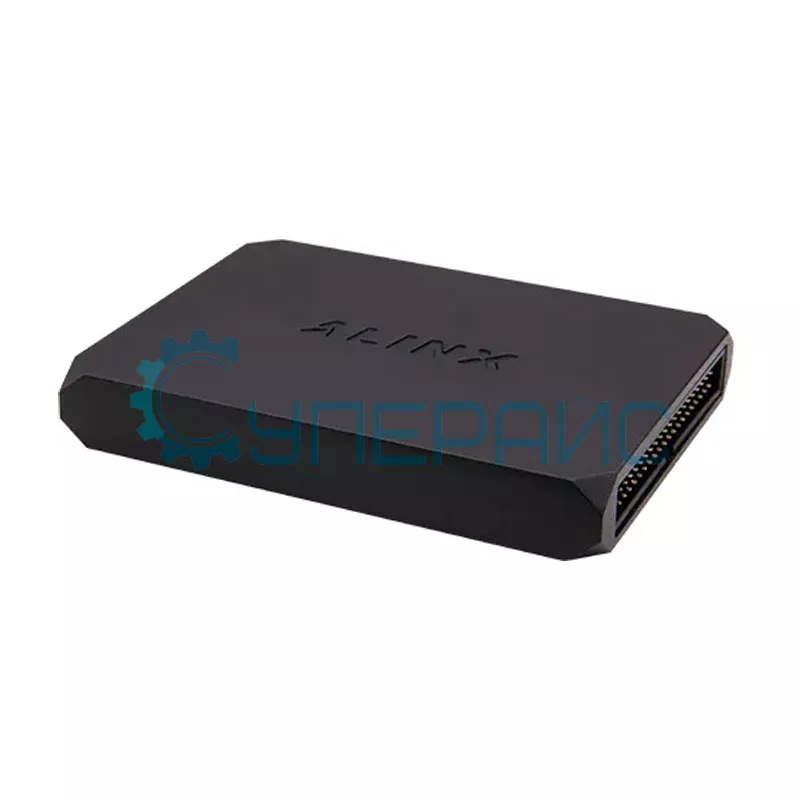

Анализатор сигналов с ШИМ-генератором ALINX PlayLogic P3 фото 1

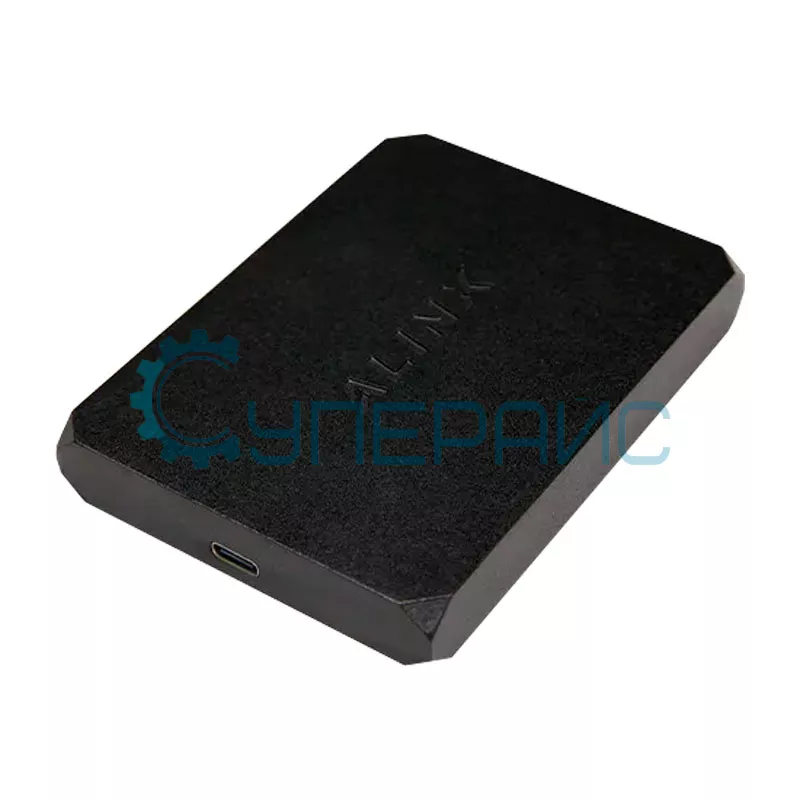

Анализатор сигналов с ШИМ-генератором ALINX PlayLogic P3 фото 1

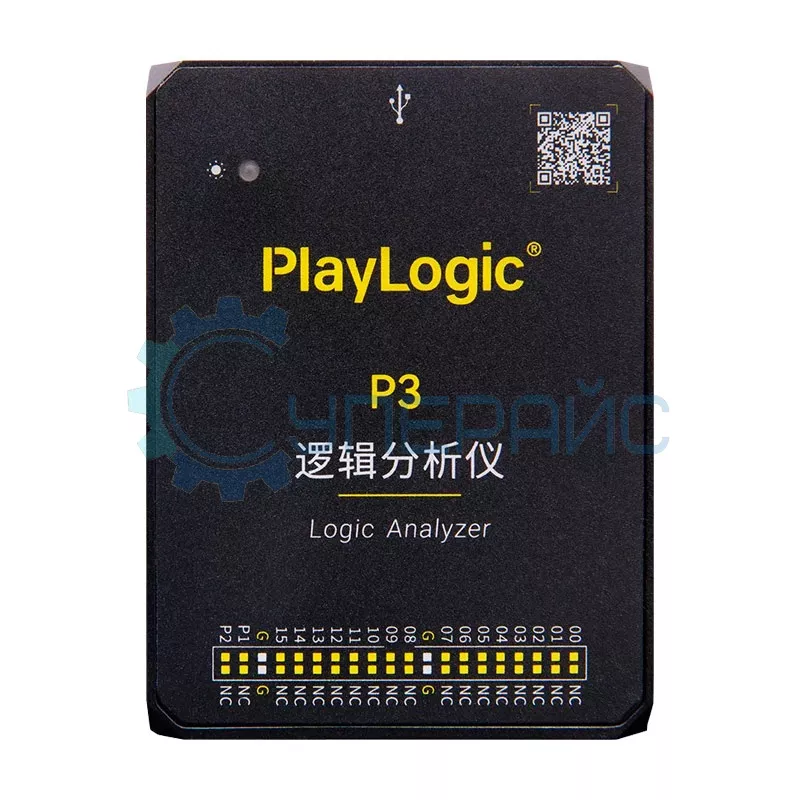

Анализатор сигналов с ШИМ-генератором ALINX PlayLogic P3 фото 2

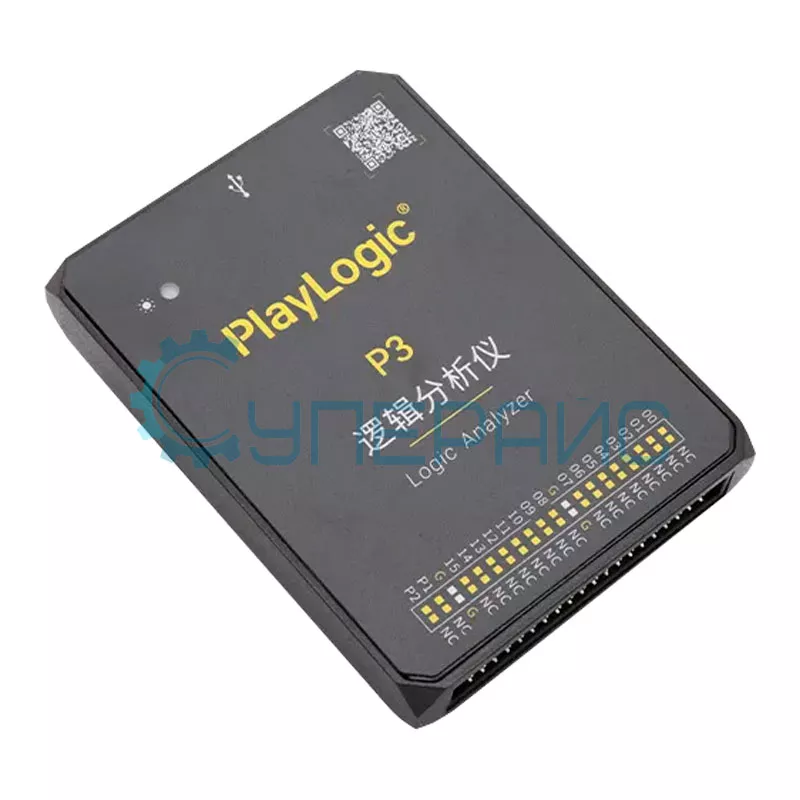

Анализатор сигналов с ШИМ-генератором ALINX PlayLogic P3 фото 3
О товаре
Логический анализатор ALINX PlayLogic P3
Поддержка потокового режима
Максимальная частота дискретизации: 200 МГц
Количество каналов: 16
Пропускная способность: 40 МГц
31 147 руб.
31 147 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 5 шт.
О товаре
Логический анализатор ALINX PlayLogic P3
Поддержка потокового режима
Максимальная частота дискретизации: 200 МГц
Количество каналов: 16
Пропускная способность: 40 МГц

Технические характеристики ALINX PlayLogic P3

Количество каналов 16
Максимальная частота дискретизации 200 МГц
Глубина выборки в потоковом режиме 10 Гса
Пропускная способность 40 МГц
Минимальная ширина захватываемого импульса 12,5 нс
Внутренняя память 1 Гбит
Глубина выборки 50 МВыб / канал
Максимальная глубина сжатия 10 ГВыб / канал
Входное напряжение -50 ~ 50 В
Входное сопротивление 220 кОм
Емкость 12 пФ
Пороговое напряжение -4 ~ 4 В
шаг: 0,01 В
Операционная система Win7/8/10, Linux, Mac OS
Анализ протоколов 1-Wire, Atmel SWI, CAN, DHT11/12, DMX-512, DS18B20, HDMI CEC, I2C, I2C-EEPROM, I2S/PCM, IR-NEC, IR-JVC, IR-RC5, IR-RC6, IR-Sharp, IR-SIRC, JTAG, LCD1602/12864, LIN, Manchester, MDIO, MIDI, Modbus, Parallel, Parallel 8080, Parallel 6800, PS/2 Keyboard, RDM, RGB-WS28xx, SDIO, SMBus, SPI, SWD, UART/RS232/485, UNI/O, USB LS/FS, Wiegand
Характеристики ШИМ-генератора
Количество каналов 2
Диапазон выходных частот 0,1 - 20 МГц
Шаг настройки цикла 10 нс
Шаг настройки ширины импульса 5 нс
Общие характеристики
Габариты 94 x 71 x 13,6 мм
Интерфейс USB Type-C
Ток в режиме ожидания 130 мА
Максимальный рабочий ток 280 мА
Комплектация логический анализатор ALINX PlayLogic P3 – 1 шт
кабель Type-C – 1 шт
9p кабель – 3 шт
2p кабель – 2 шт
клипсы – 18 шт

Анализатор сигналов ALINX PlayLogic P3

ALINX PlayLogic P3 — это шестнадцати канальный анализатор с частотой дискретизации 200 МГц. Подходит под операционные системы: Windows (7, 8, 10 версии), Linux и Mac. Отображает данные в шестнадцатеричном, двоичном, шестнадцатеричном формате и формате ASCII-кода.

Преимущества модели

Анализатор ALINX PlayLogic P3 может провести анализ протоколов, помимо этого прибор имеет другие преимущества:

  • Поддержка режима двойной выборки.
  • ШИМ-генератор.
  • Популярный интерфейс USB Type-C.

В комплектации есть несколько различных кабелей и клипсы. Этот набор поможет проанализировать сигналы с ваших устройств. Прибор подойдёт программистам и тем, кто увлекается электроникой.

Обзорная таблица логических анализаторов ALINX

Характеристики PlayLogic P1 PlayLogic P2 PlayLogic P3 PlayLogic P4
Количество каналов 32 16
Максимальная частота дискретизации 500 МГц 200 МГц 100 МГц
Пропускная способность 80 МГц 40 МГц 20 МГц
Внутренняя память 4 Гбит 2 Гбит 1 Гбит -
Минимальный импульс захвата 6,25 нс 12,5 нс 20 нс
Входное сопротивление 220 кОм
Ёмкость 12 пФ
Интерфейс USB Type-C

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
