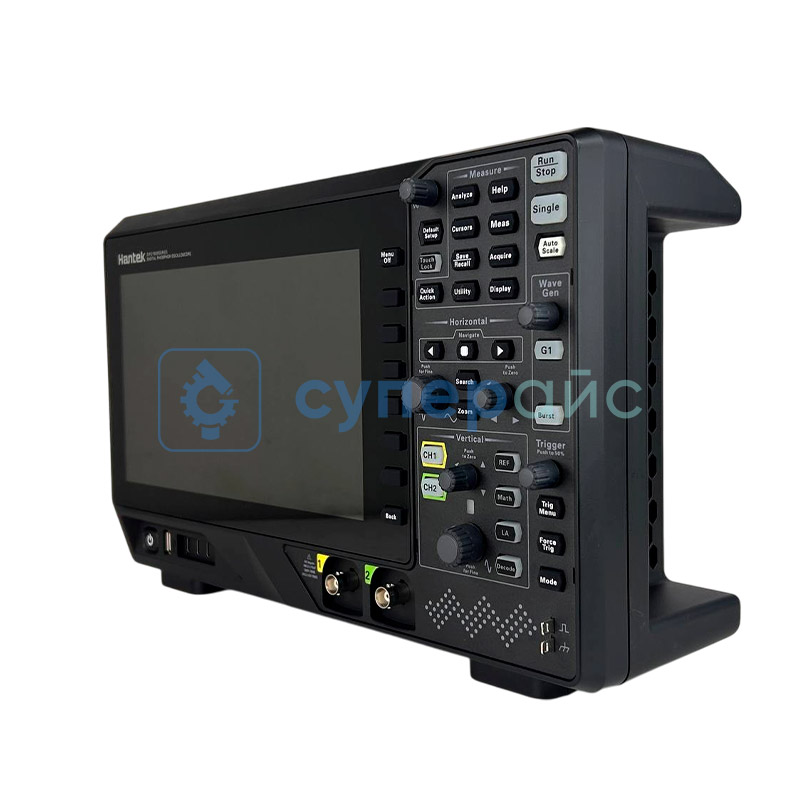

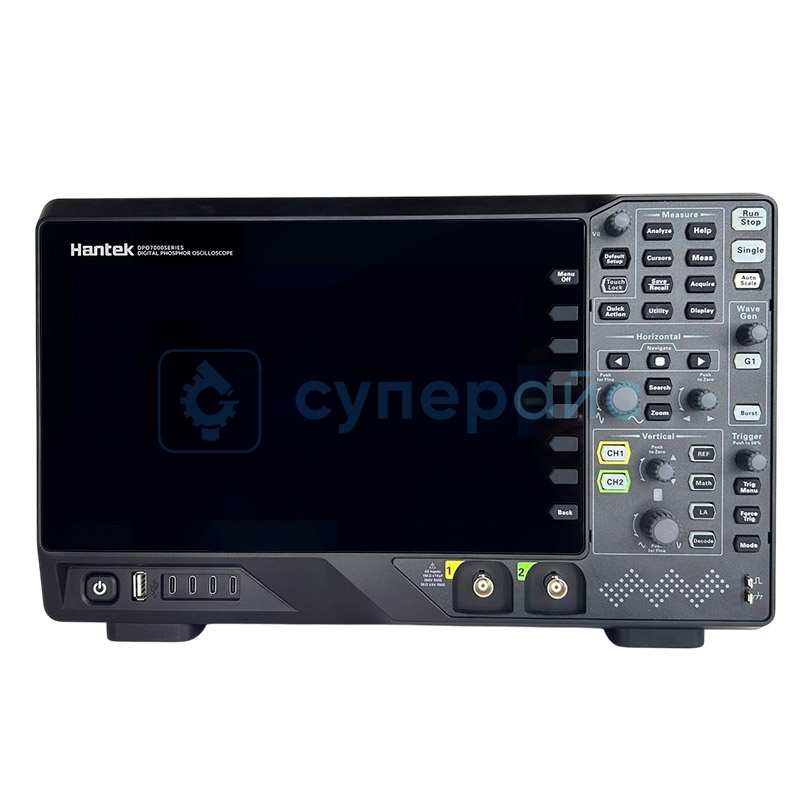

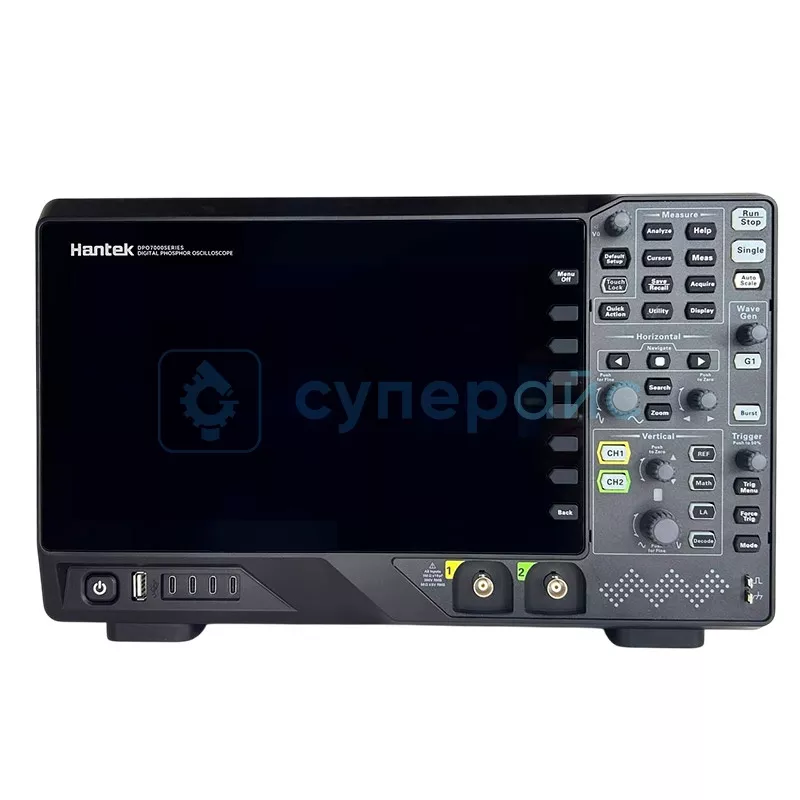

Двухканальный осциллограф Hantek DPO7202E (2 канала, 200 МГц)
90 970 ₽
90 970 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
20019
Модель (серия)
DPO7202E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7202E
Артикул (код товара)
20019
Модель (серия)
DPO7202E
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
I²C
SPI
LIN
CAN
Parallel
I²C
SPI
LIN
CAN
Parallel
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
2,5
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание Hantek DPO7202E
Технические характеристики Hantek DPO7202E
| Количество аналоговых каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500 000 осциллограмм/сек |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | ≤1,4 нс |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В/дел 50 Ом: 500 мкВ/дел - 1 В/дел |
| Выходное напряжение |
1 МОм: CAT I 300 В RMS, 400 В пик, Кратковременное перенапряжение 1600 В пик 50 Ом: 5 В RMS |
| Ограничение полосы пропускания | 20,100 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс/дел - 1 кс/дел |
| Точность временной базы | ± 1 ppm + 1ppm/длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 51 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | UART, I2C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Формы сигналов | синусоидальная, прямоугольная, импульсная, треугольная, DC, шумовая, экпоненциальная, полуискажение, Гаусса, Лоренца двухтональная многочастотная, 13 стандартных форм сигналов |

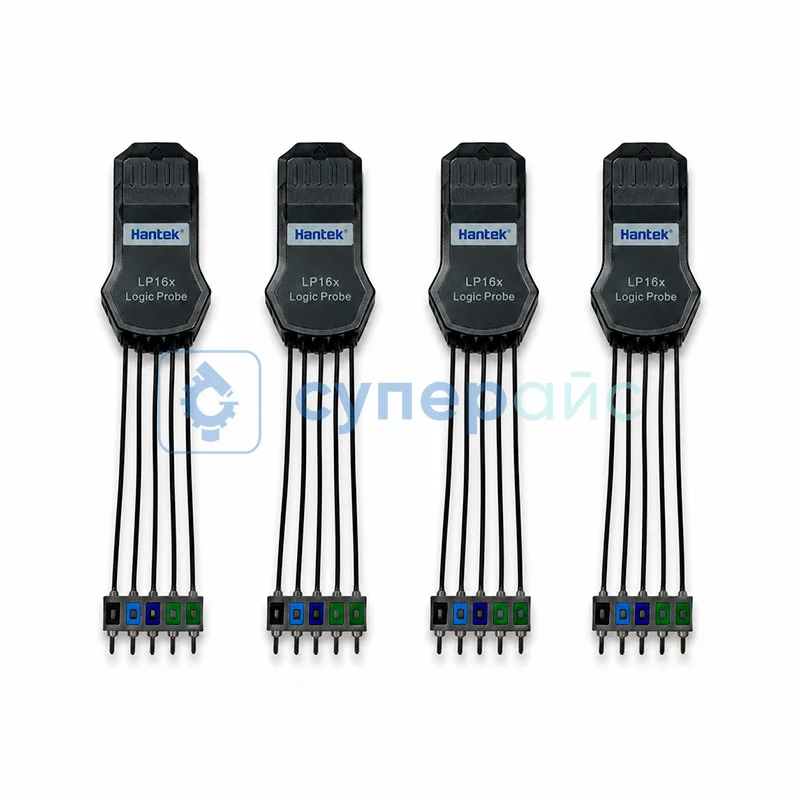

| Логический анализатор | |
| Количество цифровых каналов | 16 |
| Частота дискретизации | 2 Гвыб/сек |
| Общие характеристики | |
| Дисплей | 1024 x 600, 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |

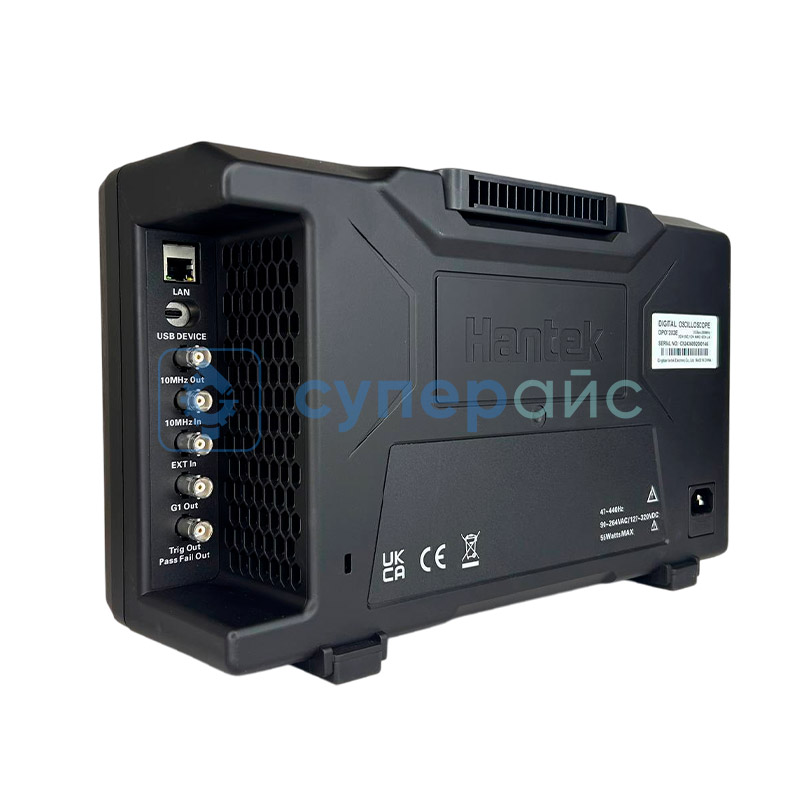

| Интерфейс | USB Host, USB Device, LAN |
| Вес брутто | 6,45 кг |

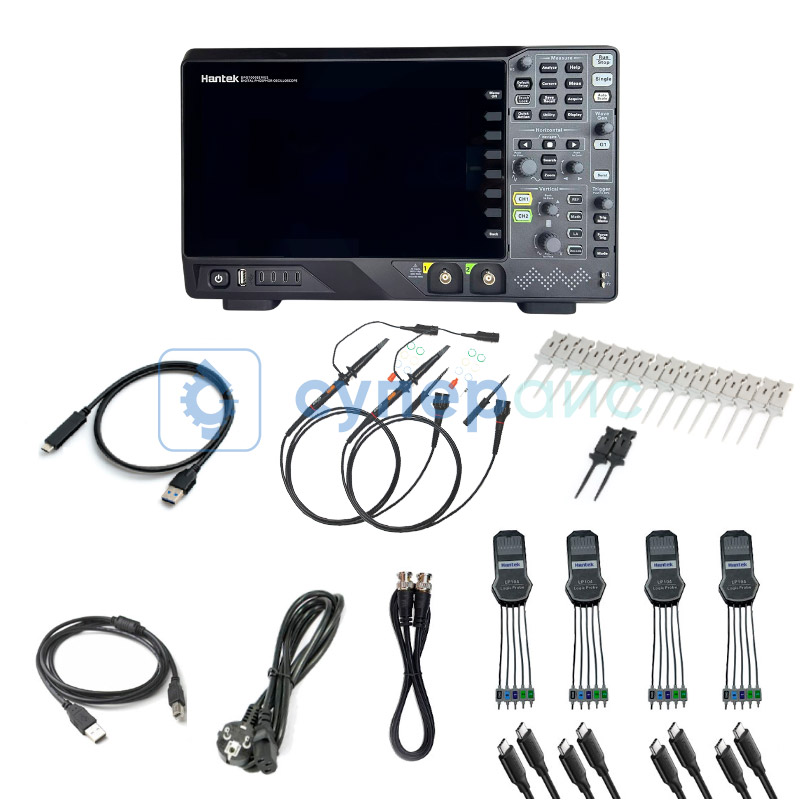

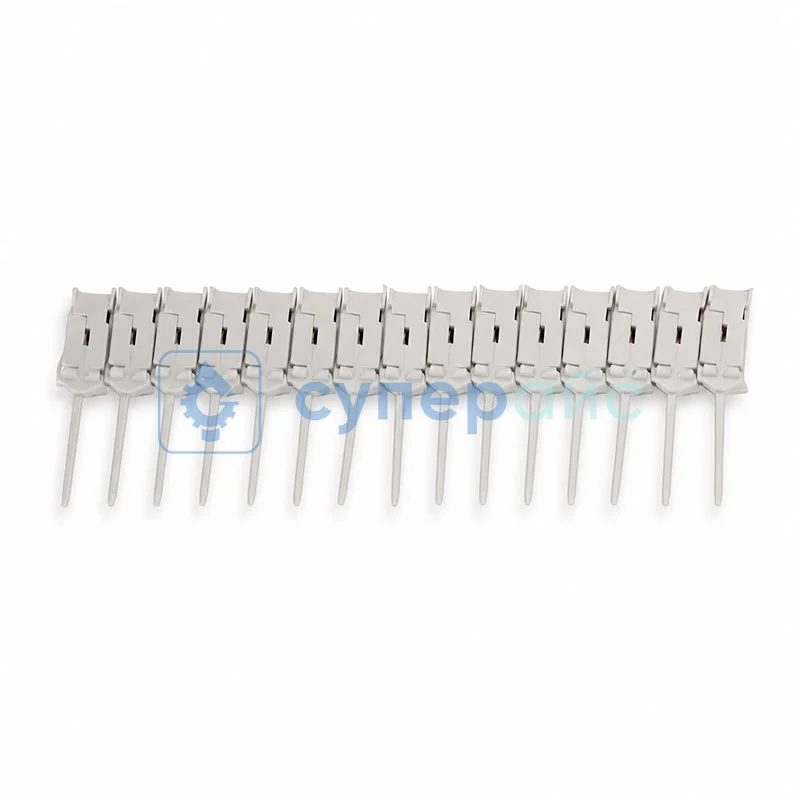

| Комплектация |

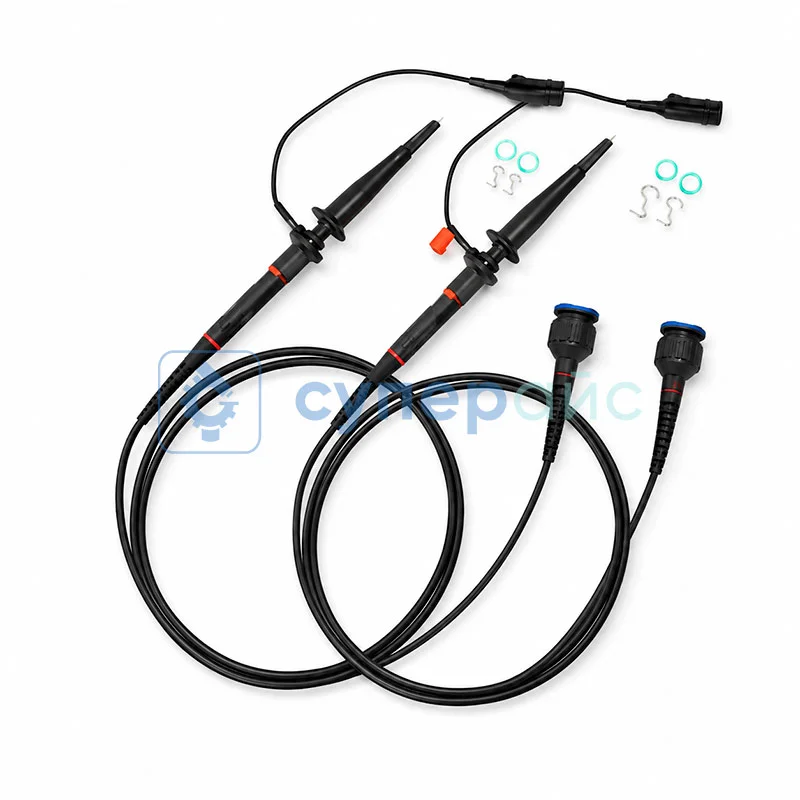

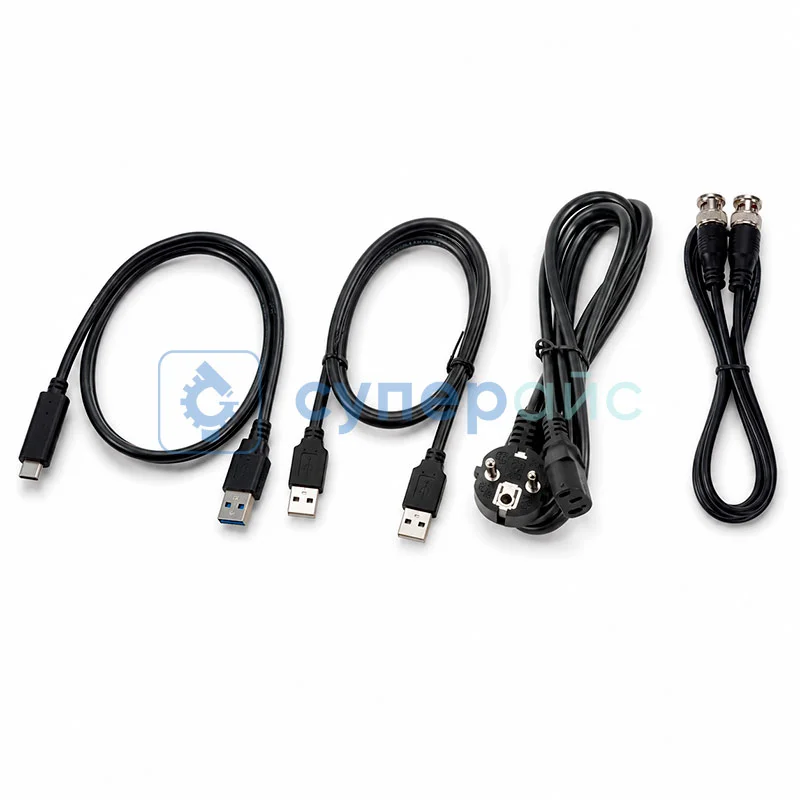

осциллограф Hantek DPO7202E - 1 шт пробник – 2 шт USB-кабель - 1 шт сетевой кабель - 1 шт |
| Совместимость | Щуп делитель (1:1/1:10) Hantek PP200 |
Обзорная таблица осциллографов Hantek DPO серии E
| Характеристики | DPO7102E | DPO7104E | DPO7502E | DPO7504E | DPO7202E | DPO7354E | DPO7204E | DPO7352E |
| Полоса пропускания | 100 МГц | 100 МГц | 500 МГц | 500 МГц | 200 МГц | 350 МГц | 200 МГц | 350 МГц |
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/сек | |||||||
| Глубина памяти | 2 Гб | |||||||
| Входное сопротивление и ёмкость |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
|||||||
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Генератор сигналов произвольной формы | Да (1 канал) | |||||||
| Логический анализатор | 16 цифровых каналов | |||||||
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение | |||||||
Цифровой осциллограф Hantek DP07202E: Мощь и Универсальность в Каждом Измерении
Hantek DP07202E — цифровой осциллограф, сочетающий высокую производительность и интуитивное управление. Его особенность — интеграция мощного генератора сигналов произвольной формы, что делает прибор универсальным для синтеза сигналов. Устройство оснащено сенсорным экраном, что ускоряет доступ к настройкам и оперативную аналитику показателей.
Преимущества Hantek DP07202E:
- Расширенный анализ: Скорость захвата осциллограмм и математические функции (БПФ, цифровая фильтрация, операции сложения и вычитания) позволяют анализировать форму сигнала, выявлять малейшие аномалии и проводить частотный анализ.
- Память и точность: Большая глубина памяти предлагает запись и детальный анализ продолжительных и сложных сигналов без потерь информации. Это важно для поиска редких или периодических сбоев, анализа последовательностей данных в протоколах связи (I2C, SPI, CAN, LIN) и долгосрочного мониторинга параметров систем.
- Интеллектуальные системы измерения и синхронизации: Широкий набор автоматических измерений (41 параметр), статистический анализ и продвинутые режимы триггера (по фронту, ширине импульса, протоколу) гарантируют высокую точность и воспроизводимость результатов. Функция поиска и навигации по захваченным данным ускоряет поиск дефектов.
Многофункциональный осциллограф Hantek DP07202E незаменим при отладке импульсных источников питания, анализе цепей обратной связи, диагностике автомобильной электроники через шины CAN/LIN и работе с цифровыми интерфейсами.
Возможности прибора:
- Анализ цифровых шин и декодирование протоколов (I2C, SPI, CAN, LIN, RS-232).
- Математический анализатор для обработки сигналов.
- Высокая скорость обновления осциллограмм для захвата быстротечных событий.
- Эргономичный дизайн с сенсорным управлением и возможностью подключения к ПК.
Выбирая цифровой осциллограф генератор Hantek DP07202E, вы получаете не измерительный прибор, а станцию для анализа, синтеза и отладки, способную решать самые сложные инженерные задачи. Его глубина памяти и частота дискретизации являются залогом того, что ни одна деталь сигнала не останется незамеченной.
