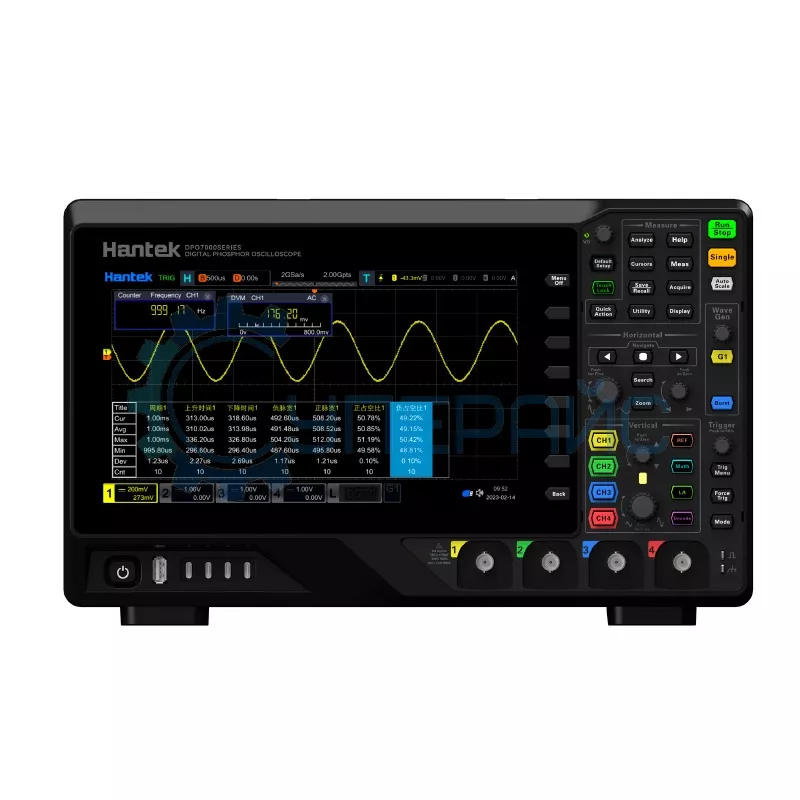

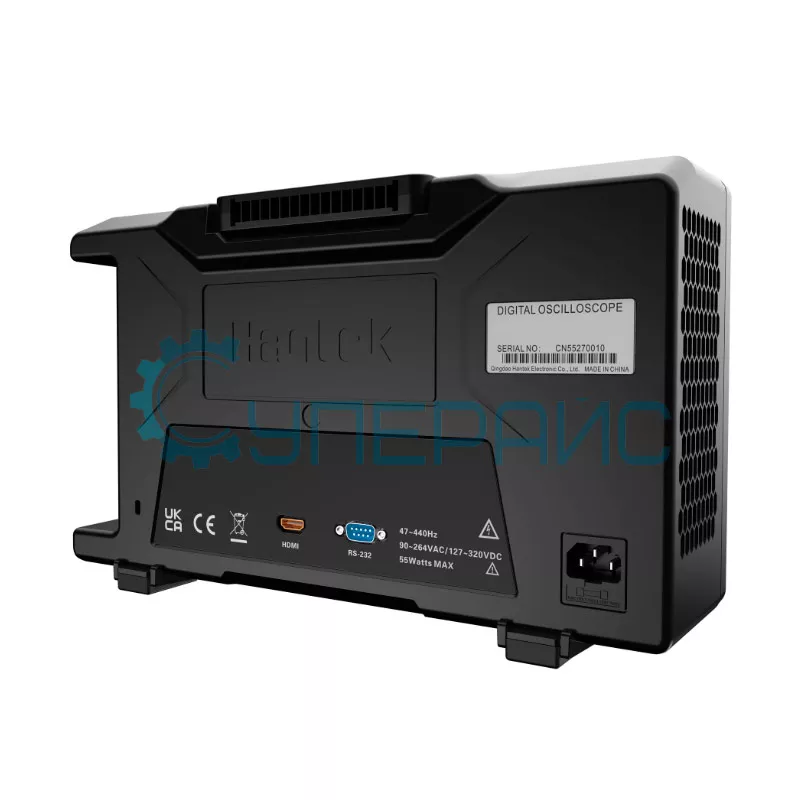

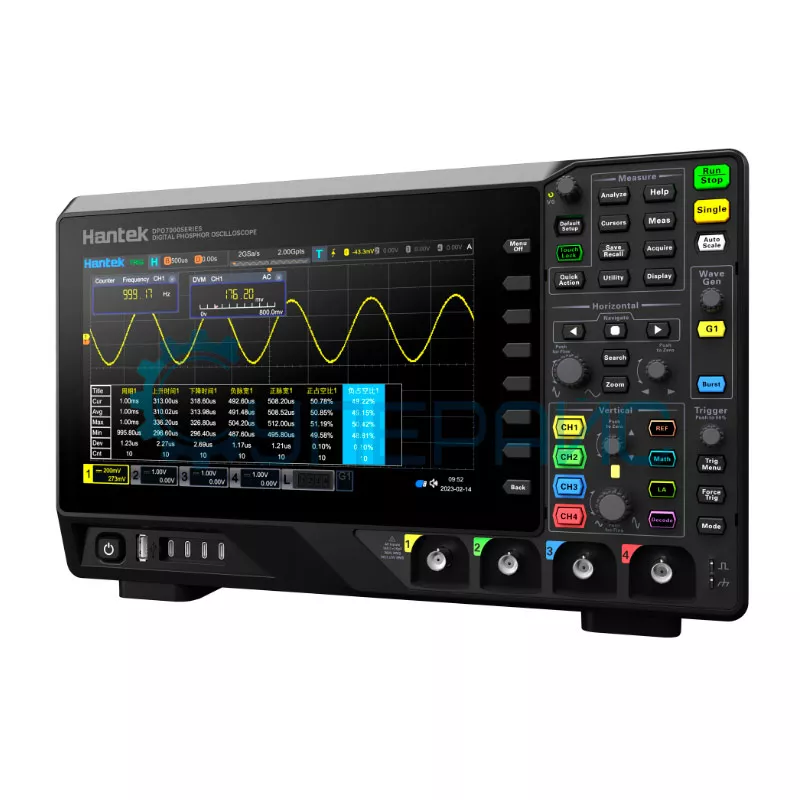

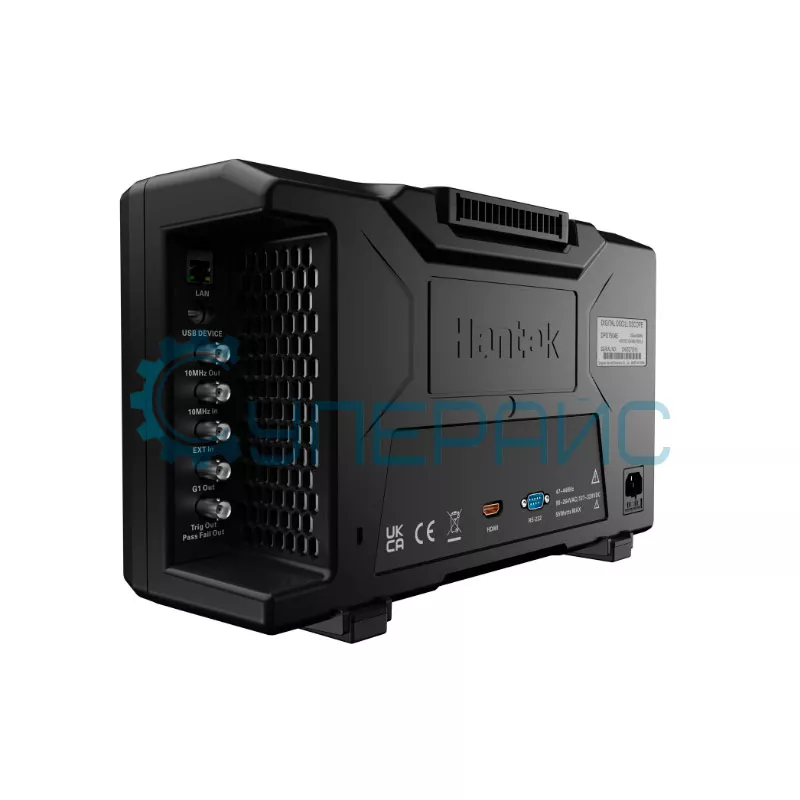

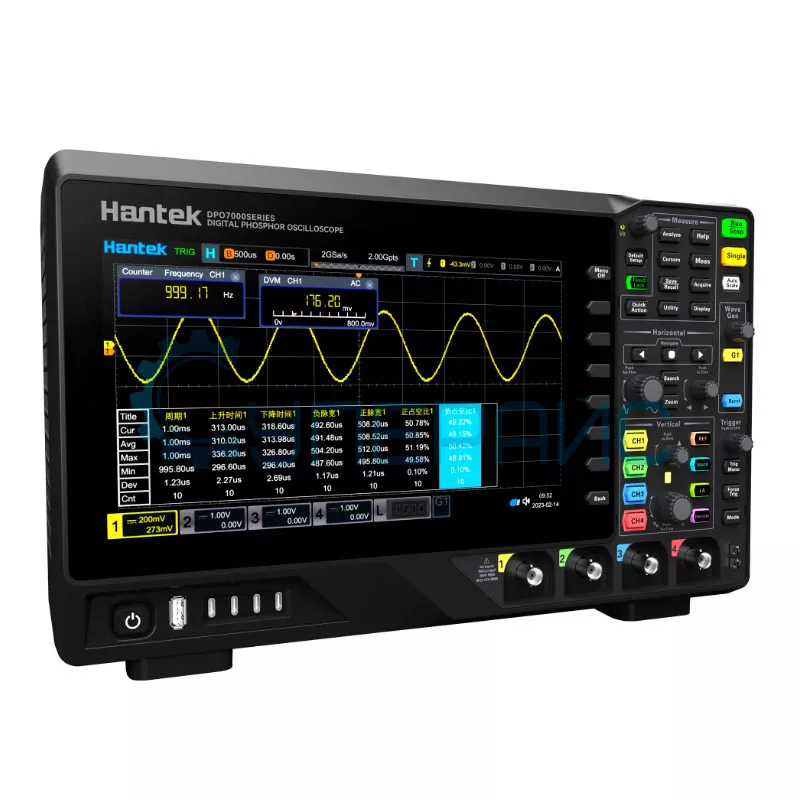

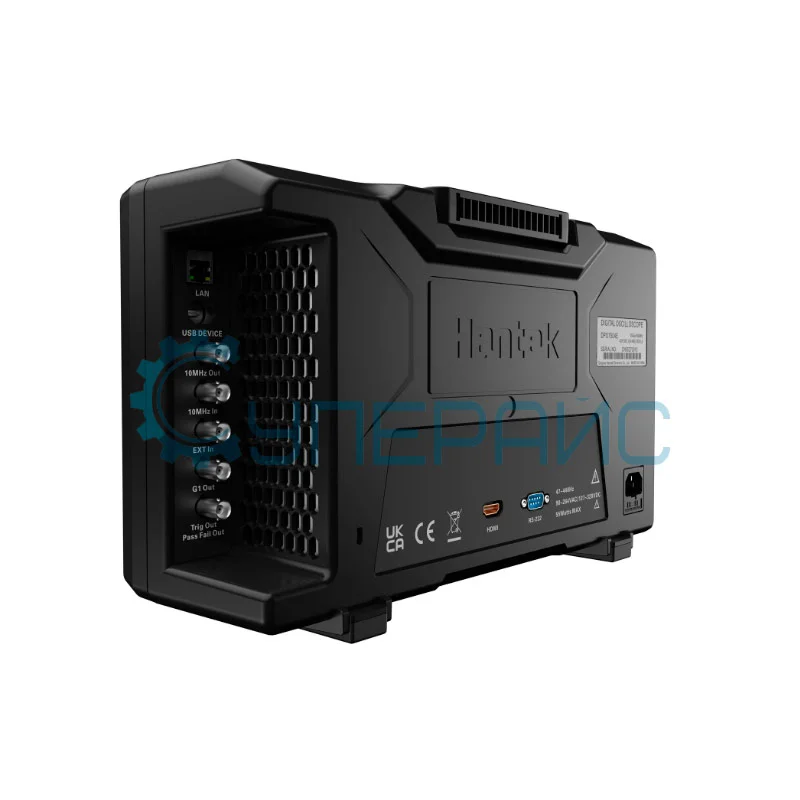

Четырехканальный осциллограф Hantek DPO7204E (4 канала, 200 МГц)
146 070 ₽
146 070 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
20065
Модель (серия)
DPO7204E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7204E
Артикул (код товара)
20065
Модель (серия)
DPO7204E
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
I²C
SPI
LIN
CAN
Parallel
I²C
SPI
LIN
CAN
Parallel
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
2,5
Сложность
2
Показать больше
Показать меньше
Описание Hantek DPO7204E
Технические характеристики Hantek DPO7204E
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс / дел - 1 кс / дел |
| Точность временной базы | ± 1 ppm + 1ppm / длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание, RS232, LIN, CAN, SPI, I²C |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | parallel, RS232, I²C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Формы сигналов | синусоидальная, прямоугольная, импульсная, треугольная, DC, шумовая, экпоненциальная, полуискажение, Гаусса, Лоренца двухтональная многочастотная, 13 стандартных форм сигналов |
| Логический анализатор | |
| Количество цифровых каналов | 16 |
| Частота дискретизации | 1 Гвыб/сек |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Интерфейс | USB Host, USB Device, LAN, RS232/485, HDMI |
| Вес | 2,5 кг |
|
Комплектация |
осциллограф Hantek DPO7204E – 1 шт |
Обзорная таблица осциллографов Hantek DPO серии E
| Характеристики | DPO7102E | DPO7104E | DPO7502E | DPO7504E | DPO7202E | DPO7354E | DPO7204E | DPO7352E |
| Полоса пропускания | 100 МГц | 100 МГц | 500 МГц | 500 МГц | 200 МГц | 350 МГц | 200 МГц | 350 МГц |
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/сек | |||||||
| Глубина памяти | 2 Гб | |||||||
| Входное сопротивление и ёмкость | 1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
|||||||
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Генератор сигналов произвольной формы | Да (1 канал) | |||||||
| Логический анализатор | 16 цифровых каналов | |||||||
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение | |||||||
Осциллограф Hantek DPO7204E
Осциллограф Hantek DPO7204E — это четырёхканальный измерительный прибор, созданный для профессионалов, занимающихся ремонтом и диагностикой электроники. С ним становится легко выполнять точные измерения, анализировать, сравнивать и исследовать сигналы с четырёх каналов одновременно.
Функциональный осциллограф для ремонта электроники
Hantek DPO7204E получил 10,1-дюймовый мультисенсорный экран, который даёт чёткое и детальное изображение, предоставляя точные данные для анализа электрических параметров сигналов. Его преимущества:
- Есть встроенный генератор сигналов произвольной формы.
- Поддерживает 4 независимых входа для цифровых и аналоговых источников сигналов.
- Коэффициент развёртки по горизонтали 2 нс/дел–1 кс/дел гарантирует точные и гибкие измерения сигналов.
Каждый полученный сигнал на осциллографе с Hantek DPO7204E удастся исследовать и измерить по 41 виду параметров, что поможет получить максимально точные сведения о его природе и характере появления.
Обзорная таблица осциллографов Hantek
| Характеристики | DPO7104E | DPO7204E | DPO7354E | DPO7504E |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал | 2 Гвыб/сек | |||
| Количество цифровых каналов | 16 | |||
| Частота дискретизации цифровых каналов | 1 Гвыб/сек | |||
| Глубина памяти | 2 Гб | |||
| Скорость захвата осциллограмм | 500000 ос./сек | |||
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
|||
| Коэффициент горизонтальной развертки | 5 нс / дел - 1 кс / дел | 2 нс / дел - 1 кс / дел | 1 нс / дел - 1 кс / дел | 500 с / дел - 1 кс / дел |
| Интерфейс | USB Host, USB Device, LAN, RS232/485, HDMI | |||
| Дисплей | 10,1-дюймовый мультисенсорный экран | |||
Документация и ПО Hantek DPO7204E
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
Показать больше
Показать меньше
