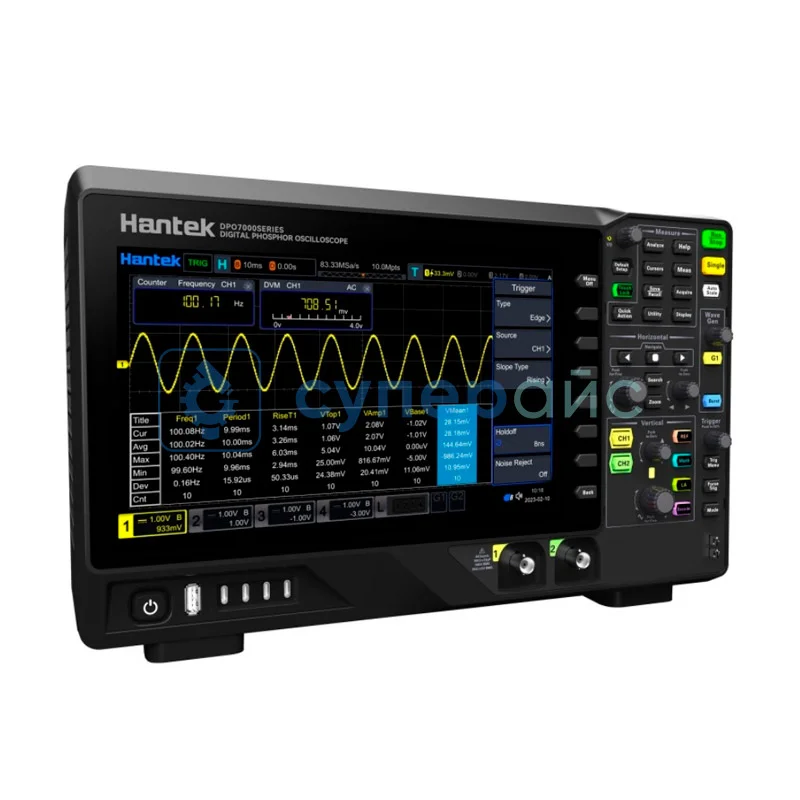

Цифровой осциллограф Hantek DPO7502E (2 канала, 500 МГц)
204 370 ₽
204 370 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
20059
Модель (серия)
DPO7502E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7502E
Артикул (код товара)
20059
Модель (серия)
DPO7502E
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
I²C
SPI
LIN
CAN
Parallel
I²C
SPI
LIN
CAN
Parallel
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
2,5
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Показать больше
Показать меньше
Описание Hantek DPO7502E
Технические характеристики Hantek DPO7502E
| Количество аналоговых каналов | 2 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500 000 осц./с |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 500 с/дел - 1 кс/дел |
| Точность временной базы | ± 1 ppm + 1 ppm/длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание, RS232, LIN, CAN, SPI, I²C |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | parallel, RS232, I²C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Формы сигналов | синусоидальная, прямоугольная, импульсная, треугольная, DC, шумовая, экпоненциальная, полуискажение, Гаусса, Лоренца двухтональная многочастотная, 13 стандартных форм сигналов |
| Логический анализатор | |
| Количество цифровых каналов | 16 |
| Частота дискретизации | 1 Гвыб/сек |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Интерфейс |
USB Host, USB Device, LAN опционально: HDMI, последовательный порта |
| Вес | ~ 2,5 кг |
|
Комплектация |
осциллограф Hantek DPO7502E - 1 шт |

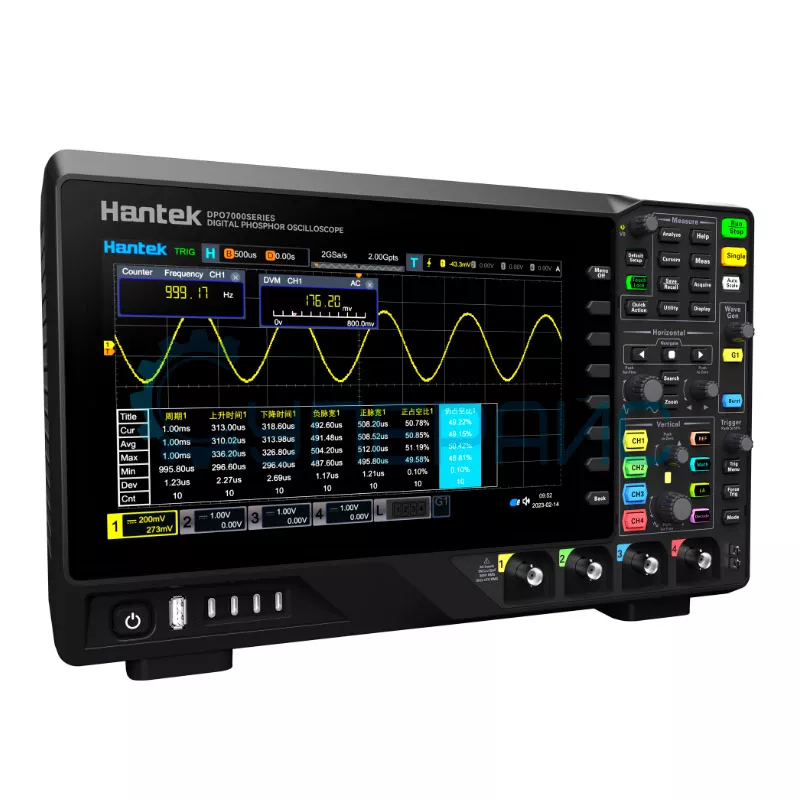

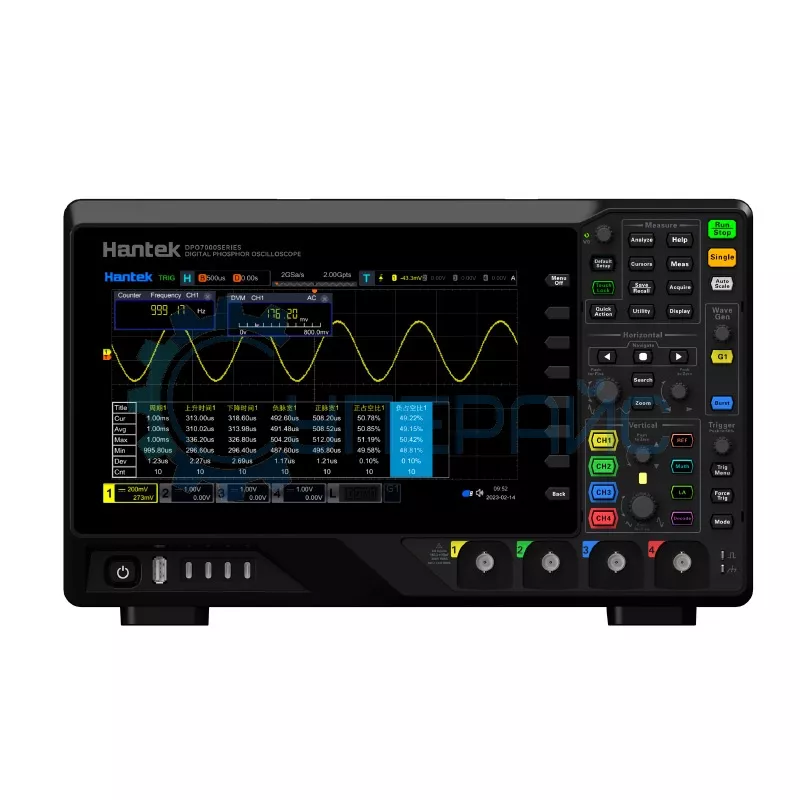

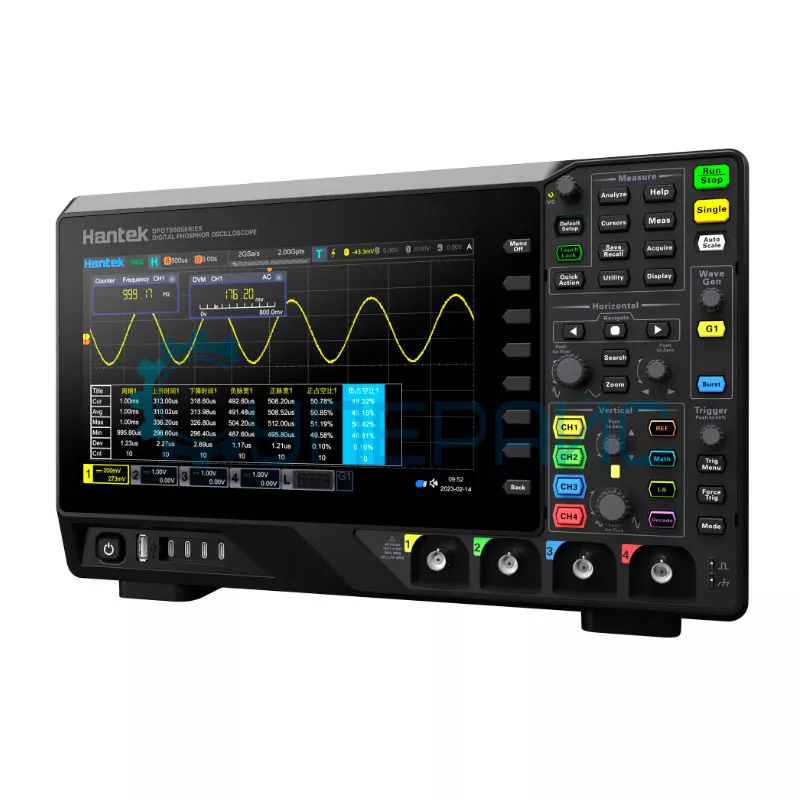

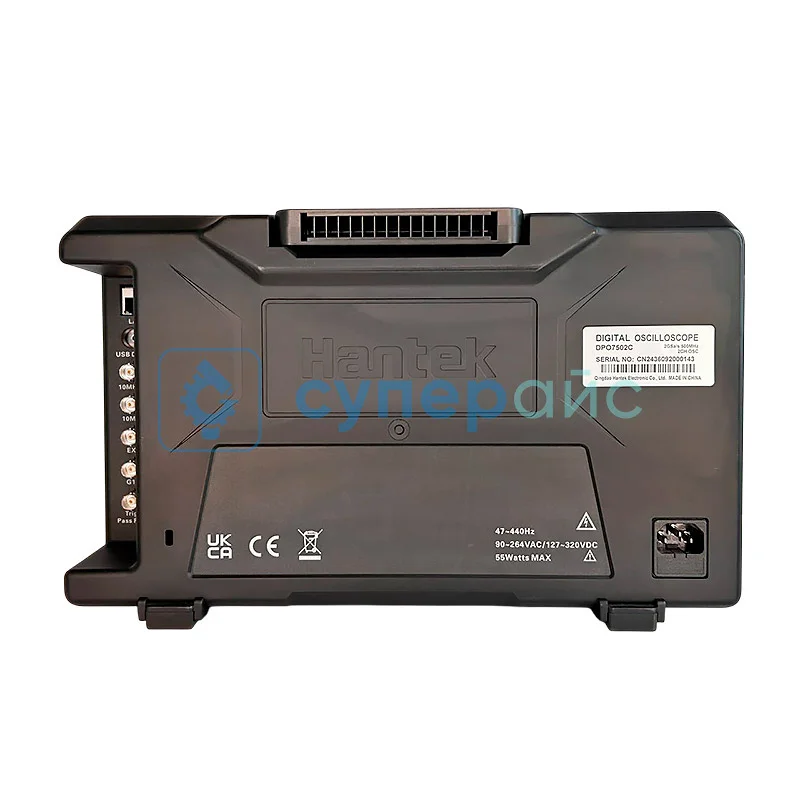

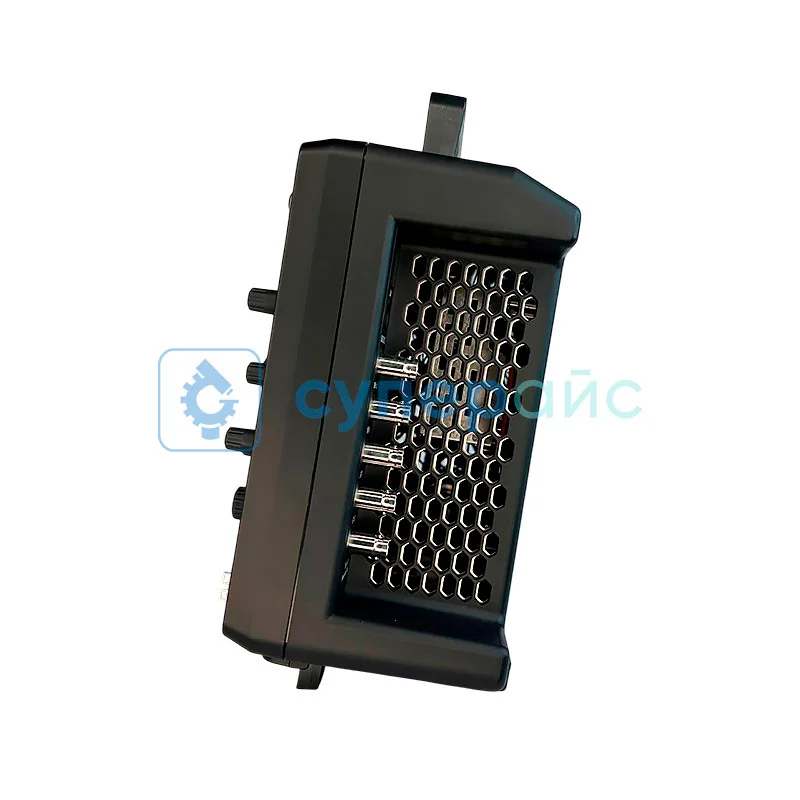

Обратите внимание. На фотографиях изображена 4-х канальная модель, данная модель 2-ух канальная. Визуально различается только количеством входов и расположением кнопок
Обзорная таблица осциллографов Hantek
| Характеристики | DPO7202E | DPO7502E | DPO7352E | |
| Полоса пропускания | 200 МГц | 500 МГц | 350 МГц | |
| Количество аналоговых каналов | 2 | |||
| Частота дискретизации на канал | 2 Гвыб/сек | |||
| Вертикальное разрешение | 8 бит | |||
| Глубина памяти | 2 Гб | |||
| Генератор сигналов произвольной формы | есть | |||
| Скорость захвата осциллограмм | 500000 ос./сек | |||
| Логический анализатор | 16 | |||
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение | |||
| Интерфейс | USB Host, USB Device, LAN | |||
| Дисплей | 10,1-дюймовый мультисенсорный экран | |||

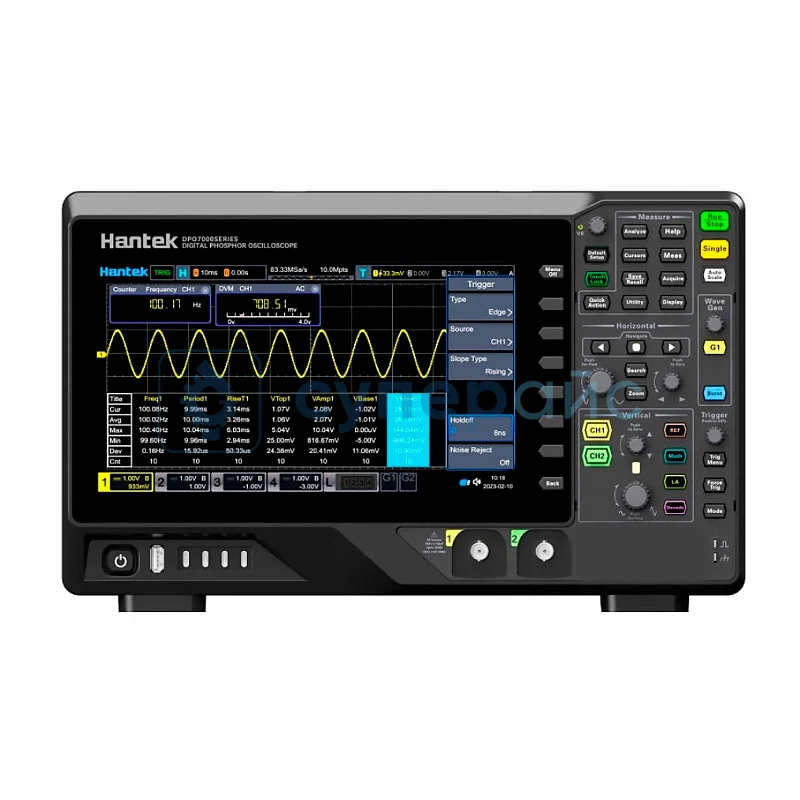

Осциллограф Hantek DPO7502E
Осциллограф Hantek DPO7502E — это функциональный цифровой прибор, который помогает анализировать и измерять параметры сигналов в разных областях. С двумя каналами и высокой частотой дискретизации 2 Гвыб/сек, это измерительное оборудование обеспечивает высокоточные измерения.
Преимущества модели
Hantek DPO7502E оборудован USB-портом для подключения к компьютеру, что даёт пользователю возможность легко передавать данные и анализировать их с помощью программного обеспечения. Пользовательский интерфейс этого прибора с 10,1-дюймовым мультисенсорным экраном прост в использовании и выборе нужных настроек для измерений. Работа с осциллографом Hantek проста:
- Подключите прибор к источнику аналогового или цифрового сигнала.
- Выберите необходимые настройки, включая частоту дискретизации и масштаб измерения.
- Наблюдайте и анализируйте характеристики сигнала на графическом дисплее осциллографа.
- Сохраняйте данные через USB-подключение для дальнейшего анализа на компьютере.
Это измерительный прибор, который позволяет с лёгкостью производить точные измерения и анализировать сигналы. Он подходит для инженеров и специалистов в электронике или системах коммуникации, которые ищут высококачественное оборудование для своей работы.
