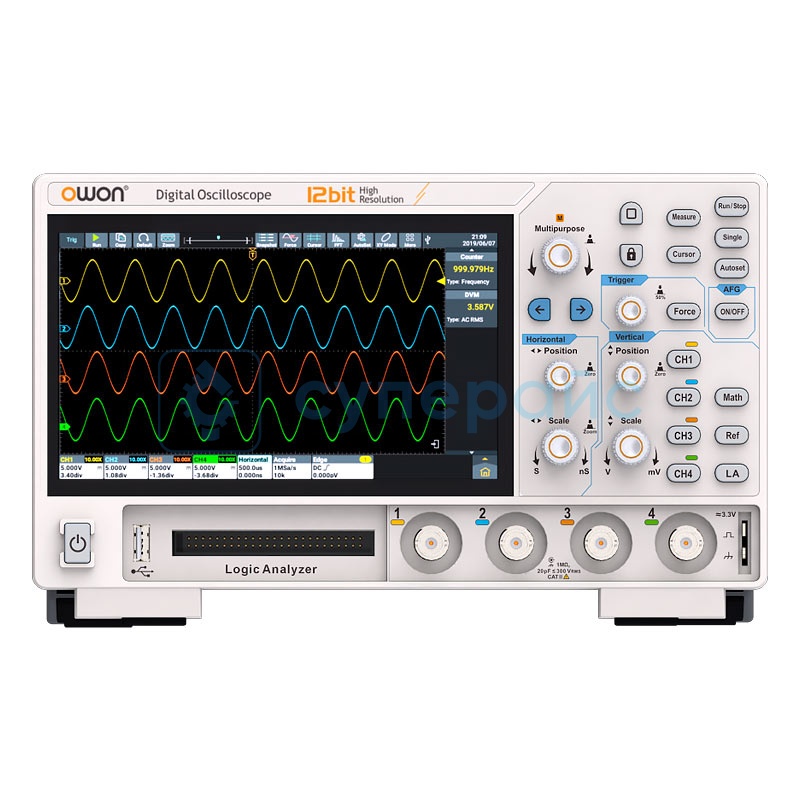

Осциллограф цифровой лабораторный OWON ADS914A
51 400 ₽
51 400 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
38898
Модель (серия)
ADS914A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS914A
Общие данные
Артикул (код товара)
38898
Производитель (бренд)
Модель (серия)
ADS914A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Описание OWON ADS914A
Технические характеристики OWON ADS914A
| Полоса пропускания | 125 МГц |
| Количество каналов | 4 |
| Частота дискретизации |
2 ГВыб/с (1 канал) 1 ГВыб/с (2 канала) 500 МВыб/с (все каналы) |
| Время нарастания | ≤ 2,8 нс |
| Режим сбора данных | выборка, пик, высокое разрешение, среднее значение, сегментация |
| Частота обновления сигнала | 700000 осциллограмм/с |
| Вертикальная чувствительность | 200 мкВ/дел - 10 В/дел |
| Горизонтальный масштаб | 1 нс/дел – 1000 с/дел, шаг 1-2-5 |
| Точность усиления по постоянному току |
3 % (≤ 1 мВ) 2 % (2 мВ) |
| Глубина памяти | 100 Мб |
| Вертикальное разрешение | 12 бит |
| Точность времени ретрансляции | ±25 ppm |
| Входное сопротивление | 1 МОм ± 2 %, параллельно 20 пФ ± 5 пФ |
| Коэффициент затухания зонда | 1 мкX - 1 МX, шаг 1-2-5, поддержка пользовательских настроек |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Декодирование шин | RS232/UART, I2C, SPI, CAN, LIN |
| Автоматическое измерение | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓） |
| Математические функции | +, -, *, /, &&, ||, ^, !, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject) |
| Частотомер | 6-значный максимальная частота: максимальная аналоговая полоса пропускания осциллографа |
| Вольтметр |
поддержка DC, AC + DCrms, ACrms разрешение: 4 знака после запятой (ACV / DCV) |
| Общие характеристики | |
| Дисплей | 7-дюймовый мультисенсорный ЖК дисплей, 1024 x 600 пикселей |

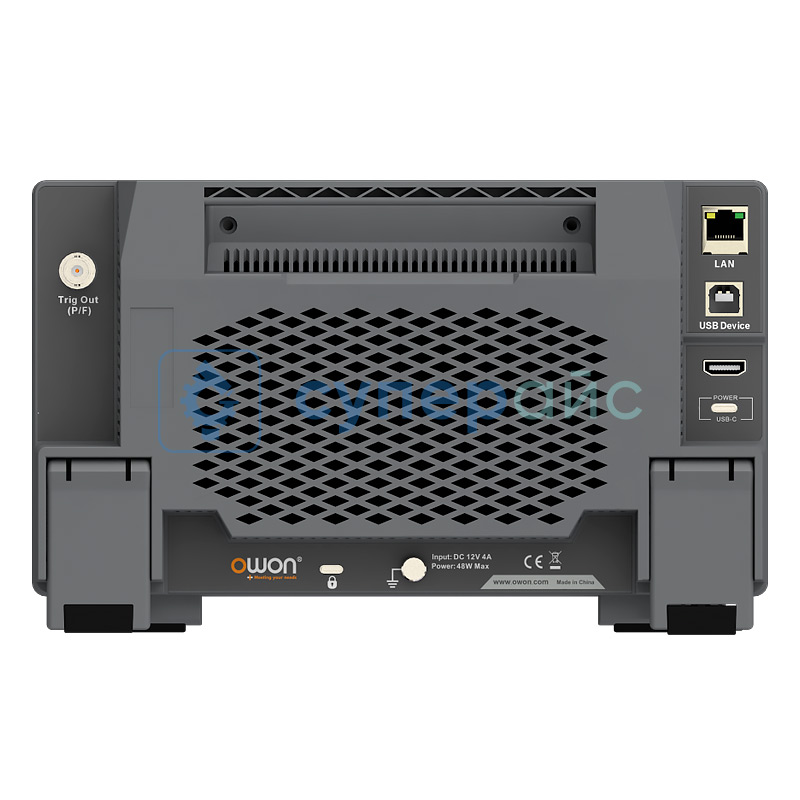

| Интерфейс | HDMI, USB device, USB Host, USB Type-C, Trig Out(P/F), LAN |
| Питание | 12 В, 4 А |
| Потребляемая мощность | < 48 Вт |
| Охлаждение | вентилятор |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | -20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
| Комплектация |
осциллограф OWON ADS914A - 1 шт кабель питания - 1 шт адаптер - 1 шт USB кабель - 1 шт зонд - 2 шт руководство пользователя - 1 шт |
Сравнительная таблица осциллографов OWON ADS серии
| Характеристики | ADS802A | ADS804A | ADS812A | ADS814A | ADS822A | ADS824A | ADS912A | ADS914A | ADS922A | ADS924A |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц | 125 МГц | 125 МГц | 250 МГц | 250 МГц |
| Количество каналов | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Частота дискретизации | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с |
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс | ≤ 2,8 нс | ≤ 2,8 нс | ≤ 1,4 нс | ≤ 1,4 нс |
| Глубина памяти | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 100 Мб | 100 Мб | 100 Мб | 100 Мб |
| Вертикальное разрешение | 12 бит | |||||||||
| Дисплей | 7" ЖК, 1024 x 600 | |||||||||
Документация и ПО OWON ADS914A
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации осциллографов OWON серии ADS900A
Язык:
Английский
Размер и тип:
6.96 МБ,
pdf
Программное обеспечение для осциллографов OWON серии ADS800A/ADS900A
Язык:
Английский
Размер и тип:
58.2 МБ,
ZIP
ZIP
