Описание OWON SDS7202
Технические характеристики OWON SDS7202
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1000 МВыб / с |
| Частота дискретизации на канал | 500 МВыб / с |
| Время нарастания | ≤ 1,7 |
| Вертикальное разрешение | 8 бит |
| Длина записи | 10М |
| Горизонтальный масштаб | 1 нс / дел – 100 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 2 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Slope, Pulse, Alternate |
| Режим триггера | автоматический, нормальный, одиночный |
| Частота линии / поля | NTSC, PAL и SECAM |
| Автоматическое измерение | Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase |
| Математические функции | ＋, －, *, / ,FFT |
| Поддержка SCPI и LabVIEW | есть |
| Функция автоматического масштабирования | есть |
| Функция проверки соответствия / несоответствия | есть |
| Функция измерения тока | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, Pass / Fail, LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 18 Вт |
| Габариты изделия | 340 x 155 x 70 мм |
| Вес | 1,82 кг |
| Комплектация | осциллограф OWON SDS7202 - 1 шт |
|
кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
|
Обзорная таблица осциллографов OWON
| Характеристики | SDS8302 | SDS8202 | SDS8102 | SDS7202 |
| Количество каналов | 2 + 1 | |||
| Полоса пропускания | 300 МГц | 200 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
один канал 2,5 ГВыб / с два канала 1,25 ГВыб / с |
один канал 1 ГВыб / с два канала 2 ГВыб / с |
один канал 1 ГВыб / с два канала 2 ГВыб / с |
1000 МВыб / с |
| Вертикальное разрешение | 8 бит | |||
| Время нарастания | ≤ 1,17 нс | ≤ 1,17 нс | ≤ 3,5 нс | ≤ 1,7 |
| Глубина записи | 10 М | |||
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел | |||
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 | |||

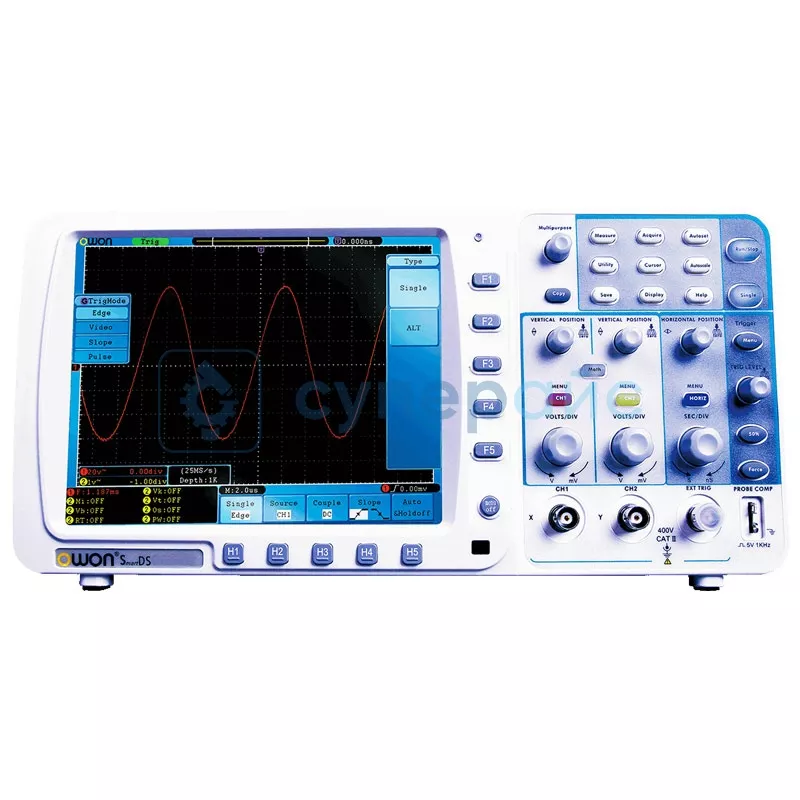

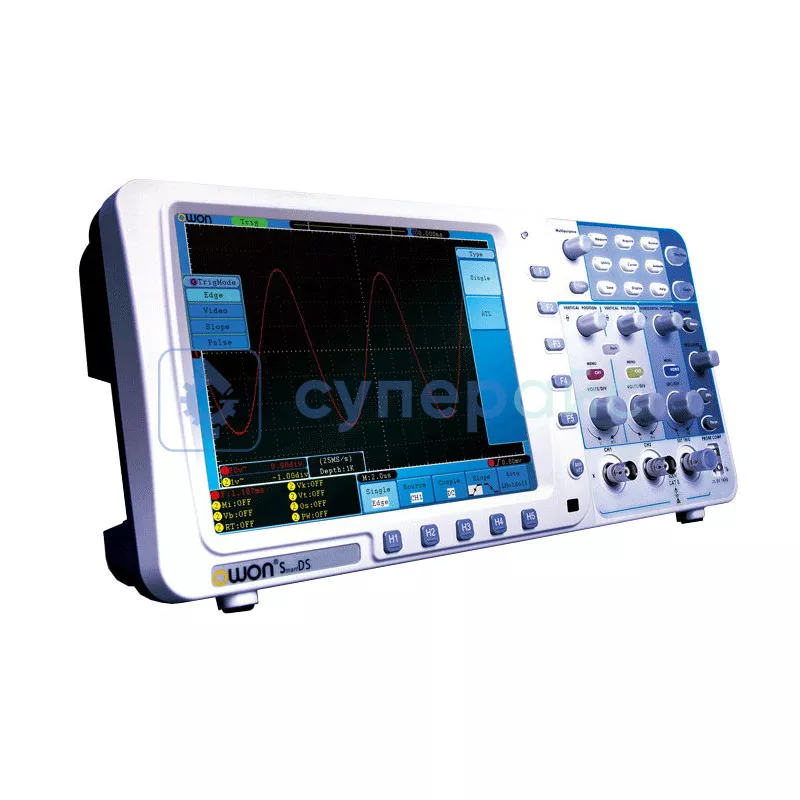

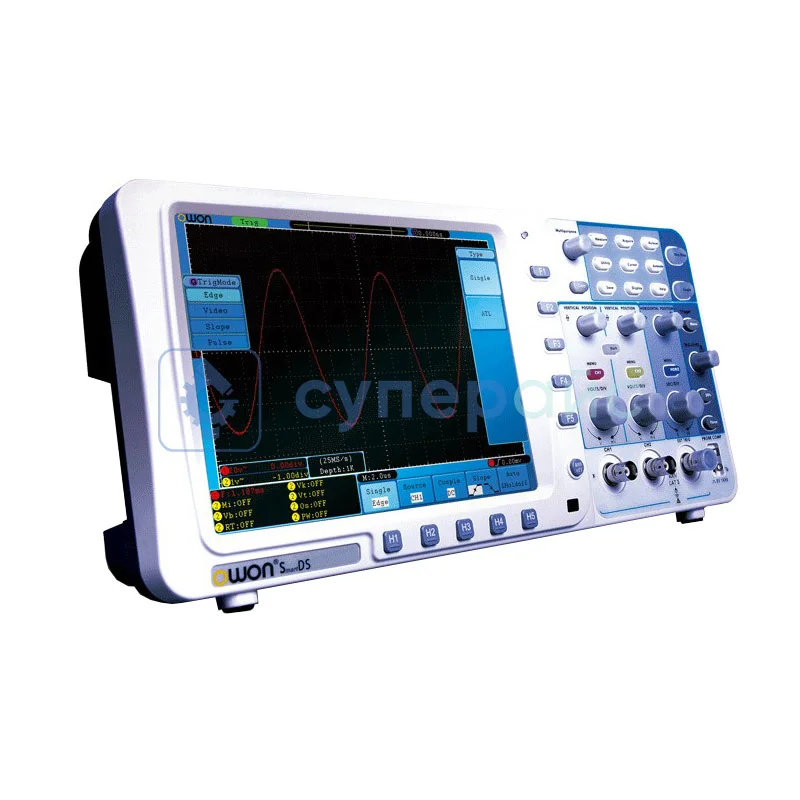

Осциллограф OWON SDS7202
OWON SDS7202 представляет собой компактный цифровой осциллограф, рассчитанный на работу с сигналами частотой до 200 МГц. Прибор захватывает данные со скоростью 1 ГС/с при совместном использовании двух основных каналов. Восьмидюймовый цветной дисплей показывает осциллограммы с разрешением 800×600 пикселей. Встроенная память накапливает 10 миллионов отсчётов для анализа данных о протяжённых событиях.
Автоматизация измерительных процедур
Встроенный процессор обеспечивает быструю обработку более двадцати характеристик. Определяются частота повторения импульсов, период колебаний, действующие и пиковые значения напряжения.
Рассчитываются параметры фронтов и спадов, коэффициенты заполнения, временные задержки между каналами. Функция автоматического масштабирования подбирает оптимальные настройки развёртки и усиления для чёткого отображения сигнала.
Интеграция с внешними системами
USB-разъём даёт подключать флеш-накопители для экспорта сведений. Второй USB-порт связывает осциллограф с компьютером, передаёт результаты измерений. Этот многоканальный осциллограф поддерживает протоколы SCPI и LabVIEW для создания автоматизированных скриптов тестирования. Трехканальный вход представлен двумя основными каналами и одним внешним для синхронизации с другим оборудованием.
Особенности конструкции
Энергопотребление не превышает 18 Вт, что допускает длительную непрерывную работу. Универсальный блок питания принимает напряжение от 100 до 240 В.
