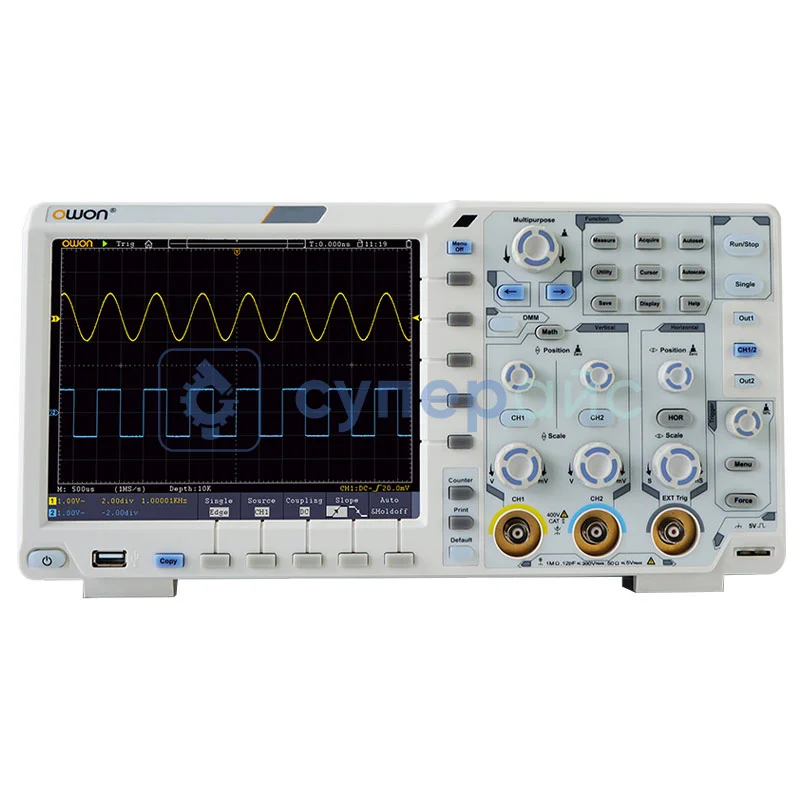

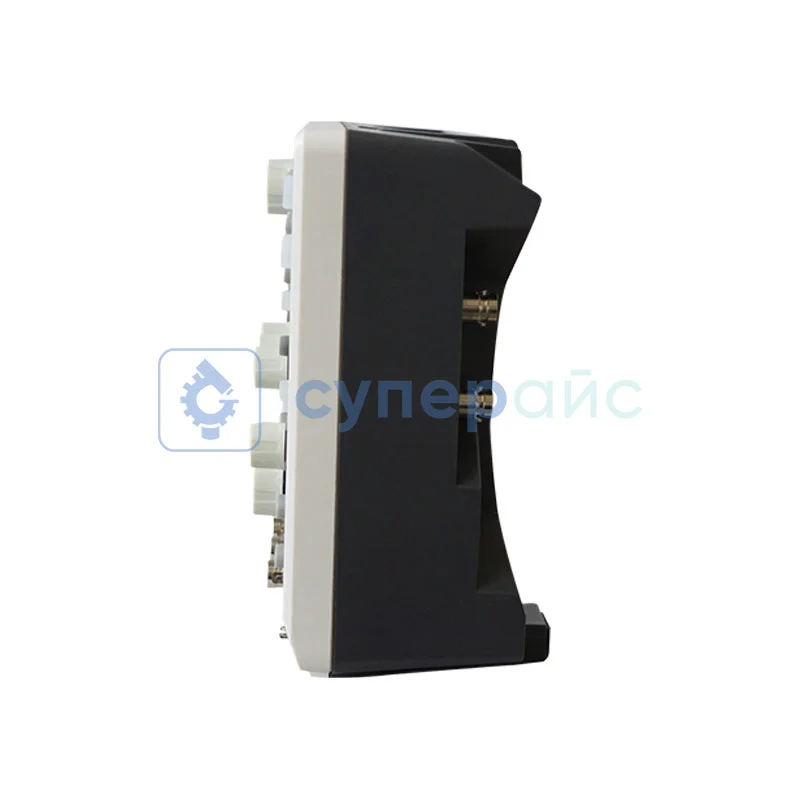

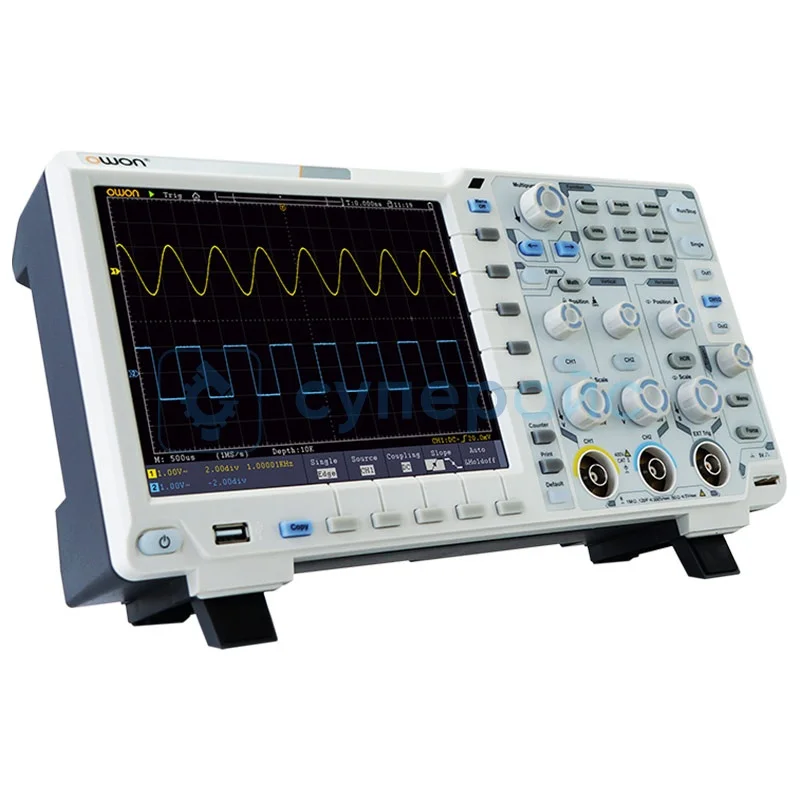

Осциллограф цифровой трехканальный OWON XDS3102
Код товара: 24515
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Поддержка SCPI и LabVIEW
Количество каналов: 2 + 1 (внешний)
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Поддержка SCPI и LabVIEW
Количество каналов: 2 + 1 (внешний)
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб / с
Технические характеристики OWON XDS3102
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Частота дискретизации на канал | 500 МВыб / с |
| Время нарастания | ≤ 3,5 |
| Вертикальное разрешение | 8 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 56 000 осциллограмм/с |
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Частота дискретизации | ± 2,5 ч / млн |
| Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Декодирование шин | I2C, SPI, RS232, CAN |
| Режим триггера | △V, △T, △T&△V, автоматический |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (низкочастотный, высокочастотный, полосовой, режекторный) |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 24 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Габариты изделия | 340 x 177 x 90 мм |
| Габариты упаковки | 405 x 180 x 290 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,45 кг |
| Комплектация |
осциллограф OWON XDS3102 - 1 шт кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON серии XDS3000
| Характеристики | XDS3062A | XDS3102A | XDS3202A | XDS3102 | XDS3202 | XDS3302 |
| Полоса пропускания, МГц | 60 | 100 | 200 | 100 | 200 | 300 |
| Количество каналов | 2 + 1 (внешний) | |||||
| Частота дискретизации на канал, МВыб/с | 500 | 1 | 1,25 | |||
| Частота обновления сигнала, осц. /с | 75 000 | 56 000 | 75 000 | 56 000 | 68 000 | |
| Время нарастания, нс | ≤ 5,8 | ≤ 3,5 | ≤ 17,5 | ≤ 3,5 | ≤ 17,5 | ≤ 1,17 |
| Размер памяти, Мб | 40 | |||||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | 14 бит | 8 бит | |||
| Поддержка SCPI и LabVIEW | да | да | ||||
| Функция мультитриггера и декодирования шин | да | да | ||||
| Функция лупы | нет | да | нет | да | ||
| Разрешение дисплея, пиксель | 800 x 600 | |||||
Осциллограф цифровой OWON XDS3102: Мощный инструмент для точных измерений
Осциллограф цифровой 100 МГц OWON XDS3102 — компактный комплекс для профессиональной диагностики электронных схем. Устройство предлагает производительность и интуитивно понятный интерфейс, что делает его решением для инженеров, разработчиков и сервисных специалистов. Благодаря трехканальной конфигурации (2 аналоговых + 1 внешний канал) прибор гарантирует многопараметрический анализ сигналов с исключительной точностью.
Преимущества модели:
- Частота дискретизации 1 ГВыб/с для детализированного отображения быстрых сигналов
- Увеличенная длина записи 40М точек для анализа сложных форм сигналов
- Продуманная система триггеров включая расширенное декодирование шин (I2C, SPI, RS232, CAN)
- Эргономичный 8-дюймовый дисплей с высоким разрешением 800×600 пикселей
- Комплексные математические функции и поддержка удаленного управления через LAN/USB
Осциллограф с экраном высокого разрешения обеспечивает комфортную работу даже в условиях продолжительных измерений. Интеллектуальная система автоматических измерений и продвинутые триггерные функции значительно ускоряют процесс диагностики. Полная поддержка протоколов SCPI и LabVIEW позволяет легко интегрировать прибор в автоматизированные измерительные системы и испытательные стенды.
Особого внимания заслуживает реализация функций анализа:
- Многоуровневое декодирование популярных последовательных интерфейсов
- 16 видов автоматических измерений параметров сигнала
- Анализ Фурье (FFT) для частотной диагностики
- Пользовательские математические операции с возможностью сохранения настроек
Универсальность и точность осциллографа делают его незаменимым для:
- Проектирования и отладки цифровых устройств
- Образовательных и исследовательских задач
- Сервисного обслуживания промышленного оборудования
- Автоматизированных измерений в производственных условиях
Прибор поставляется в комплекте с высокочастотными пробниками, кабелями интерфейса и профессиональным программным обеспечением. Эргономичный корпус с продуманной компоновкой элементов управления делает работу с аппаратом комфортной даже в условиях интенсивной эксплуатации.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
