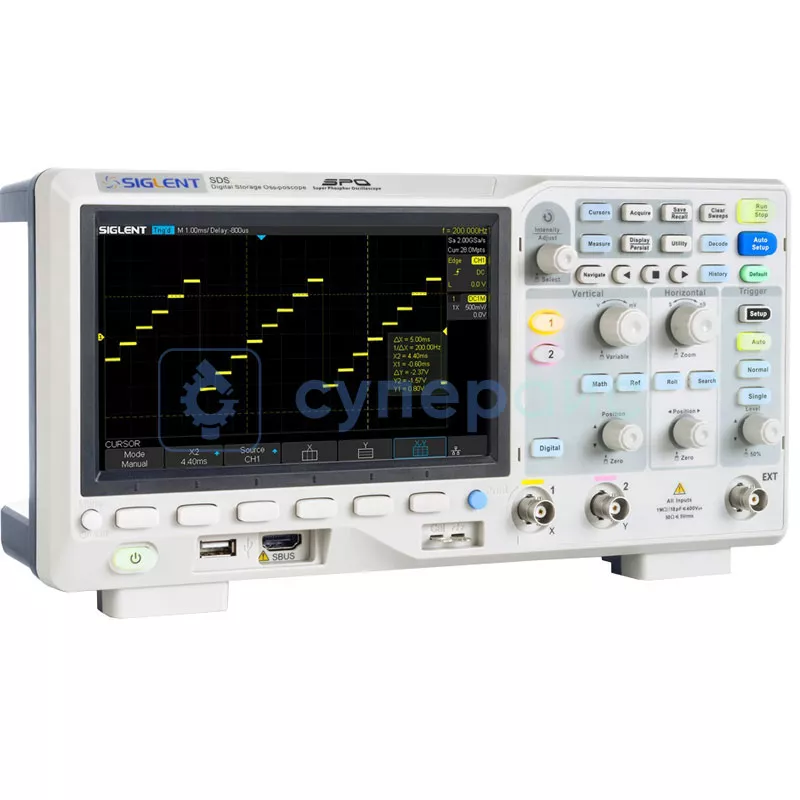

Цифровой двухканальный осциллограф Siglent SDS2102X-E
Код товара: 27797
Гарантия 12 месяцев
О товаре Поддержка автоматической настройки
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 28 Мбит / c
172 750 руб.
172 750 руб.
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Поддержка автоматической настройки
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 28 Мбит / c
Технические характеристики Siglent SDS2102X-E
| Количество каналов | 2 |
| Количество цифровых каналов (опция) | 16 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 2000 Мвыб / с |
| Глубина памяти |
режим с чередованием каналов: 28 Мбит / c режим без чередования: 14 Мбит / c |
| Типы триггеров | край, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео |
| Пиковое обнаружение | 1 нс |
| Среднее значение | 4, 16, 32, 64, 128, 256, 512, 1024 |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN |
| Интерполяция формы волны | Sin (x) / x, линейный |
| Интеллектуальный триггер | есть |
| Запуск и декодирование последовательной шины (стандарт) | есть |
| Видеотриггер, поддерживает HDTV | есть |
| Скорость захвата формы волны | 110 000 wfm/s (нормальный режим), 400 000 wfm/s (последовательный режим) |
| 10 типов сочетаний клавиш с одной кнопкой | есть |
| Поддержка автоматической настройки | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Функция автоматического измерения по 38 параметрам | есть |
| Режим стирания безопасности | есть |
| Высокоскоростная аппаратная функция Pass/Fail | есть |
| Диаграмма Боде | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Поддерживает веб-управление и виртуальную панель управления | есть |
| Входные параметры | |
| Сопротивление |
DC1 МОм: (1 MОм ± 2 %) || (18 pF ± 2pF) DC50 Ом: 50 Ом ± 2 % |
| Максимальное входное напряжение | 1 МОм: ≤ 400 Впик (постоянный ток + пиковый переменный ток <=10 кГц) 50 Ом: ≤5 В ср.кв |
| Изоляция канала | DC - Max BW: > 40 дБ |
| Ослабитель зонда | 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10Х, 1000X, 2000X, 5000X, 10000X |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 200 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальная шкала (зонд 1 X) | 500 мкВ/дел ‒ 10 В/дел (последовательность 1-2-5) 500 мкВ- 118 мВ: ± 2 В |
| Диапазон смещения (зонд 1 X) |
500 мкВ - 100 мВ: ± 2 В 102 мВ - 1 В: ± 20 В 1,02 В - 10 В: ± 200 В |
| Ограничение пропускной способности | 20 МГц ± 40 % |
| Равномерность полосы пропускания |
DC - 10% (BW): ± 1 дБ 10 - 50% (BW): ± 2 дБ 50 - 100% (BW): + 2 дБ/-3 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 2 Гц (на входе BNC) |
| Шум |
STDEV ≤0,5 деления (<1 мВ/дел) STDEV ≤0,2 деления (<2 мВ/дел) ST-DEV ≤0,1 деления (≥ 2 мВ/дел) |
| SFDR, включая гармоники | ≥ 35 дБ |
| Точность усиления постоянного тока |
≤ ± 3,0 %: 5 мВ/дел-10 В/дел ≤ ± 4,0 %: ≤2 мВ/дел |
| Точность смещения |
±(1%* смещение+1,5%*8*дел+2 мВ): ≥2 мВ/дел ±(1%* смещение+1,5%*8*дел+500 мкВ): ≤1 мВ/дел |
| Время нарастания | 3,5 нс |
| Перерегулирование (импульс 500 пс) | < 10 % |
| Горизонтальная система | |
| Масштаб временной развертки | 500 пс/дел - 100 с/дел |
| Перекос канала | < 100 пс |
| Оценка интенсивности | 256 уровней |
| Формат отображения | Y-T, X-Y, крен |
| Точность временной базы | ± 25 частей на миллион |
| Режим сканирования | 50 мс / дел ~ 100 с / дел |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Диапазон уровня триггера |
внутренний: ± 4,5 дел от центра экрана внешний: ± 0,6 В EXT/5: ± 3 В |
| Диапазон удержания | 80 нс - 1,5 с |
| Точность (типичная) |
внутренний: ±0,2 дел. внешний: ±0,4 дел. |
| Джиттер | < 100 пс |
| Чувствительность триггера |
DC - Макс. полоса пропускания 0,6 дел. внешний: 200 мВpp DC ‒ 10 МГц 300 мВpp 10 МГц - частота полосы пропускания (внешний 50 Ом) EXT/5: 1 Вpp DC ‒ 10 МГц; 1,5 В 10 МГц - частота полосы пропускания (внешний 50 Ом) |
| Смещение триггера |
предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 10 000 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы / EXT/(EXT/5)/AC Line (серия из двух каналов) |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы |
| Предельный диапазон | ＜, ＞, ＜＞, ＞＜ |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Состояние | старт, стоп, перезапуск, без подтверждения, EEPROM, 7-битный адрес и данные, 10-битный адрес и данные, длина данных |
| Источник (SDA/SCL) | все каналы |
| Формат данных | шестигранный |
| Предельный диапазон | EEPROM: =, >, < |
| Длина данных |
EEPROM: 1 байт адрес и данные: 1-2 байта длина данных: 1-12 байт |
| Чтение / запись бита | адрес и данные: чтение, запись, неважно |
| SPI-триггер | |
| Состояние | данные |
| Источник (CS/CL/данные) | все каналы |
| Формат данных | двоичный |
| Длина данных | 4-96 бит |
| Значение бита | 0, 1, X |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Состояние | старт, стоп, данные, ошибка четности |
| Источник (RX/TX) | все каналы |
| Формат данных | шестигранный |
| Предельный диапазон | =, >, < |
| Длина данных | 1 байт |
| Ширина данных | 5, 6, 7, 8 бит |
| Проверка четности | нет, нечетный, четный, пробел, марк |
| Стоп-бит | 1, 1.5, 2 бит |
| Уровень холостого хода | высокий, низкий |
| Скорость передачи данных (регулируется) | 600 / 1200 / 2400 / 4800 / 960019200 / 38400 / 57600 / 115200 / пользовательский бит/с |
| Скорость передачи данных (пользовательская) | 300 - 5000000 бит/с |
| CAN-триггер | |
| Состояние | запуск, удаленный, ID, ID + данные, ошибка |
| Источник | все каналы |
| Идентификатор | STD (11 бит), EXT (29 бит) |
| Формат данных | шестигранный |
| Длина данных | 1 - 2 байта |
| Скорость передачи данных | 5 k /10 k / 20 k / 50 k / 100 k / 125 k / 250 k / 500 k / 800 k / 1 M / пользовательский бит/с |
| Триггер LIN | |
| Состояние | разрыв, ID кадра, ID+данные, ошибка |
| Источник | все каналы |
| Идентификатор | 1 байт |
| Формат данных | шестигранный |
| Длина данных | 1 - 2 байта |
| Скорость передачи данных (регулируется) | 600 / 1200 / 2400 / 4800 / 9600 / 19200 / пользовательский бит/с |
| Скорость передачи данных (пользовательская) | 300 бит/с - 20 кбит/с |
| Поиск | |
| Событие | край, наклон, импульс, интервал, рант |
| Номер события |
YT: 700 ROLL: без ограничений остановка после ROLL: 700 |
| Последовательный декодер | |
| I2C | |
| Сигнал | SCL, SDA |
| Адрес | 7, 10 бит |
| Порог | - 4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| SPI | |
| Сигнал | идентификаторы SCL,MISO, MOSI, CS (2-канальные осциллографы могут использовать только 2 сигнала) |
| Выбор края | подъем, падение |
| Уровень холостого хода | низкий, высокий |
| Порядок бит | MSB, LSB |
| Порог | - 4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| UART | |
| Сигнал | RX, TX |
| Ширина данных | 5，6，7，8 бит |
| Проверка четности | нет, нечетный, четный, пробел, марк |
| Стоп-бит | 1, 1.5, 2 бита |
| Уровень холостого хода | низкий, высокий |
| Порог | - 4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| CAN | |
| Сигнал | CAN_H, CAN_L |
| Источник | CAN_H, CAN_L, CAN_H-CAN_L |
| Порог | - 4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| LIN | |
| Пересмотр пакета спецификаций LIN | Ver1.3, Ver2.0 |
| Порог | - 4,5 - 4,5 дел |
| Список | 1 - 7 строк |
| Система измерения | |
| Источник | все каналы |
| Вертикальная |
Max: наибольшее значение во входном сигнале Min: наименьшее значение во входном сигнале Pk-Pk: разница между максимальными и минимальными значениями данных Ampl: разница между вершиной и основанием в бимодальном сигнале или между максимумом и минимумом в унимодальном сигнале Top: значение наиболее вероятного высшего состояния в бимодальной форме волны Base: значение наиболее вероятного нижнего состояния в бимодальной форме волны Mean: среднее значение всех данных Cmean: среднее значение данных в первом цикле Stdev: стандартное отклонение всех значений данных Cstd: стандартное отклонение всех значений данных в первом цикле VRMS: среднеквадратичное значение всех значений данных Crms: среднеквадратичное значение всех значений данных в первом цикле FOV: выброс после спадающего фронта; (база -мин)/амплитуда FPRE: выброс перед задним фронтом; (макс. -верх.)/амплитуда ROV: выброс после нарастающего фронта; (макс. -верх.)/амплитуда RPRE: выброс перед нарастающим фронтом; (база -мин)/амплитуда Level@X: значение напряжения точки срабатывания |
| Горизонтальная |
Period: время между средними пороговыми точками двух последовательных фронтов одинаковой полярности Freq: обратная величина периода +Wid Width: ширина, измеренная на уровне 50% и положительном уклоне -Wid Width: ширина, измеренная на уровне 50% и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90% Fall: длительность спадающего фронта от 90 до 10% Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50%-ном пересечении +Dut: разница во времени между 50% порогом нарастающего фронта и 50% порогом следующего спадающего фронта импульса -Dut: разница во времени между 50% порогом спадающего фронта и 50% порогом следующего восходящего фронта импульса Delay: время от срабатывания триггера до первого перехода на 50% пересечении Time@Level: время от срабатывания триггера до каждого нарастающего фронта при пересечении 50% |
| Задержка |
Phase: вычисляет разность фаз между двумя фронтами (условие: есть целый период) FRR: время между первыми нарастающими фронтами двух каналов FRF: время от первого нарастающего фронта канала A до первого спадающего фронта канала B FFR: время от первого спадающего фронта канала A до первого восходящего фронта канала B FFF: время от первого спадающего фронта канала A до первого спадающего фронта канала B LRR: время от первого нарастающего фронта канала A до последнего нарастающего фронта канала B (условие: есть целый период) LRF: время от первого нарастающего фронта канала A до последнего спадающего фронта канала B (условие: имеется целый период) LFR: время от первого спадающего фронта канала A до последнего восходящего фронта канала B (условие: имеется целый период) LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B Skew: время источника A края минус время ближайшего источника B края |
| Курсор | ручной режим, режим трека и автоматический режим |
| Статистика | текущее, среднее, мин, макс, стандартное отклонение, количество |
| Математические функции | |
| Операция | + , - , * , / , БПФ , d/dt , ∫ dt , √ |
| БПФ | прямоугольный, блэкман, хэннинг, хэмминг, плоская вершина |
| БПФ-дисплей | полный экран, разделенный, эксклюзивный |
| Цифровые каналы (опционально) | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 8 В ~ 8 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Модуль USB AWG (опциональное) | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR |
DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
| HD |
DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Рампа | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Арб | |
| Частота | 1 мкГц 〜 5 МГц |
| Волновая память | 16 кб |
| Частота дискретизация | 125 Мвыб/с |
| Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
| Характеристики дисплея | |
| Тип дисплея | 7-дюймовый TFT ЖК-дисплей |
| Разрешение дисплея | 800 х 480 пикселей |
| Цвет дисплея | 24-битный |
| Контрастность | 500 : 1 |
| Подсветка | 300 нит |
| Общие характеристики | |

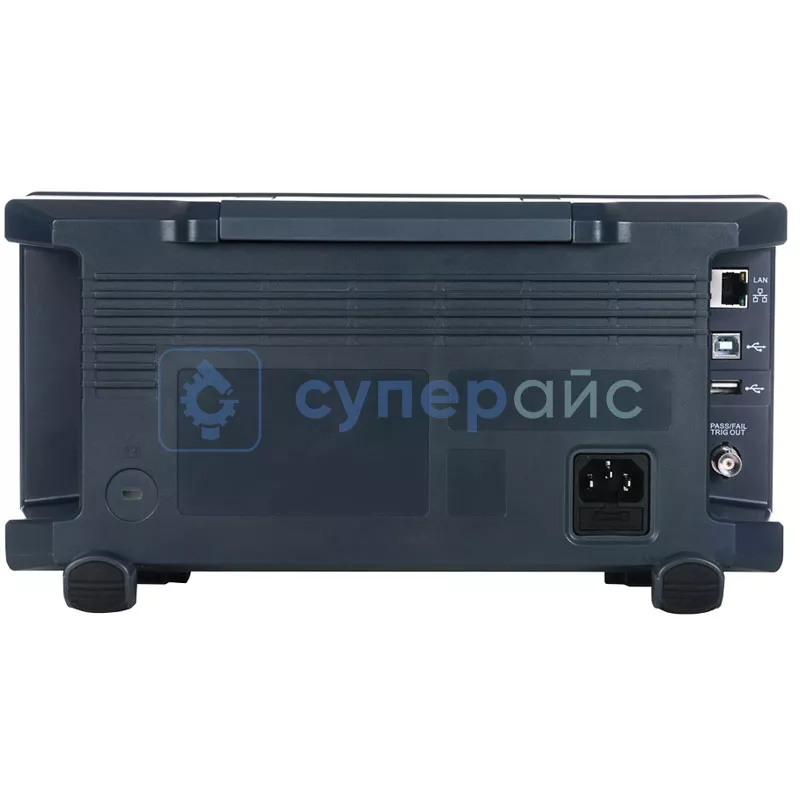

| Интерфейс | USB Host, USB Device (USB -TMC), LAN,Pass / Fail, Trigger Out |
| Температура |
рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания |
100 ~ 240 В ср.кв. 50 / 60 Гц 100 ~ 120 В ср.кв. 400 Гц |
| Потребляемая мощность | 50 Вт |
| Габариты изделия | 312 х 132,6 х 151 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,8 кг |
|
Комплектация |
осциллограф Siglent SDS2102X-E - 1 шт |
|
пассивный зонд PP510 - 2 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4 аналоговых
Полоса пропускания: 70 МГц
Частота дискретизации: 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный)
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный USB порт
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 1,4 нс
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
8-дюймовый TFT дисплей
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Запись сигнала, встроенная справочная система
Количество каналов: 2
Полоса пропускания: 300 МГц
Частота дискретизации: 2 Гвыб/сек
Глубина памяти: 14 Мб
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Функция записи истории формы сигнала
Количество каналов: 4
Полоса пропускания: 2000 МГц
Частота дискретизации: 10000 Мвыб / с
Глубина памяти: 500 Мбит / c
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный источник сигнала
Количество каналов: 2+1
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
