Робот-автомобиль WHEELTEC Ackerman ROS
Код товара: 15552
![](/local/templates/supereyes_resp/images/about_product.png)
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Технические характеристики WHEELTEC Ackerman ROS
Придаточное число двигателя | 1:27 |
Максимальная скорость | 1,3 м/с |
Грузоподъёмность | 16 кг |
Радиус поворота | 0,77 м |
Колёса | 125 мм |
Сервопривод | S20F |
Мотор | MD36N, 35 Вт |
Энкодер | 500-строчный |
Лидар | N10P |

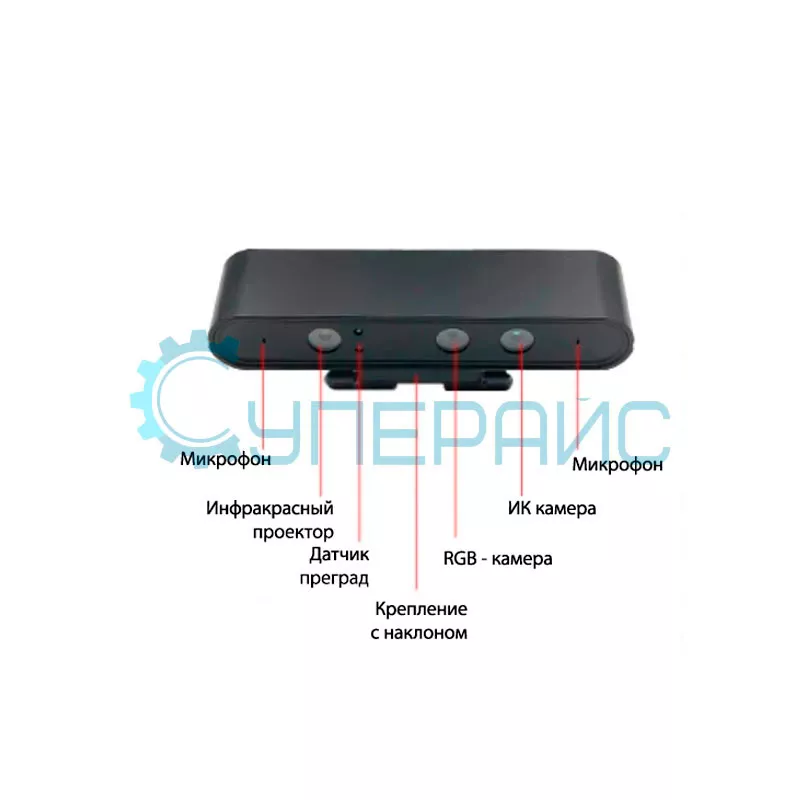

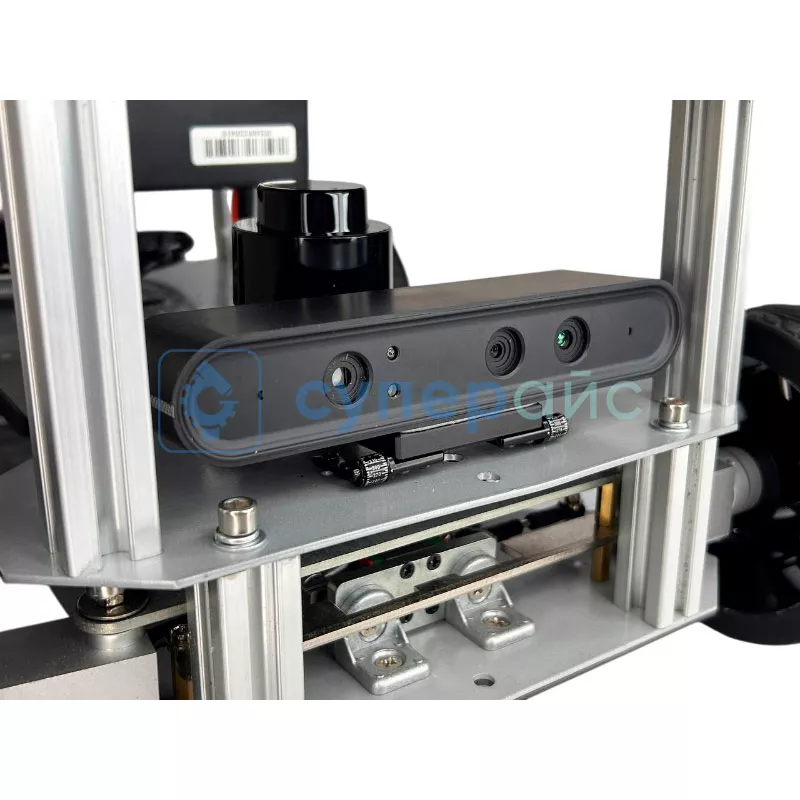

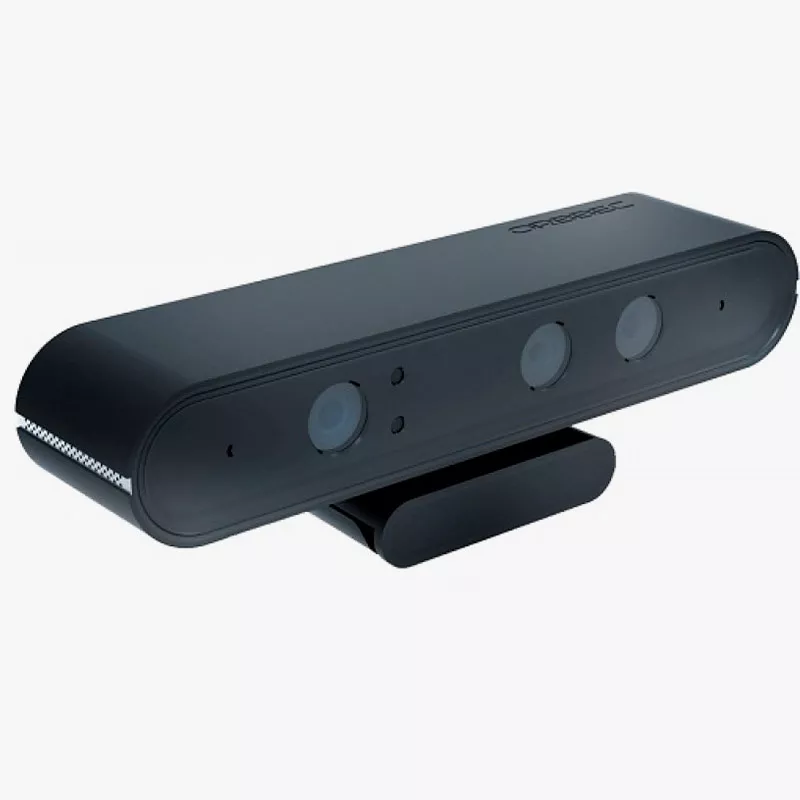

Камера глубины | есть |
Механизм подвески | коаксиальная маятниковая подвеска,подходит для неровной поверхности |
Управление | мобильное приложение, CAN |
Особенности | движение в различных направлениях, дистанционное управление, движение по заданной траектории, предотвращение столкновения |

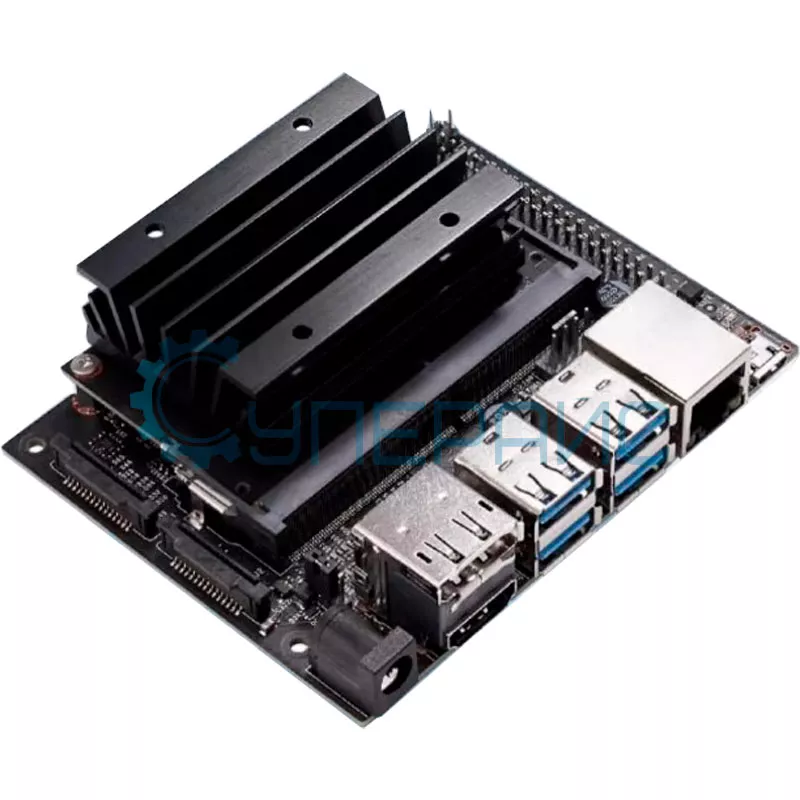

Технические характеристики Jetson Nano | |
Процессор | Arm A57 с тактовой частотой 1,43 ГГц, 4 ядра |
Видеокарта | Maxwell, 128 ядер |
Системная память | 4 Гб LPDDR4, 64-bit 25,6 Гбит/с |
Слот для карт памяти microSD | да, 64 Гб |
Кодирование видео |
4К с частотой 30 Гц H. 264/H. 265 |
Декодирование видео |
4К с частотой 60 Гц 8 потоков в разрешении 1080p с частотой 30 Гц H.264/H.265 |
Камера | 2 полосы MIPI CSI-2 DPHY |
Подключение | Gigabit Ethernet, M.2 Key E |
Поддерживаемые интерфейсы | USB 3.0, HDMI 2.0, DP 1.2, eDP 1.2, MIPI DSI, GPIO |
Номинальная мощность | 5 Вт / 10 Вт, два режима |
Вход питания | 5 В |
Характеристики мотора MD36 | |
Номинальное напряжение | 24 В |
Скорость холостого хода | 325 ± 30 об/мин |
Номинальная скорость | 230 ± 20 об/мин |
Крутящий момент | 13,5 кг*см |
Ток холостого хода | 0,3 А |
Номинальный ток | 2,3 А |
Ток остановки | 7 А |
Характеристики лидара N10P | |
Тип | фотоэлектрический энкодер |
Разрешение | 0,8 - 0,4 ° |
Интенсивность окружающего света | 60 кЛюкс |
Тип интерфейса | последовательный порт |
Сканирование | на 360° |
Расстояние сканирования | 25 метров |
Частота измерения | регулируемая, 6 - 12 Гц |
Частота дискретизации | 5400 Гц |
Принцип работы | TOF |
Характеристики сервопривода S20F | |
Максимальный угол | 180° |
Напряжение | 4,8 - 7,4 В |
Крутящий момент | 20 кг/см (6,5 В) |
Скорость реакции | 0,14 с / 60° |
Тип сервопривода | цифровой |
Механизм | металлический редуктор |
Рабочая "мертвая зона" | 3 мкс |
Вес | 59,6 г |
Характеристики батареи питания | |
Напряжение питания | 22,4 В |
Напряжение отключения | 16,5 В |
Напряжение полной мощности | 25,55 В |
Емкость | 6100 мАч |
Производительность разряда | непрерывный разряд 15 А |
Зарядный ток | 3 А |
Габариты | 124 х 71 х 42 мм |
Интерфейс |
гнездо 3,5 x 1,35 мм (зарядка) гнездо XT60U-F (разрядка) |
Вес | 0,66 кг |
Общие характеристики | |
Корпус | алюминиевый сплав |
Питание |
аккумуляторная батарея 24 В, 6100 мАч зарядное устройство 25,55 В / 3 А |
Время автономной работы |
около 9,5 часов (без нагрузки), 8,5 часов (с нагрузкой 20 %) |

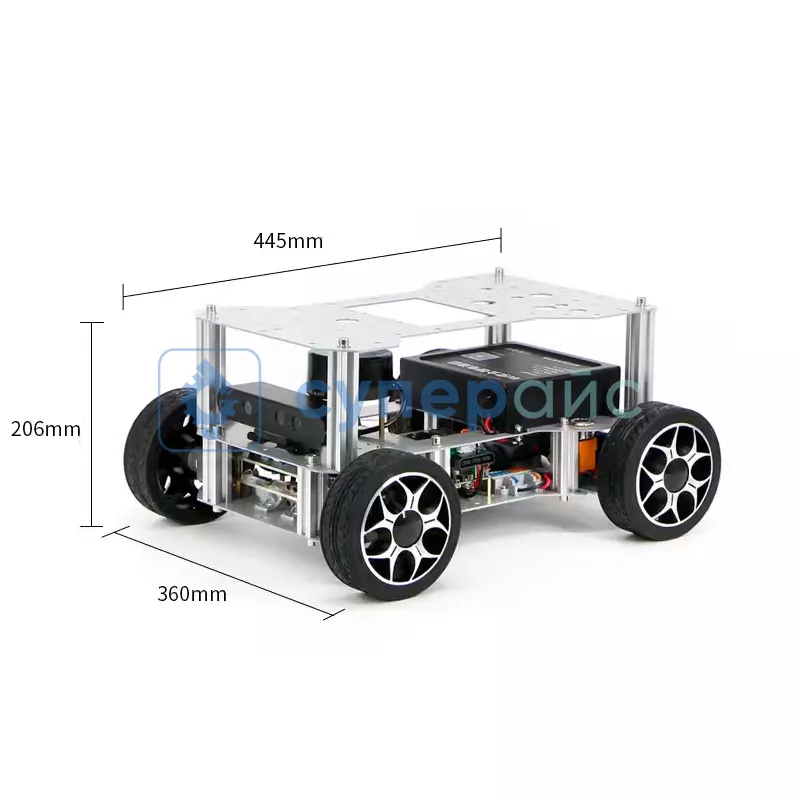

Габариты | 445 x 360 x 206 мм |
Вес | 9,26 кг |
Комплектация | |
![]() |
плата Jetson Nano – 1 шт |
![]() |
аккумулятор – 1 шт |
![]() |
лидар – 1 шт |
![]() |
камера глубины и механизм регулировки наклона – 1 комплект |
![]() |
металлический радиатор - 1 шт |
![]() |
колеса 125 мм – 4 шт |
![]() |
провода – 1 комплект |
![]() |
сервопривод - 1 шт |
![]() |
мотор - 2 шт |
![]() |
крепление мотора - 2 шт |
![]() |

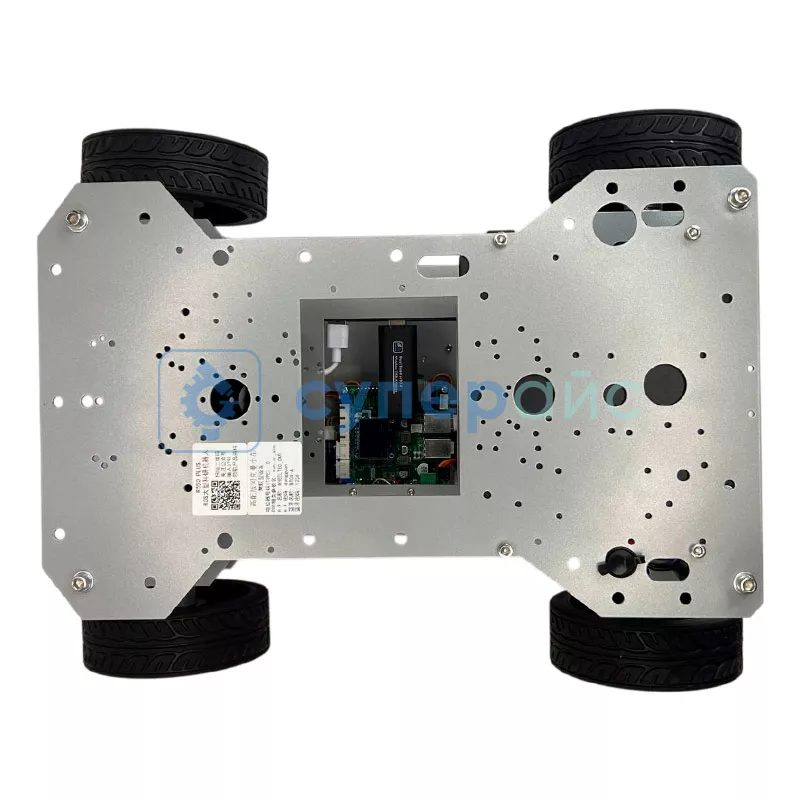

рама шасси - 1 комплект |
![]() |
энкодер - 2 шт |
![]() |
маятниковая подвеска - 1 комплект |
![]() |
линейная направляющая - 1 шт |
![]() |
рулевая тяга - 3 шт |

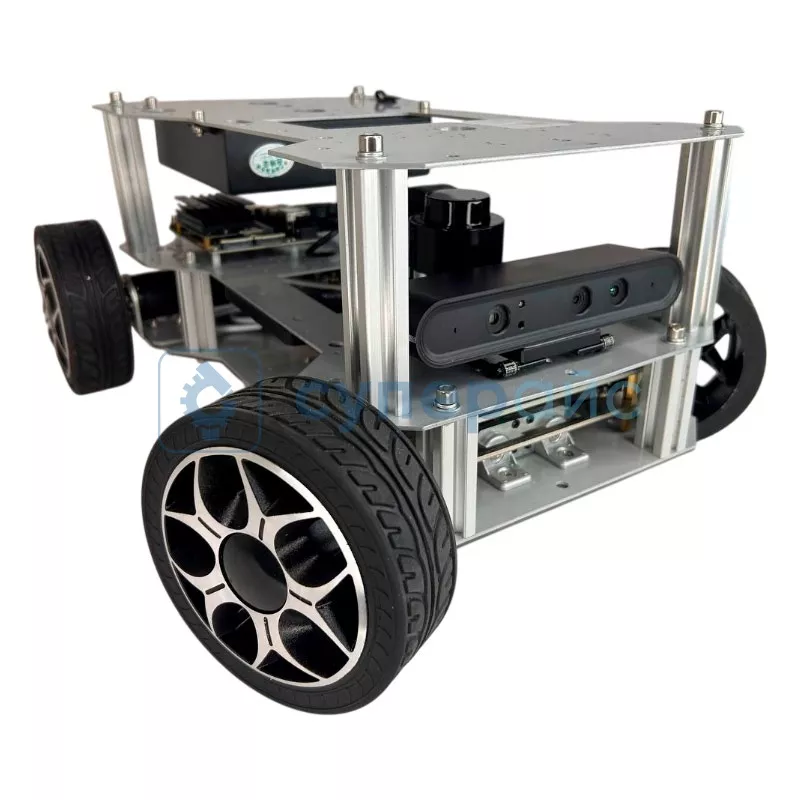

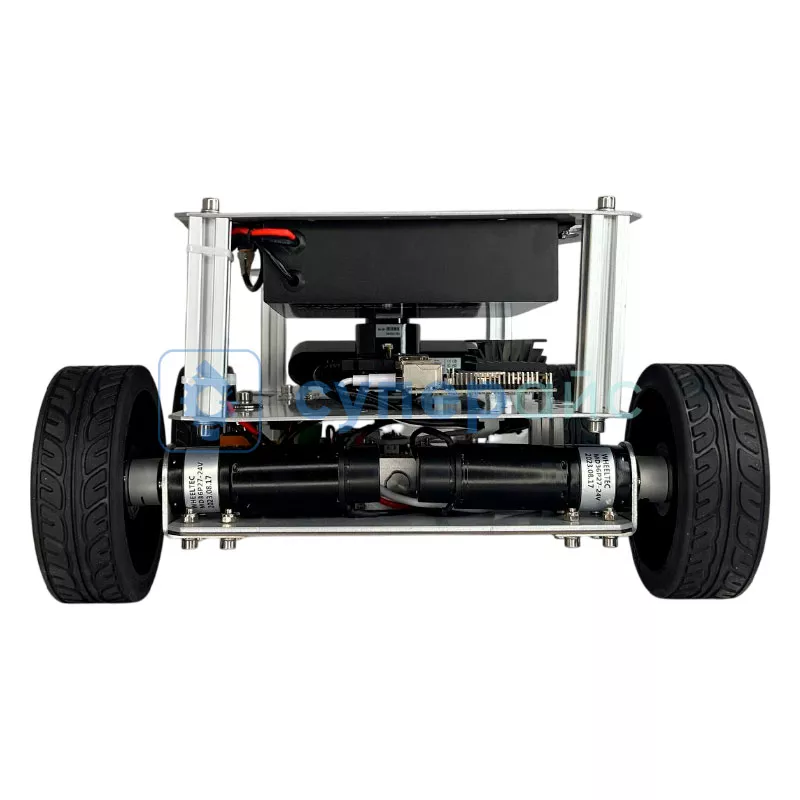

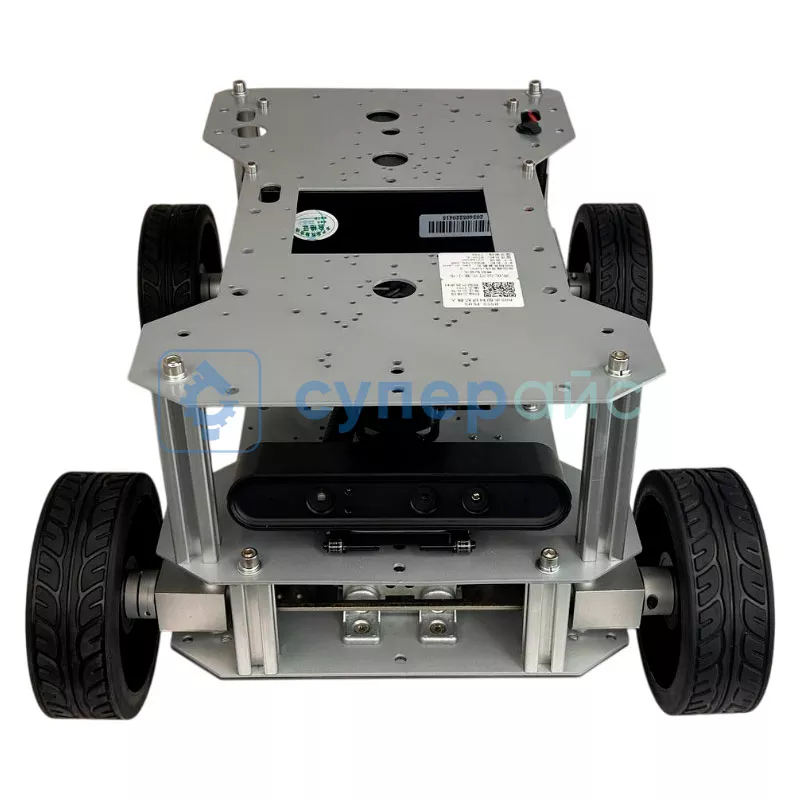

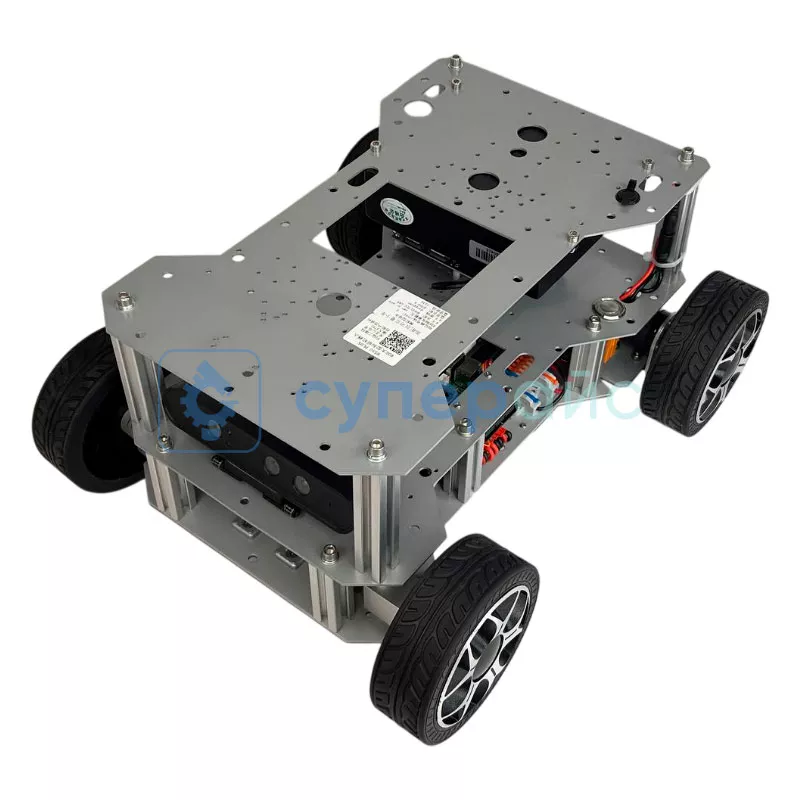

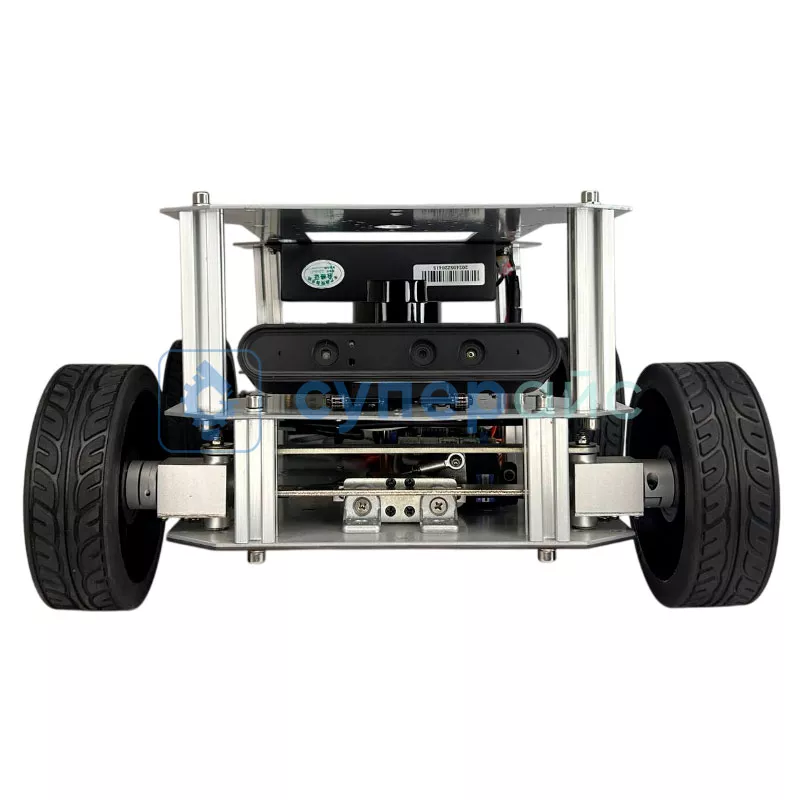

Конструктор WHEELTEC Ackerman ROS

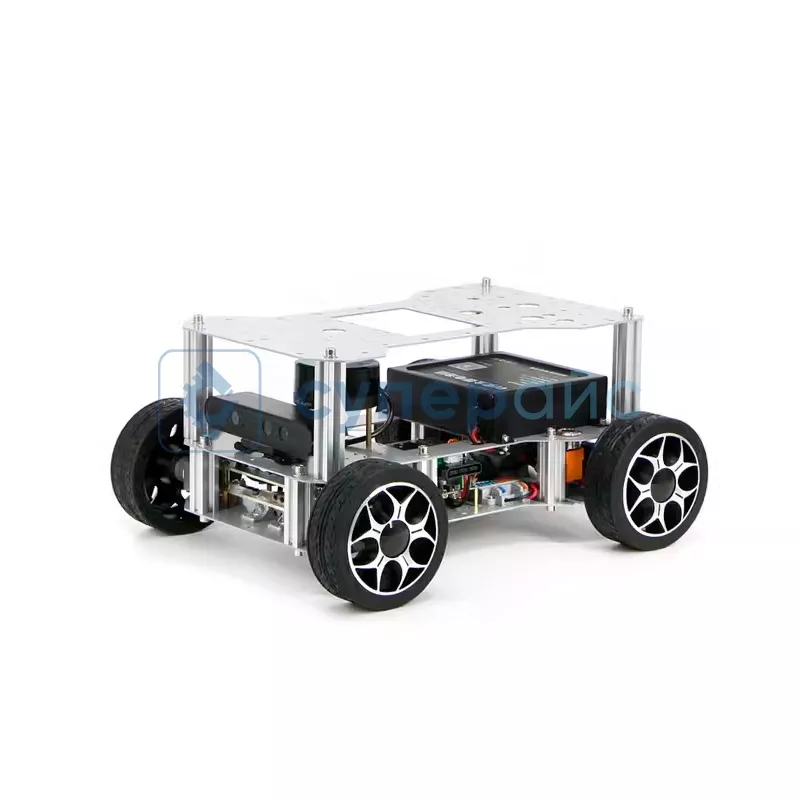

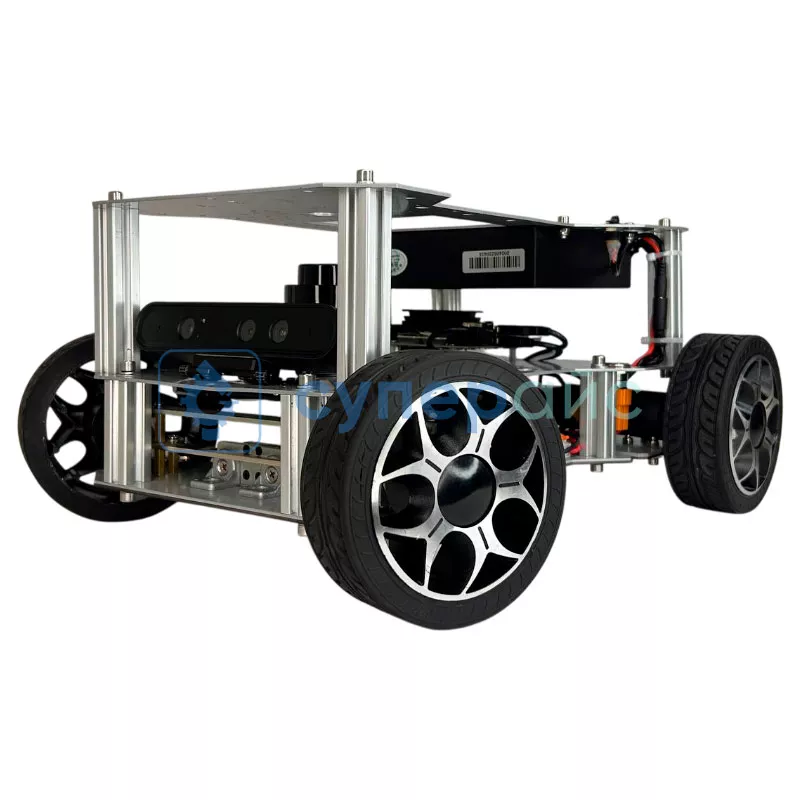

WHEELTEC Ackerman ROS — это четырёхколёсный робот для выполнения сложных задач. Благодаря внедорожной конструкции и техническим характеристикам, он подходит как для учебных, так и для исследовательских целей. Робот выделяется своей способностью к точному управлению и адаптации к различным условиям эксплуатации.
Идеальное решение для задач робототехники
Роботизированный внедорожник оборудован продуманной системой управления, которая делает его выбором для тех, кто ищет функциональное решение. Его прочный и лёгкий корпус из алюминиевого сплава гарантирует длительный срок службы и устойчивость к воздействиям.
Особенности модели:
- Робот оборудован производительным контроллером Jetson Nano, гарантирующим точное и быстрое выполнение команд. Управление через ROS (Robot Operating System) даёт гибкость в настройке и интеграции.
- Корпус изготовлен из алюминиевого сплава — материала, который сочетает лёгкость и прочность. Это гарантирует долговечность и устойчивость к механическим повреждениям.
- Предусмотрен слот для карты памяти microSD объёмом до 64 Гб, на которую сохраняют данные или записывают программы.
- Оборудован производительными двигателями, которые гарантируют плавное движение и хорошую проходимость на различных поверхностях.
- Поддерживает установку дополнительных сенсоров и модулей, что делает его универсальным инструментом для разнообразных проектов.
Робот-внедорожник WHEELTEC Ackerman ROS — это решение как для образовательных целей, так и для профессиональных исследовательских проектов. С WHEELTEC Ackerman ROS вы получаете надёжного помощника для выполнения самых сложных задач.
Обратите внимание! Набор предполагает наличие у пользователя базовых навыков конструирования, программирования и отладки. Необходимые учебно-методические материалы по программированию робота размещены в разделе «ДОКУМЕНТАЦИЯ И ПО».
Менеджеры по работе с клиентами не предоставляют консультации по программированию: набор предполагает самостоятельное программированием законченного устройства в целях развития и формирования у пользователя инженерного мышления и умений программирования робототехнических систем.
![Робот-автомобиль WHEELTEC Ackerman ROS Робот-автомобиль WHEELTEC Ackerman ROS](/img/UT70A/robot_avtomobil_wheeltec_ackerman.gif )
Обзорная таблица роботов WHEELTEC
Характеристики | Ackerman ROS с независимой подвеской | Ackerman ROS с маятниковой подвеской | Робот-автомобиль Ackerman ROS | |
Придаточное число двигателя | 1:18 | 1:18 | 1:27 | |
Максимальная скорость | 2.33 м/с | 1.65 м/с | 1,3 м/с | |
Грузоподъёмность | 22 кг | 35 кг | 16 кг | |
Радиус поворота | 1.29 м | 1.02 м | 0,77 м | |
Мотор | MD60 | MD60 | MD36N | |
Сервопривод | HW060 | HW060 | S20F | |
Процессор | Arm A57 с тактовой частотой 1.43 ГГц, 4 ядра | |||
Видеокарта | Maxwell, 128 ядер | |||
Системная память | 4 Гб LPDDR4, 64-bit 25.6 Гбит/с | |||
Камера | 2 полосы MIPI CSI-2 DPHY | |||
Поддерживаемые интерфейсы | USB 3.0, USB 2.0 Micro-BHDMI, DP, GPIO, I2C, I2S, SPI, UART | USB 3.0, USB 2.0 Micro-BHDMI, DP, GPIO, I2C, I2S, SPI, UART | USB 3.0, HDMI 2.0, DP 1.2, eDP 1.2, MIPI DSI, GPIO |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
