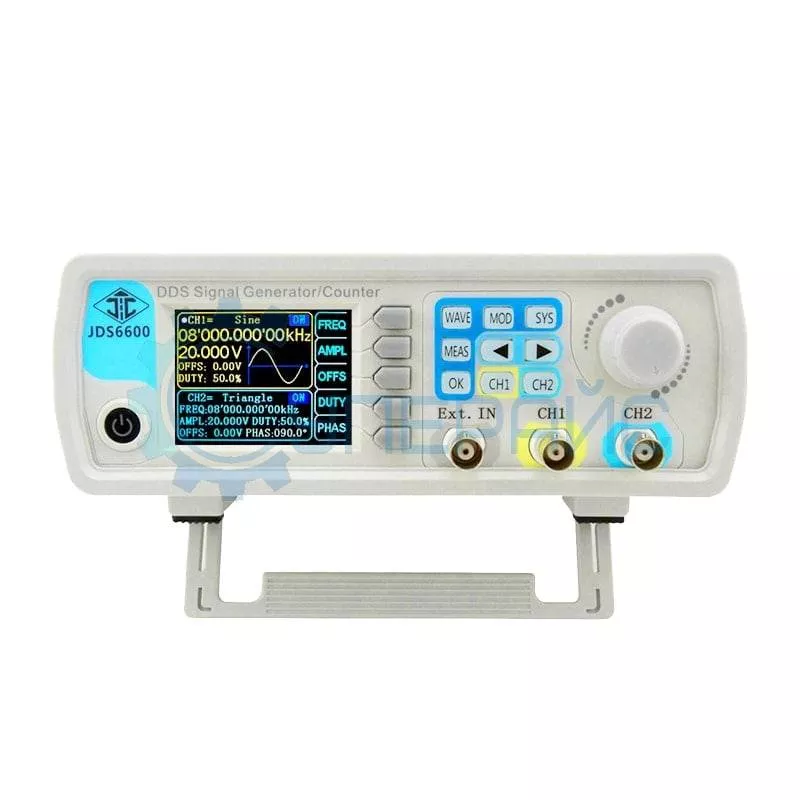

Генератор сигналов JUNCE JDS6600 - 30M (2 канала х 30 МГц)
Код товара: 1307
Гарантия 12 месяцев
Официальный дилер JUNTEK в России
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: 0,01 мкГц - 30 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: 0,01 мкГц - 30 МГц
Технические характеристики JUNCE JDS6600-30M
| Количество каналов | 2 |
| Полоса пропускания | 30 МГц |
| Частота дискретизации | 266 МВыб/с |
| Диапазон частот | 0,01 мкГц - 30 МГц |
| Длина волны | 2048 бит |
| Вертикальное разрешение | 14 бит |
| Волновые характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм, по умолчанию установлено 15 групп) |
| Частотные характеристики | |
| Синусоидальный сигнал | 0,01 мкГц - 30 МГц |
| Прямоугольный сигнал | 0,01 мкГц - 15 МГц |
| Пилообразный сигнал | 0,01 мкГц - 15 МГц |
| Импульсный сигнал | 0,01 мкГц - 6 МГц |
| TTL/CMOS | 0,01 мкГц - 6 МГц |
| Произвольный сигнал | 0,01 мкГц - 6 МГц |
| Время нарастания сигнала | ≤ 20 нс |
| Диапазон регулировки длительности импульса | 60 нс - 4000с |
| Разрешение | 0,01 мкГц |
| Точность частоты | ± 20 ppm |
| Стабильность частоты | ±1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
< 1 МГц: ≥ 45 дБ 1 МГц - 20 МГц: ≥ 40 дБ |
| Полное гармоническое искажение | < 0.8% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,1 - 99,9% |
| Характеристики пилообразного сигнала | |
| Линейность | > 98% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Диапазон выходной амплитуды | 2mVpp-20Vpp |
| Частота | ≤ 10 МГц |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 часов |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Амплитуда выходного сигнала | > 4 В |
| Диапазон регулировки смещения | от -9,99 В до 9,99 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| TTL/CMOS выход | |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 10 В |
| Время нарастания/спада | ≤ 20 нс |
| Характеристики частотомера | |
| Диапазон | 1 Гц - 100 МГц |
| Точность измерения | время захвата: 0,01 - 10 с |
| Характеристики счетчика | |
| Диапазон измерения | 0 - 4294967295 |
| Режим | 2 вида режима сопряжения, DC и AC |
| Режим подсчета | ручной |
| Диапазон входного сигнала |
2mVpp-20Vpp |
| Измерение ширины длительности импульса | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Период | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная, логарифмическая |
| Длительность периода изменения частоты | 0,1 - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Режимы | Manual Trig, CH2 Trig, Ext.Tring (AC), Ext.Tring (DC) |
| Общие характеристики | |
| Дисплей |
2,4-дюймовый цветной TFT дисплей, 320 x 240 пикселей |
| Языки меню | английский |

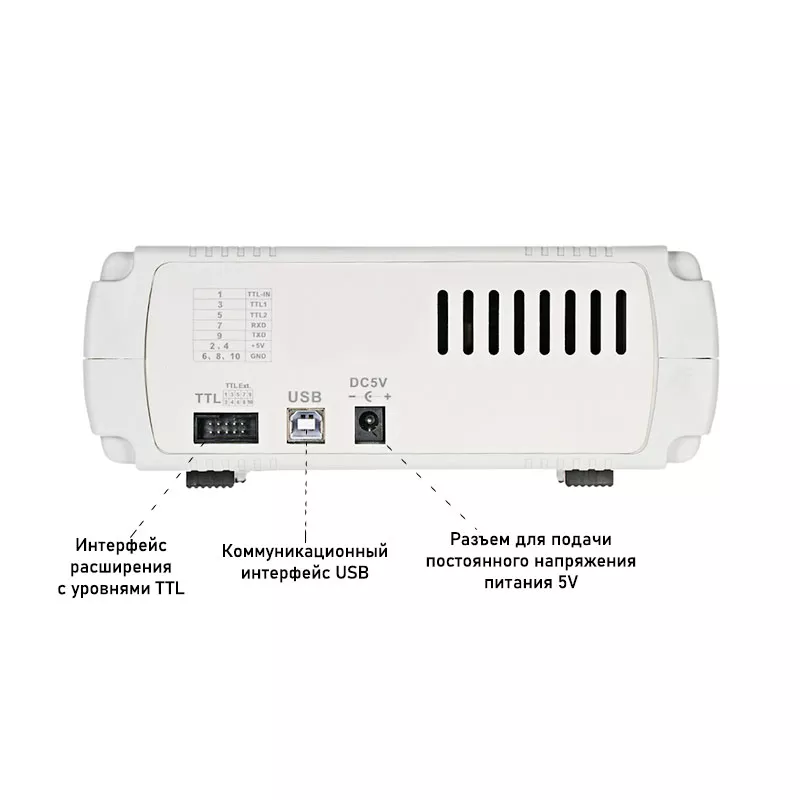

| Интерфейс | USB, UART с уровнями TTL |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40℃ |
| Влажность | < 80% |

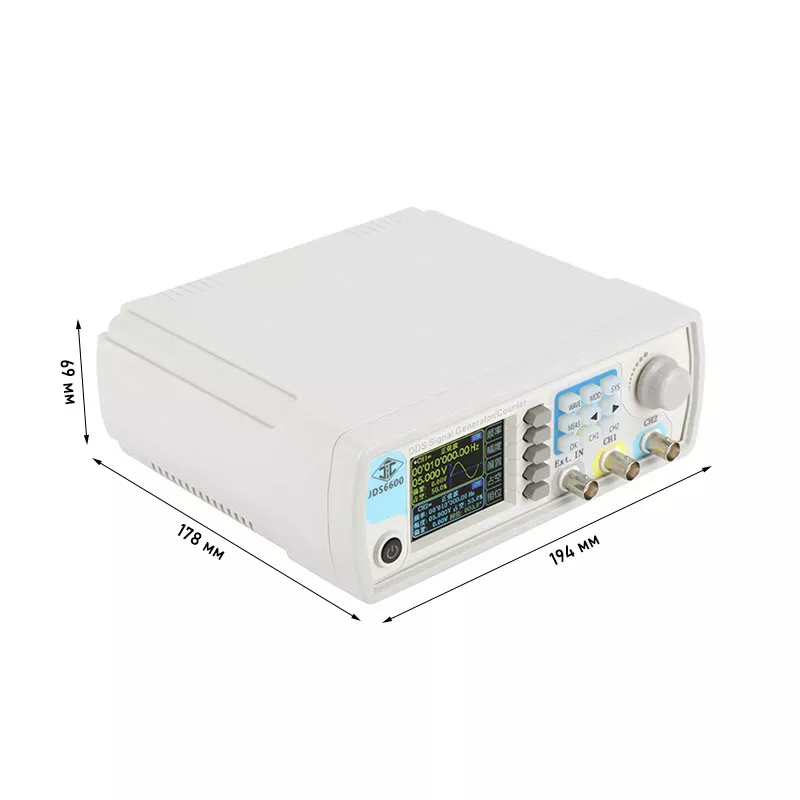

| Габариты изделия | 194 х 178 х 69 мм |
| Габариты упаковки | 260 х 210 х 100 мм |
| Вес нетто | 600 г |
| Вес брутто | 926 г |

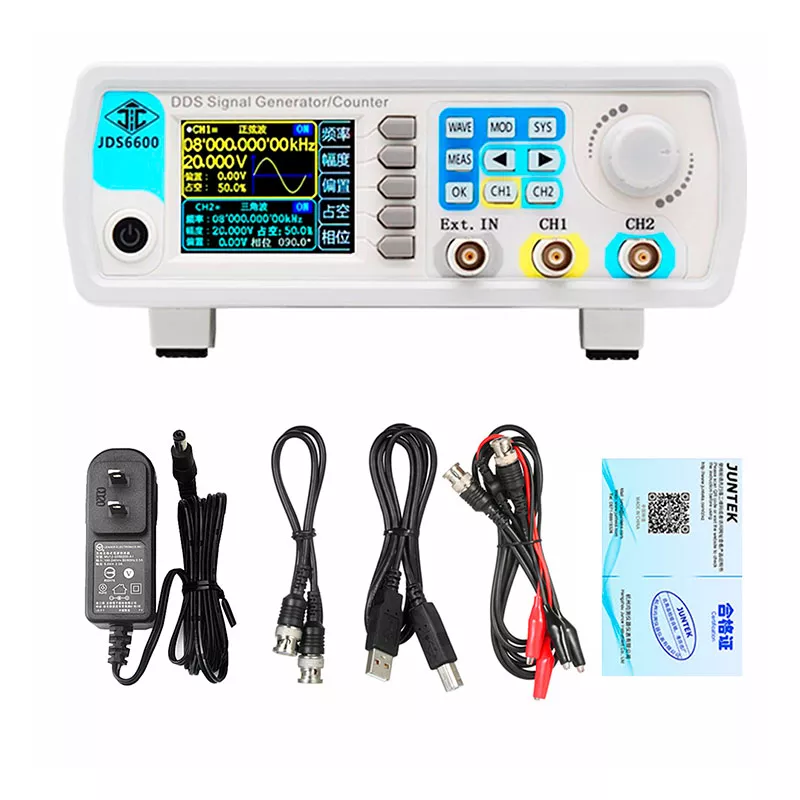

| Комплектация |
генератор сигналов JUNCE JDS6600-30M – 1 шт сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 1 шт кабель BNC-крокодилы – 1 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт |
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Сравнительная таблица генераторов сигналов JUNCE JDS6600
| Характеристики | 15M | 30M | 40M | 50M | 60M |
| Количество каналов | 2 | ||||
| Полоса пропускания | 15 МГц | 30 МГц | 40 МГц | 50 МГц | 60 МГц |
| Частота дискретизации | 266 МВыб/с | ||||
| Вертикальное разрешение | 14 бит | ||||
| Длина волны | 2048 бит | ||||
| Форма сигналов | синус, прямоугольник, треугольник, импульс, пила, шум, произвольные | ||||
| Синусоидальный сигнал | 0,01 мкГц - 15 МГц | 0,01 мкГц - 30 МГц | 0,01 мкГц - 40 МГц | 0,01 мкГц - 50 МГц | 0,01 мкГц - 60 МГц |
| Прямоугольный сигнал | 0,01 мкГц - 15 МГц | 0,01 мкГц - 15 МГц | 0,01 мкГц - 15 МГц | 0,01 мкГц - 15 МГц | 0,01 мкГц - 25 МГц |
| Время нарастания сигнала | ≤ 25 нс | ≤ 20 нс | ≤ 15 нс | ≤ 15 нс | ≤ 10 нс |
| Диапазон выходной амплитуды | 2mVpp-20Vpp | 2mVpp-20Vpp | 2mVpp-5Vpp | 2mVpp-5Vpp | 2mVpp-5Vpp |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.

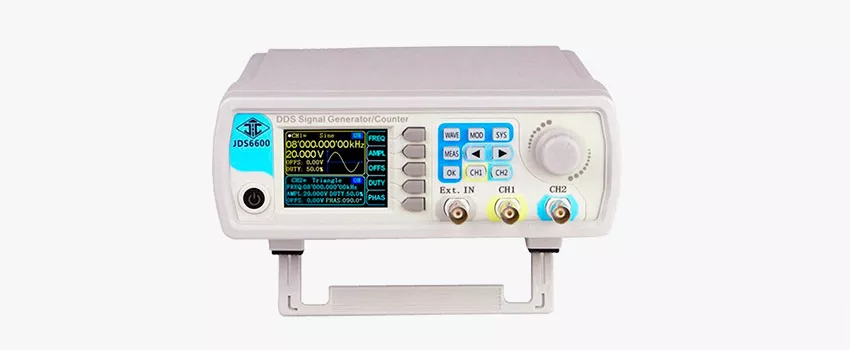

Генератор сигналов JDS6600-30M с полосой генерирования частот в диапазоне до 30 МГц
Компания Hangzhou Junce Instruments обновила серию функциональных генераторов сигналов JDS6600, усовершенствовав их функциональность. Теперь в линейке представлены 5 генераторов сигнала, отличающиеся по диапазону частот для синуса. Улучшенные точностные и частотные характеристиками позволяют расширить перечень измерительных приложений генераторов.
Обновленная модель двухканального генератора сигналов произвольной формы JDS6600-30M теперь имеет полосу пропускания до 30 МГц. Также увеличились частота дискретизации до 266 МВыб/с и вертикальное разрешение до 14 бит по амплитуде, что позволило минимизировать ошибки квантования, вызывающие искажения формы генерируемого сигнала при создании сигналов произвольной формы.

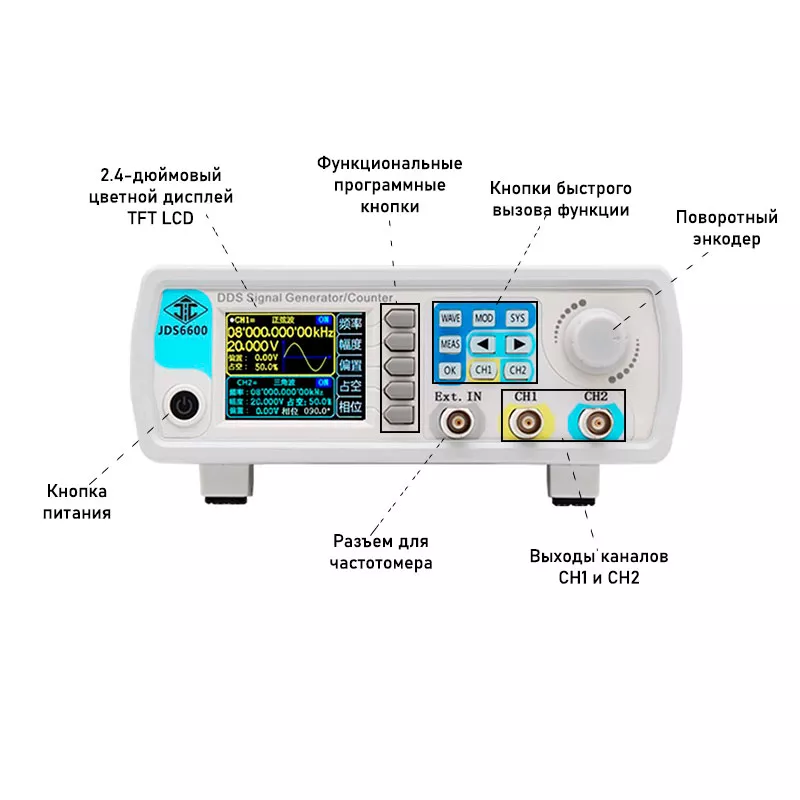

JDS6600-30M оснащен высококонтрастным цветным ЖК-дисплеем 2,4”, способен генерировать до 60 различных точных произвольных форм сигналов, имеет функцию модуляции амплитуды и функции развертки по частоте. Имеет встроенный частотомер (100 МГц) и счетчик импульсов.
Основные функциональные возможности:
- Два выходных канала (CH1, CH2);
- Частота выходного сигнала синусоидальной формы до 30 МГц, прямоугольной и треугольной форм до 15 МГц;
- Память формы сигнала 2,048 Кб;
- Разрешение по частоте 0,01 мкГц;
- Сохранение и использование 100 групп настроек;
- Регулировка длительности импульса 60 нс – 4000 с и рабочего цикла;
- Коррекция скважности, амплитудная и частотная модуляции;
- Интерфейс USB-UART;
- Защита от КЗ.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
