Осциллограф Micsig TO2004 (4 канала, 200 МГц)
98 890 ₽
98 890 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
19508
Модель (серия)
TO2004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO2004
Артикул (код товара)
19508
Модель (серия)
TO2004
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание Micsig TO2004
Технические характеристики Micsig TO2004
| Серия | TO |
| Количество каналов | 4 |
| Полоса пропускания | 200 МГц |
| Время нарастания | ≤ 1,75 нс |
| Максимальная частота дискретизации | 2 ГВыб/с |
| Глубина записи | 220 Мб |
| Вертикальное разрешение | 8 бит |
| Максимальная скорость захвата формы волны | 300 000 осц./с |
| Отображение сигналов | цветовые градации |
| Входной импеданс |
1 мОм 50 Ом |
| Точность импеданса |
1 мОм ± 1% 50 Ом ± 1% |
| Математические функции | арифметические действия (сложение "+", вычитание "-", умножение "*", деление "/"), операторы сравнения ("меньше <", "больше >", "меньше или равно ≤", "больше или равно ≥", "равно ==", "не равно !="), логические операторы ("И &&", "ИЛИ ||"), специальные символы (скобки "()", фигурные скобки "{}"), математические функции (квадратный корень "sqrt", модуль числа "abs", преобразование в градусы "deg" и радианы "rad", экспонента "exp", дифференцирование "diff", натуральный логарифм "ln", тригонометрические функции "sin/cos/tan", интеграл "intg", десятичный логарифм "lg", обратные тригонометрические функции "asin/acos/atan"), а также константу числа Эйлера "E". Все эти элементы поддерживаются для сложных вычислений. |
| БПФ |
275 тыс. точек, аналоговый канал, разрешение 100 тыс. точек Прямоугольное, Хемминга, Блэкмана, Хэннинга |
| Сегментированная память | поддерживается |
| Быстрое сохранение | да |
| Запись экрана | да |
| Формат записи | WAV, CSV, BIN |
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256 |
| Огибающая | 2, 4, 8, 16, 32, 64, 128, 256, ∞ |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1000 с / дел |
| Точность временной базы | 20ppm |
| Горизонтальное деление | 11 дел. |
| Диапазон задержки временной базы |
-11 дел. - 11 кс разрешение: 1 пиксель |
| Триггеры | |
| Режим триггера | авто, обычный, одиночный |
| Диапазон уровня триггера (аналоговый) | ±5 дел. от центра экрана, аналоговый канал |
| Диапазон задержки | 200 нс - 10 с |
| Связь триггера и частота (аналоговый канал) | постоянный ток (DC), переменный ток (AC, 70 Гц), низкая частота (40 кГц), высокая частота (40 кГц), подавление шума (10 МГц) |
| Типы триггеров | по краю, ширине импульса, логике, N-й фронт, наклон, тайм-аут, видео |
| Декодирование протоколов | RS-232/422/485/ UART, CAN, CAN FD, LIN, SPI, I2C |
| Вертикальная система | |
| Ограничение полосы пропускания |
20 МГц, высокие частоты до 30 кГц, низкие частоты |
| Вертикальная развёртка |
1 мВ/дел - 10 В/дел (1 МОм) 1 мВ/дел - 1 В/дел (50 Ом) |
| Точность усиления постоянного тока |
5 мВ/дел - 10 В/дел: ≤ ±2,0% ≤ 2 мВ/дел: ≤ ±3,0% |
| Диапазон вертикального смещения |
±2,5 В (пробник 1X, < 500 мВ/дел) ±120 В (пробник 1X, ≥ 500 мВ/дел) |
| Уровень шума | ≤ 1,2 мВ размах (1 мВ/дел, 1 МОм) |
| Коэффициент ослабления пробника | 1X - 10000X, последовательность 1-2-5 |
| Максимальное входное напряжение | Категория I: 300 В действ. 400 В пик. (1 МОм), 5 В действ. (50 Ом) |
| Изоляция каналов |
> 40 дБ (≤ 100 МГц) > 35 дБ (> 100 МГц) |
| Метка канала | поддерживается |
| Общие характеристики | |

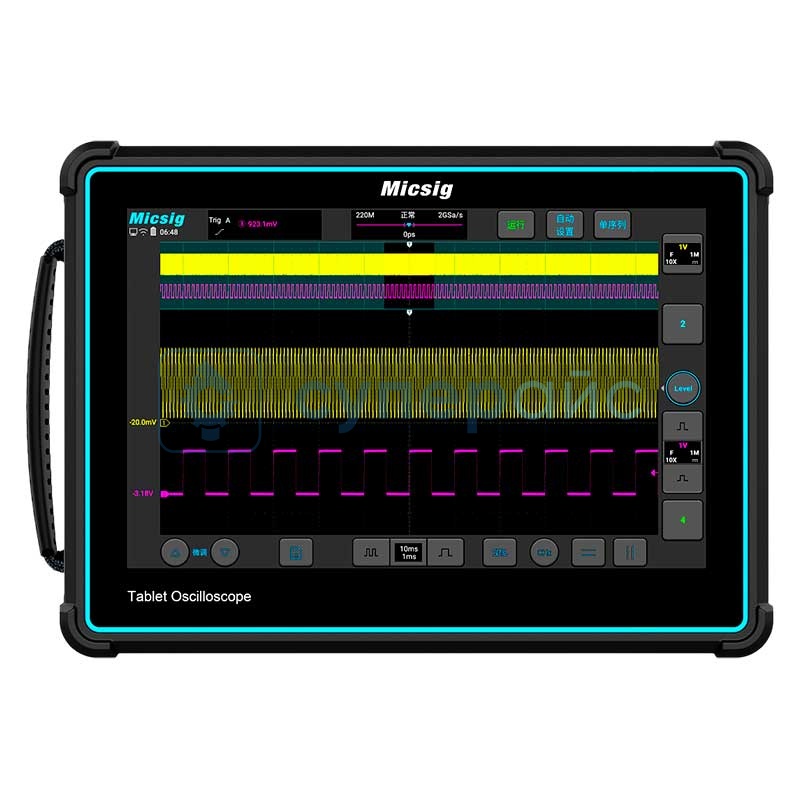

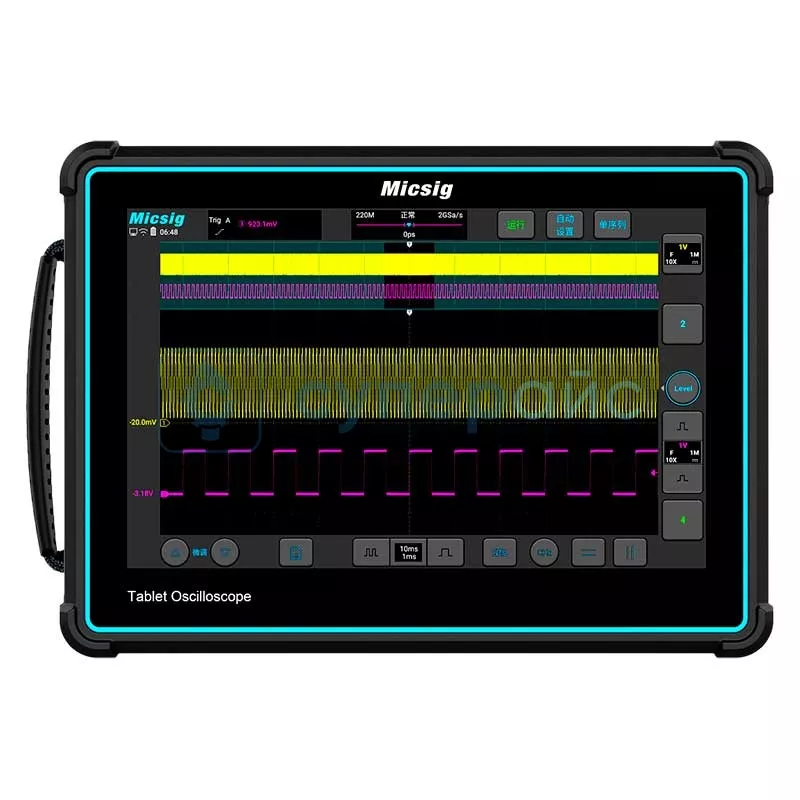

| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |

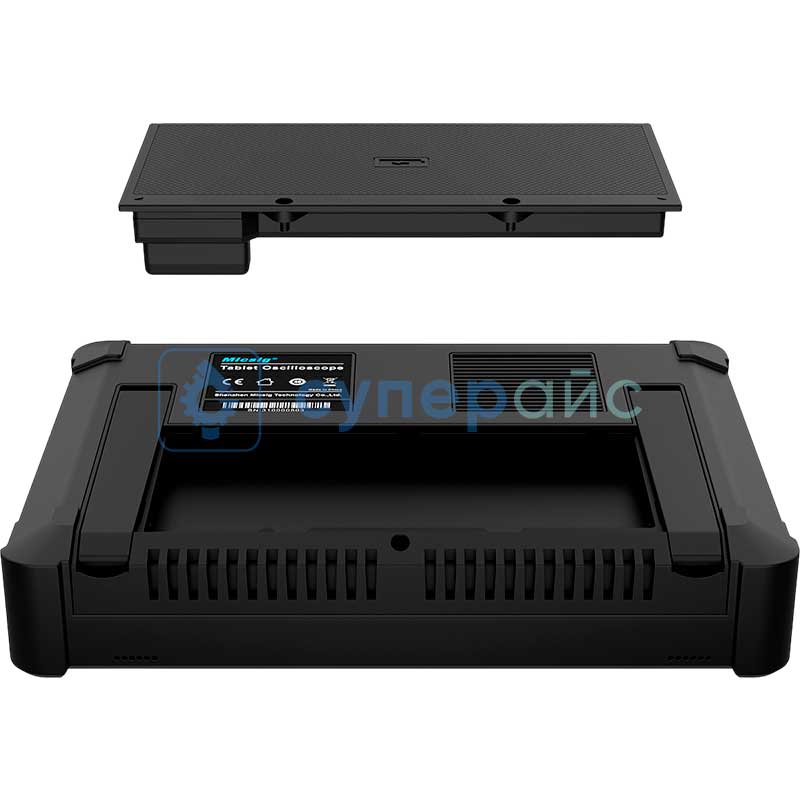

| Питание |
литий-ионный аккумулятор 7,4 В, 7500 мАч время автономной работы 2 часа |

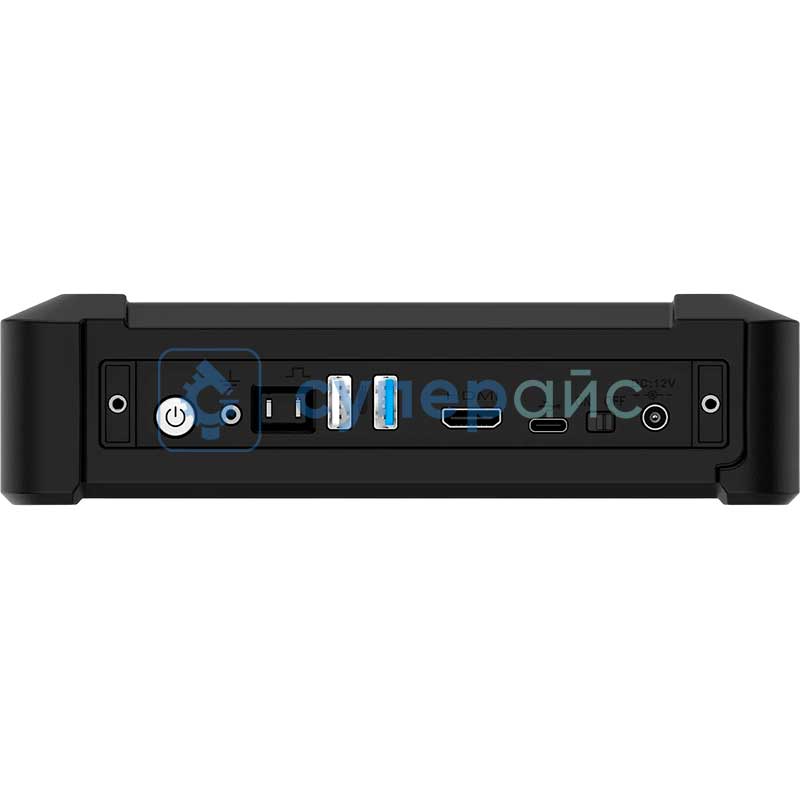

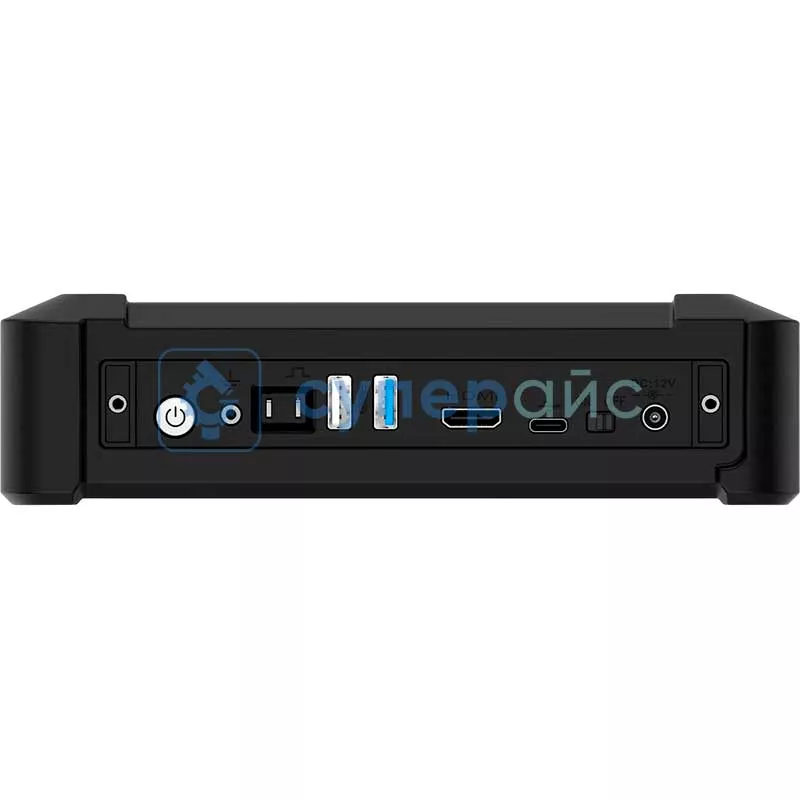

| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI, Grounding, Trigger out |
| Встроенная память | 32 Гб |
| Дистанционное управление |
через мобильное приложение (Android, iOS) через ПК |
| Обновление ПО | через Wi-Fi |
| Передача данных | по FTP |
| Габариты в упаковке | 320 х 360 х 170 мм |
| Габариты изделия | 265 х 192 х 50 мм |
| Габариты упаковки | 310 х 170 х 270 мм |
| Вес нетто | 1,9 кг (с батареей) |
| Вес брутто | 2,95 кг |
| Комплектация |
осциллограф Micsig TO2004 - 1 шт пассивный пробник - 1 шт шнур питания - 1 шт адаптер питания - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Обзорная таблица осциллографов Micsig серии TO
| Характеристики | TO1004 | TO2002 | TO2004 | TO3004 |
| Полоса пропускания, МГц | 100 | 200 | 200 | 300 |
| Количество аналоговых каналов | 4 | 2 | 4 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, ГВыб/с | 1 | 1 | 2 | 2 |
| Глубина памяти на канал | 110 Мб | 110 Мб | 220 Мб | 220 Мб |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Дисплей | 1280 x 800 | |||
| Интерфейс передачи данных |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi/ AUX (TrigOut/PassFail) |

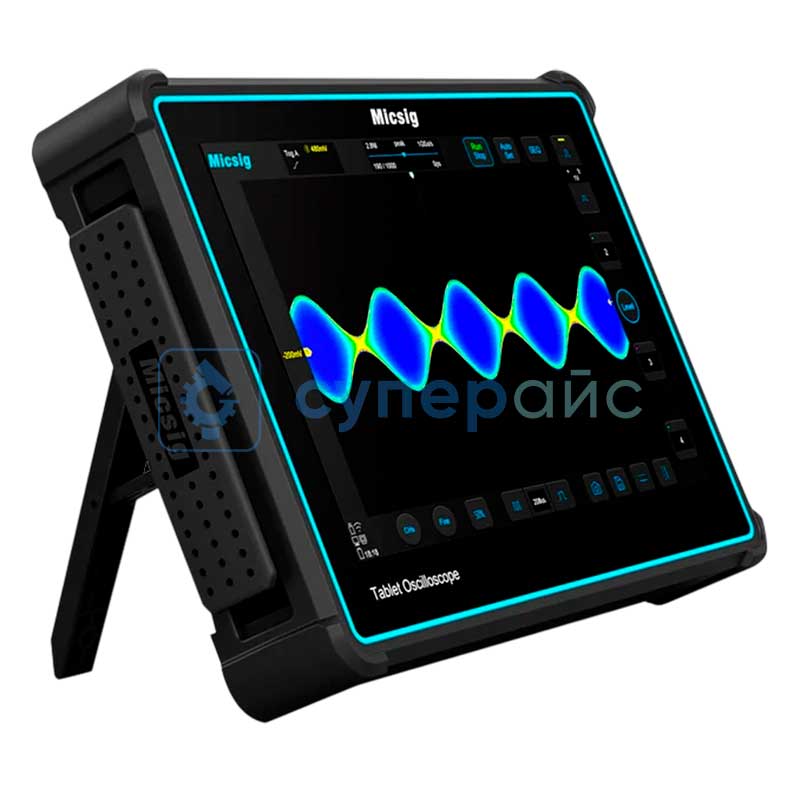

Сенсорный осциллограф Micsig TO2004
Сенсорный осциллограф Micsig TO2004 представляет собой четырёхканальную модель с полосой пропускания 200 МГц. Устройство работает с частотой дискретизации 2 ГВыб/с. Аппарат подходит для измерения высокочастотных сигналов и анализа быстро изменяющихся процессов в электронных схемах.
Прибор оборудован ЖК-экраном, реагирующим на прикосновения. Управление через сенсорный дисплей избавляет пользователя от необходимости запоминать расположение множества физических кнопок. Отображение сигналов реализовано с применением цветовых градаций. Визуальное разделение упрощает анализ многоканальных измерений в сравнении с монохромными экранами. Каждый канал получает индивидуальную окраску, что помогает различать сигналы при наложении и делает лёгкой визуальную интерпретацию результатов измерений. ЖК-технология экрана поддерживает чёткость изображения при различных углах обзора.
Преимущества четырёх каналов:
- одновременная регистрация нескольких независимых сигналов;
- сопоставление временных соотношений между разными цепями;
- контроль многофазных электрических процессов;
- анализ цифровых протоколов с несколькими информационными линиями.
Такой осциллограф планшетного типа объединяет измерительный блок и интерфейс управления в едином устройстве. Корпус рассчитан на работу без внешних элементов управления.
Для чего подходит реализованная полоса пропускания:
- измерение отдельных цифровых сигналов в соответствующем диапазоне частот (при соблюдении правила соотношения полосы и частоты);
- анализ импульсных характеристик электронных компонентов;
- контроль качества высокочастотных генераторов;
- диагностика переходных процессов в быстродействующих схемах
Документация и ПО Micsig TO2004
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Micsig серии TO
Язык:
Русский
Размер и тип:
2,03 МБ,
pdf
Руководство пользователя к осциллографам Micsig серии TO
Язык:
Английский
Размер и тип:
6,01 МБ,
PDF
Спецификация к осциллографам Micsig серии TO
Язык:
Английский
Размер и тип:
1,22 МБ,
PDF
Показать больше
Показать меньше
Видеообзоры Micsig TO2004
ВКОНТАКТЕ
YOUTUBE
Показать больше
Показать меньше
Показать больше
Показать меньше
Отзывы Micsig TO2004
Виктор
10.01.2024 19:02:26
У меня завтра экзамен, боюсь меня этот осциллограф не спасет
SUPEREYES.RU
11.01.2024 07:24:20
Виктор
У меня завтра экзамен, боюсь меня этот осциллограф не спасет
У меня завтра экзамен, боюсь меня этот осциллограф не спасет
Добрый день, Виктор!
Мы понимаем, что экзамены могут быть стрессовым временем, и мы искренне желаем вам успехов! В дополнение, у нас есть ресурсы и статьи, которые могут помочь вам лучше разобраться во многих технических темах.
Удачи вам на экзамене!
С наилучшими пожеланиями, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4024
Модель (серия):
MP40010D
Производитель:
MAISHENG
Страна производства:
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Мощность, Вт:
4000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1110
Модель (серия):
UT71C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 1000 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7967
Модель (серия):
DSLogic U3Pro16
Производитель:
DreamSourceLab
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Полоса пропускания, МГц:
50
Кол-во цифровых каналов:
16
Вход. напряжение (макс), В:
30
Макс. частота дискретизации, МГц:
1 000
Добавить в избранное
Артикул (код товара):
35695
Модель (серия):
1013D Plus
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19084
Модель (серия):
TO3004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19473
Модель (серия):
TO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19464
Модель (серия):
ATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17001
Модель (серия):
SATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34213
Модель (серия):
NT-02GL
Производитель:
Dingfeng
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
6,5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34212
Модель (серия):
NT-02LL
Производитель:
Dingfeng
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
6,5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27691
Модель (серия):
MDO704
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
44096
Модель (серия):
PM9913
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
5
Мин. измеряемое значение тока, А:
0,0003
Макс. измеряемое значение тока, А:
2
Макс. измеряемое напряжение, В:
600
Вес (кг):
4
В Госреестре РФ
Добавить в избранное
Артикул (код товара):
28722
Модель (серия):
TH-30
Производитель:
RGK
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-10
Макс. измеряемая температура, °C:
60°С
Вес (кг):
0,3
Сложность:
2
Макс. измеряемая влажность, %:
95
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
32688
Модель (серия):
L8
Производитель:
INESA
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
50
Сложность:
2
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35328
Модель (серия):
D95L LCD
Производитель:
Levenhuk
Страна производства:
Россия
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
1000
Мин. оптическое увел. (коэффициент), крат:
40
Тип:
Биологический
Мин. геометрическое увеличение, крат:
40
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

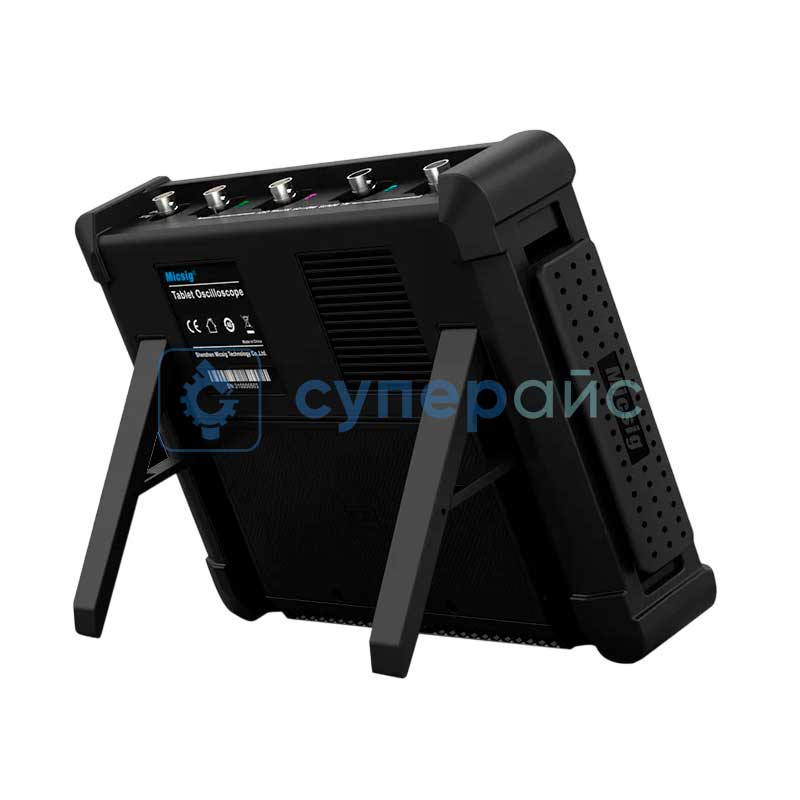

Артикул (код товара):
19508
Модель (серия):
TO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
