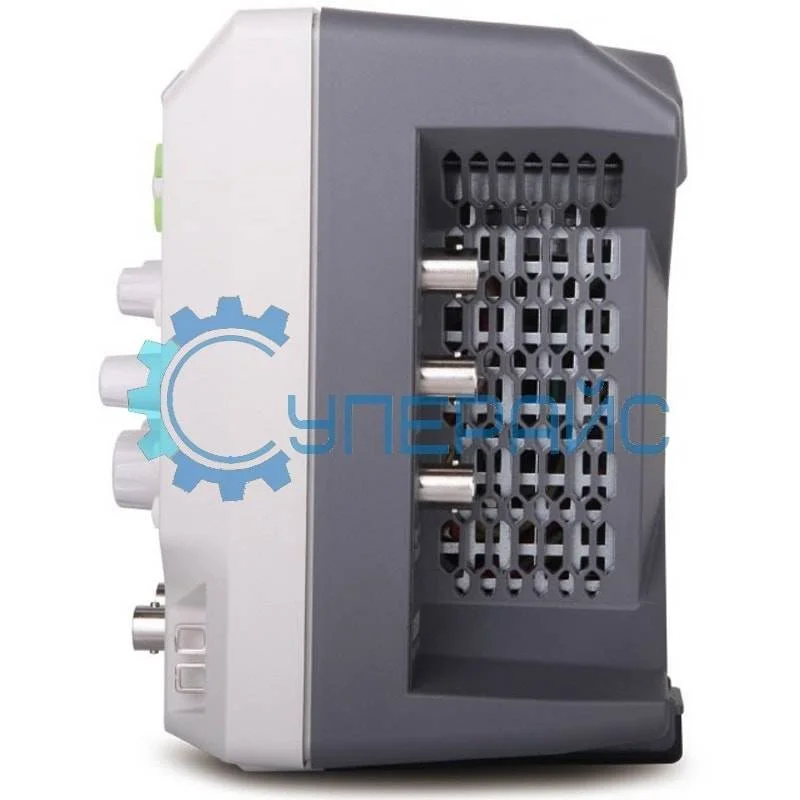

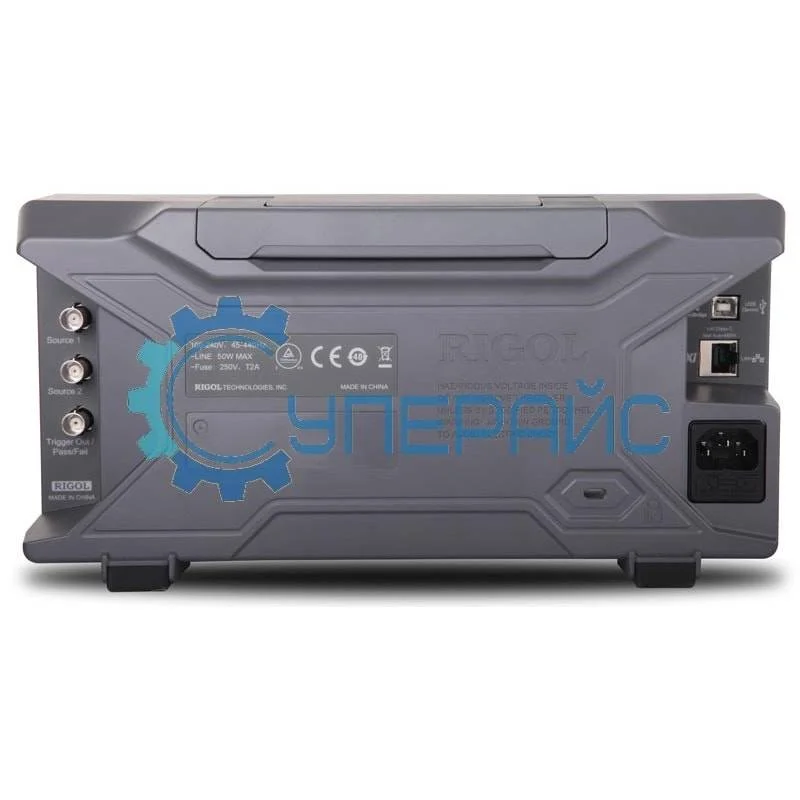

Цифровой осциллограф RIGOL DS1074Z - S (4 канала х 70 МГц)
94 719 ₽
94 719 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
906
Модель (серия)
DS1074Z
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1074Z
Общие данные
Артикул (код товара)
906
Производитель (бренд)
Модель (серия)
DS1074Z
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
переходное перенапряжение 1000 Вп-п
переходное перенапряжение 1000 Вп-п
Входные параметры
Развязка входа
AC, DC, земля
Входное сопротивление
1 МОм
Входная ёмкость
15 пФ
Коэффициенты пробников
0,01х - 1000х с шагом 1-2-5
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ / дел - 10 В / дел
Ограничение полосы
20 МГц, полный диапазон
Низкочастотный отклик
≤ 5 Гц ( на входе BNC)
Точность усиления постоянного тока
<10 мВ: ±4 % от полной шкалы
≥ 10 мВ: ± 3 % от полной шкалы
≥ 10 мВ: ± 3 % от полной шкалы
Точность вертикального смещения
± 0,1 дел ± 2 мВ ± 1 % смещения
Система синхронизации
Базовые типы триггера
по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам, по длительности импульса, по ранту
Расширенные типы триггера
по окну, по N фронту, (Slope), по видеосигналу, по шаблону, по задержке, по истечении времени (TimeOut), по длительности события, установка/удержание (Setup/Hold)
Протокольный триггер
RS-232/UART, I2C,SPI запуски
Чувствительность триггера по фронту
1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Диапазон удержания триггера
16 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
5 нс / дел - 50 с / дел, с шагом 1-2-5
Точность временной базы
≤ ± 25 ppm
Режимы развёртки
Y-T, X-Y, самописец, задержка
Интерполяция
Sin(x) / x
Система измерения
Автоматические измерения
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓, Phase A→B↑ , Phase A→B↓
Курсорные измерения
ручные (интервал времени (∆T), разность напряжений (∆V), 1 / ∆T); слежения; автоизмерения
Математические операции
сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем
Частотомер
встроенный, 6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
UART
I²C
SPI
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Комплектация
Комплектация
пассивные щупы (150 МГц) – 4 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
Габариты и вес
Габариты прибора
323,1 мм × 160,8 мм × 122,4 мм
Вес нетто, кг
3,3
Описание RIGOL DS1074Z
Обзорная таблица
| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
|
Количество каналов (аналоговых) |
2 + внешний запуск | 4 | 2 + внешний запуск |
2 (аналоговые) 16 (цифр.EXT) |
||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с |
2 Гвыб/с |
500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
|
Чувствительность |
2мВ/дел - 10В/дел |
1мВ/дел - 10В/дел |
500мкВ/дел - 10В/дел |
1мВ/дел - 20В/дел |
||||
| Коэффициент развертки |
5 нс /дел - 50 с/дел |
2 нс /дел - 50 с/дел |
5 нс/дел - 50 с/дел |
5 нс/дел - 1000 с/дел |
5 нс /дел - 50 с/дел |
|||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс |
1МОм±2% |
1МОм±1% |
1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек |
30000 осц./сек |
||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей |
14,5 см |
17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы |
USB Device, USB Host, RS-232, P/F Out |
USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
USB Host, USB-device, RS232 |
||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты |
303 мм х 154 мм х 133 мм |
323,1 мм×160,8 мм × 122,4 мм |
323,1 мм × 160,8 мм × 122,4 мм |
305 мм х 120 мм х 155 мм |
||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия |
DS1000E |
DS1000Z |
DS2000A |
DS1000U |
||||
Документация и ПО RIGOL DS1074Z
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа RIGOL DS1074Z - S
Язык:
Английский
Размер и тип:
16,11 МБ,
PDF
DataSheet для цифрового осциллографа RIGOL DS1074Z - S
Язык:
Английский
Размер и тип:
1,19 МБ,
PDF
