Цифровой осциллограф RIGOL DS1104Z (4 канала х 100 МГц)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
95 479 ₽
95 479 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
894
Модель (серия)
DS1104Z
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1104Z
Артикул (код товара)
894
Модель (серия)
DS1104Z
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
SPI (опция)
I²C (опция)
UART (опция)
SPI (опция)
I²C (опция)
UART (опция)
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание RIGOL DS1104Z
ВНИМАНИЕ! Производство цифрового осциллографа RIGOL DS1104Z ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный осциллограф RIGOL DS1104Z Plus
Технические характеристики осциллографа RIGOL DS1104Z Plus
| Количество каналов | 4 канала |
| Частота дискретизации | в режиме реального времени 1 Гвыб / с |
| Пропускная способность | 100 МГц |
| Глубина памяти | 12 Mб |
| Регистрация | |
| Режим |
обычный пиковый детектор 4 нс усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) высокое разрешение 12 бит |
| Макс. дискретизация (реальное время) | 1 Гвыб / сек (500 Мвыб / сек - 2 канала, 250 Мвыб / сек - 4 канала) |
| Входящий сигнал | |
| Режим входа А1 и А2 | AC, DC, земля |
| Входной импеданс | 1 МОм 15 пФ |
| Точность | ± 1 % |
| Учет ослабления пробников | 0,01х - 1000х с шагом 1-2-5 |
| Максимальное входное напряжение |
300 Вскз CAT I, 100 Вскз CAT II переходное перенапряжение 1000 Вп-п |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Горизонтальная система | |
| Скорость захвата осциллограмм | 30000 осц. / сек |
| Интерполяция | Sin(x) / x |
| Глубина записи |
один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция) |
| Коэффициент развертки | 5 нс / дел - 50 с / дел, с шагом 1-2-5 |
| Погрешность временной базы | ≤ ± 25 ppm |
| Максимальная задержка |
пред-запуск: ≥ 1 ширины экрана пост-запуск: 1 с....100000 с |

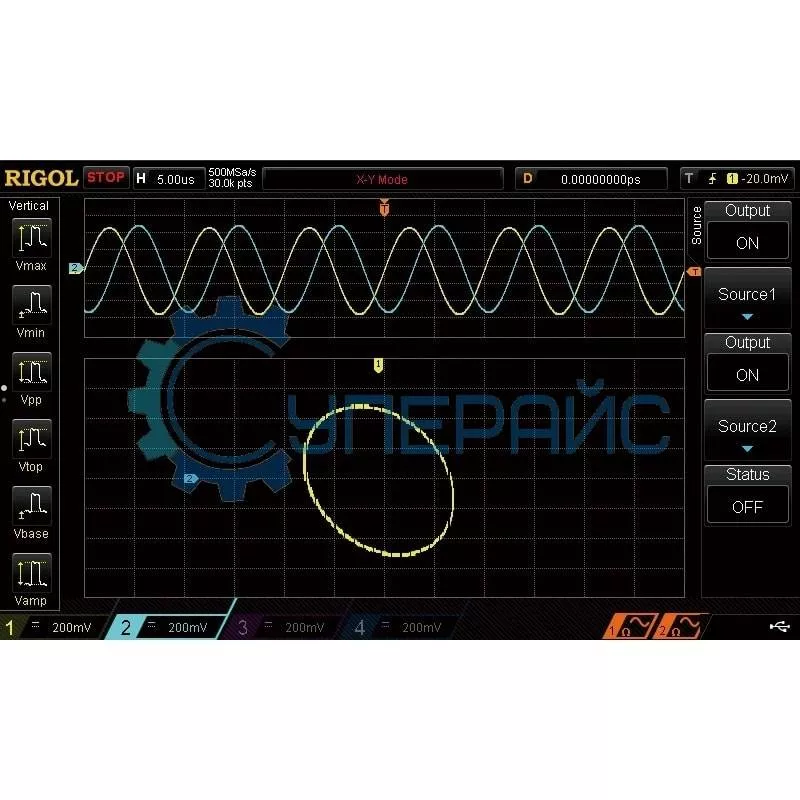

| Режимы | Y-T, X-Y, самописец, задержка |
| Вертикальная система | |
| Разрешение по вертикали | 8 бит |
| Чувствительность | 1 мВ / дел - 10 В / дел |
| Диапазон смещения |
± 2 В (1 мВ / дел ~ 499 мВ / дел) ± 100 В (500 мВ / дел ~ 10 В / дел ) |
| Низкочастотный предел | ≤ 5 Гц ( на входе BNC) |
| Погрешность коэф.усиления |
< 10 мВ: ± 4 % от полной шкалы ≥ 10 мВ: ± 3 % от полной шкалы |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ± 1 % смещения |

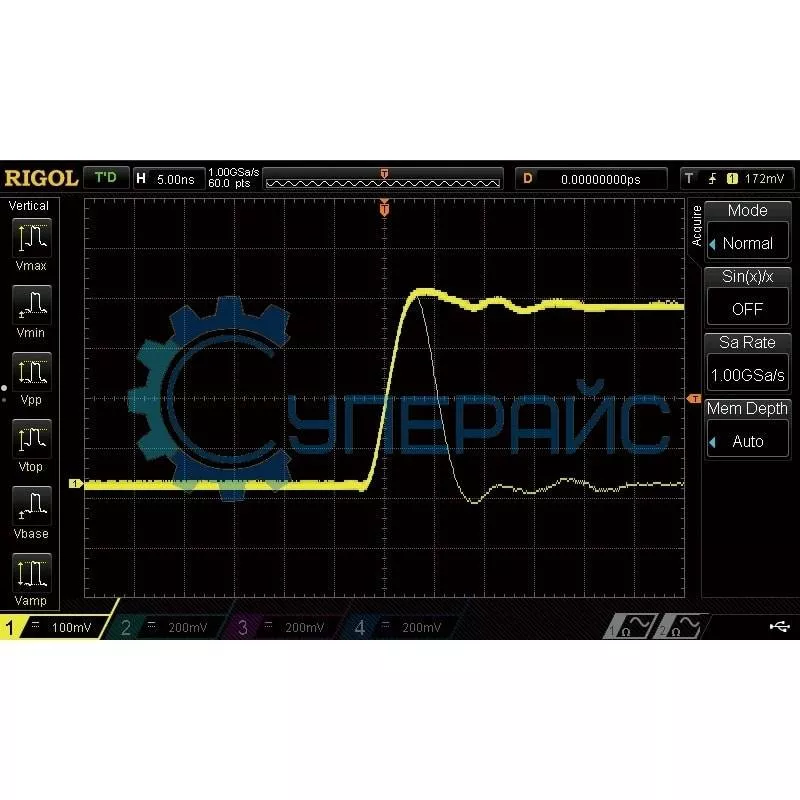

| Время нарастания сигнала | 3,5 нс |
| Система синхронизации | |

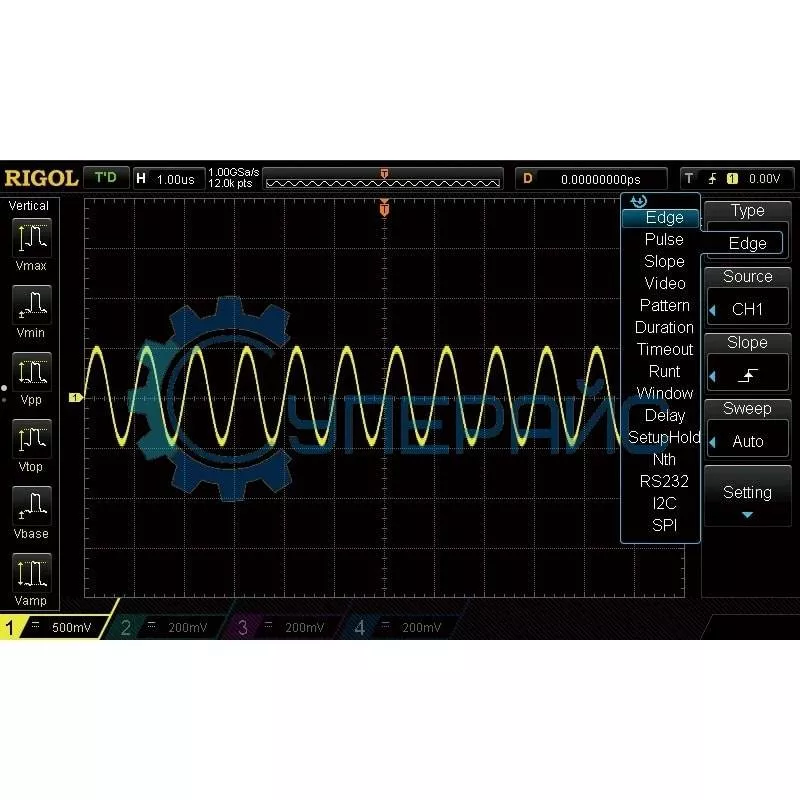

| Режимы запуска |
по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам, по длительности импульса, по ранту, по окну, по N фронту, (Slope), по видеосигналу, по шаблону, по задержке, по истечении времени (TimeOut), по длительности события, установка/удержание (Setup/Hold), RS-232/UART, I2C,SPI запуски |
| Режим развертки | автоматический, нормальный, однократный |
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (> 5 мВ) |
| Блокировка уровня запуска | 16 нс - 10 с |
| Фильтрация | срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Диапазон уровня запуска | внутренний, ± 5 делений от центра экрана |
| Система измерения | |
| Курсорные измерения |
ручные (интервал времени (∆T), разность напряжений (∆V), 1 / ∆T); слежения; автоизмерения |

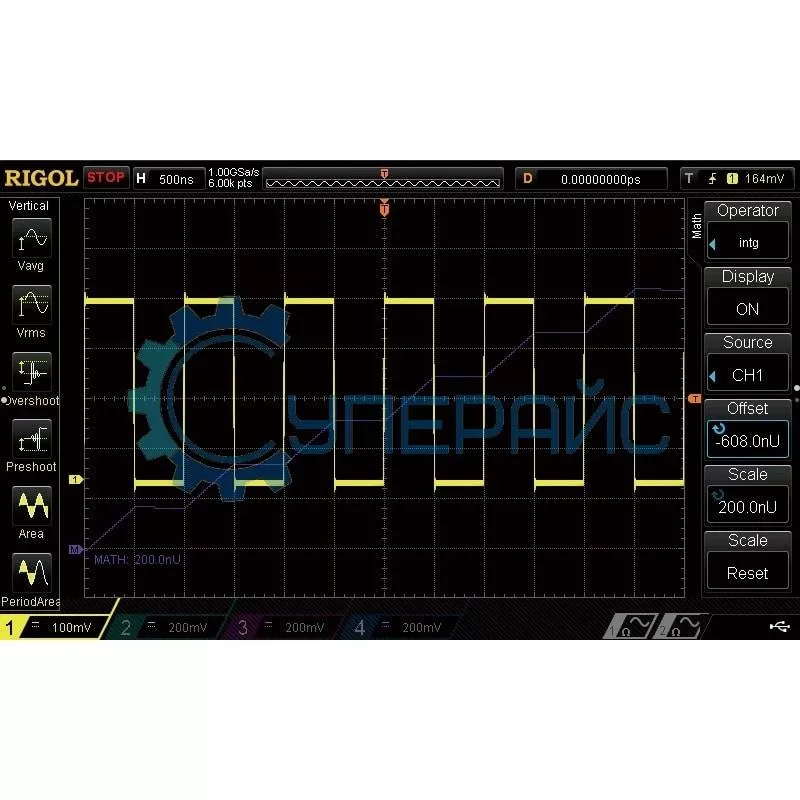

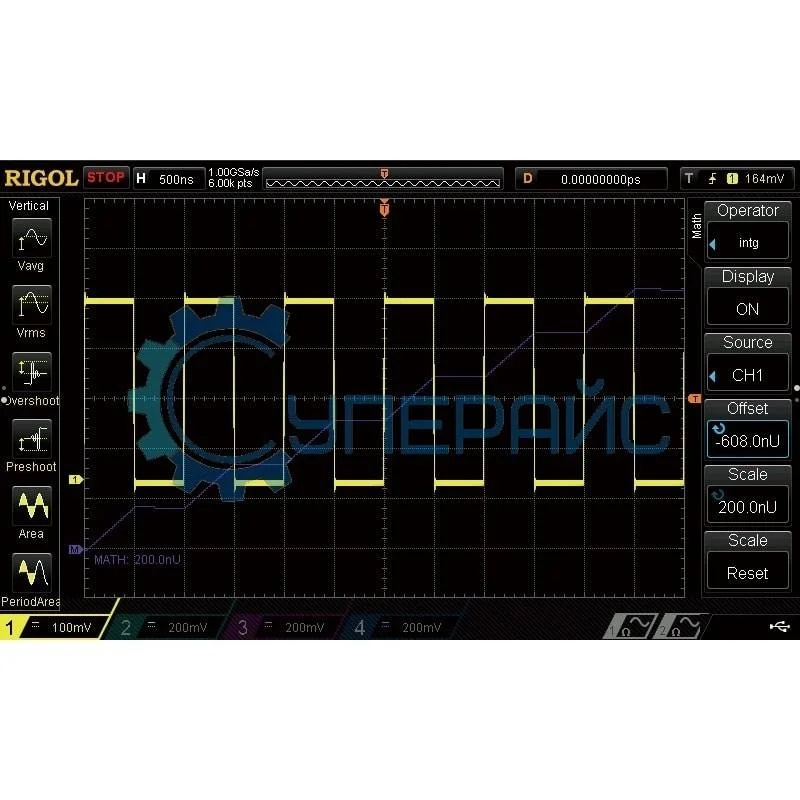

| Математические функции |
сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |

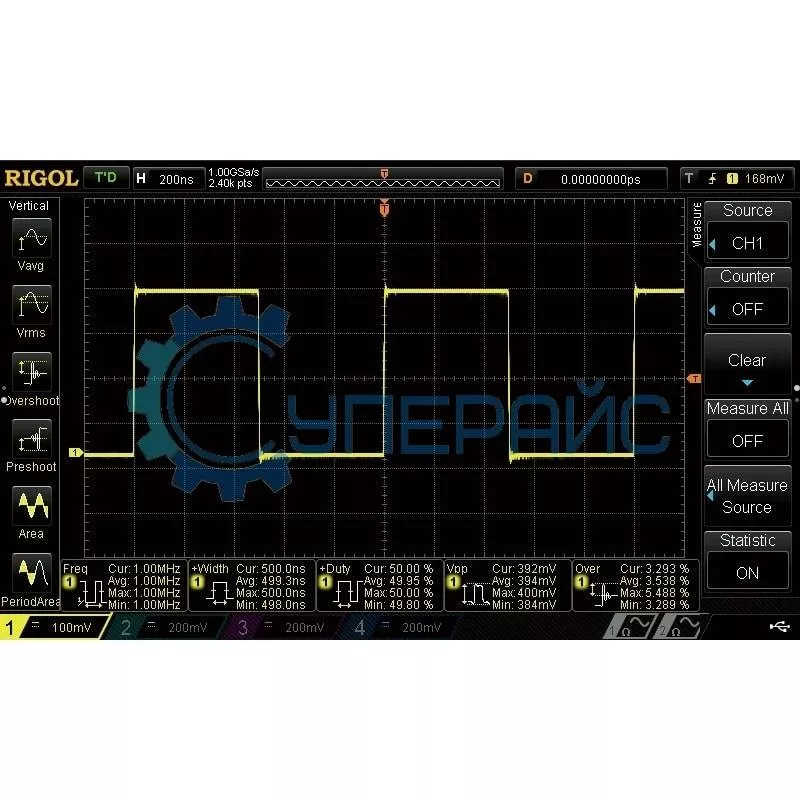

| Автоматические измерения |
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓, Phase A→B↑ , Phase A→B↓ |
| Отображение | 5 измерений одновременно |
| Статистика | среднее, максимальное, минимальное, девиация, количество измерений |
| Частотомер | встроенный, 6 разрядов |

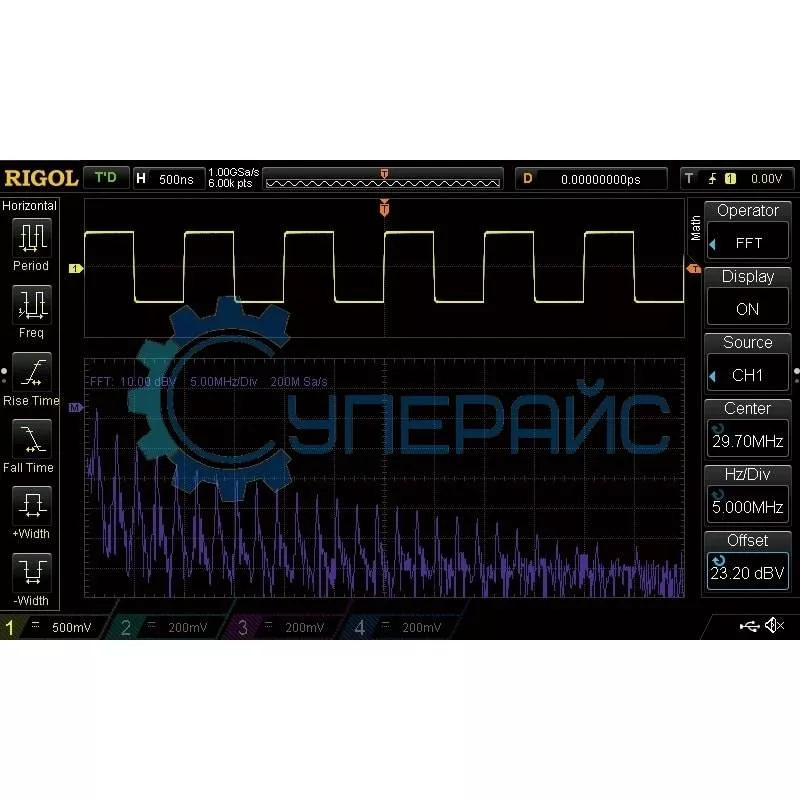

| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
| Шкала для FFT окна | dB / dBm, Vrms |
| Количество шин для декодирования | 2 |

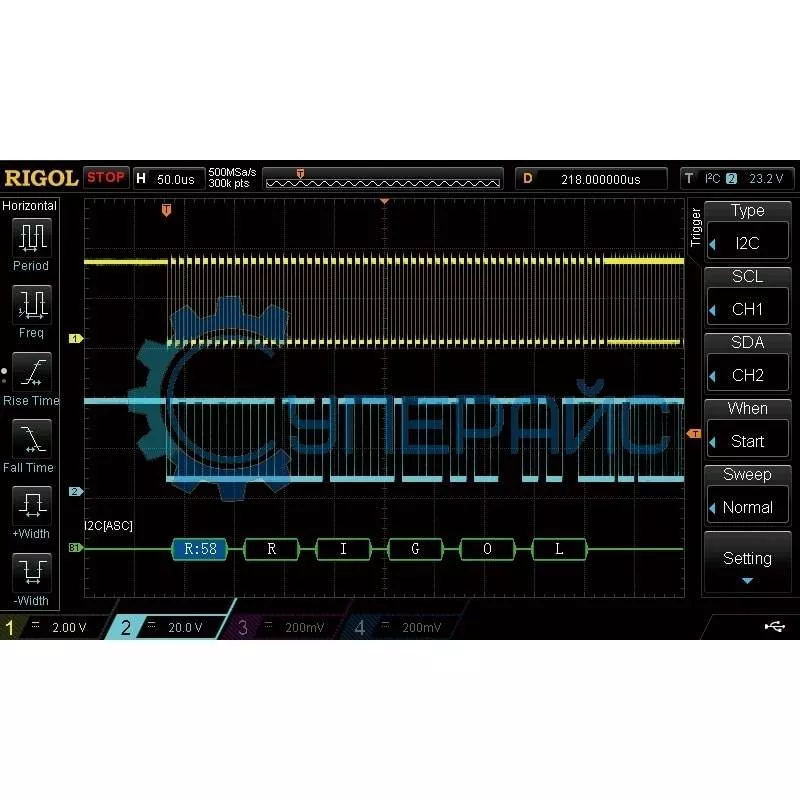

| Декодирование | Parallel (стандартно), RS-232 / UART (опция), I²C (опция), SPI (опция) |
| Общие характеристики | |
| Дисплей | диагональ 7-дюймовый, цветной (TFT), 840 × 480 пикселей |

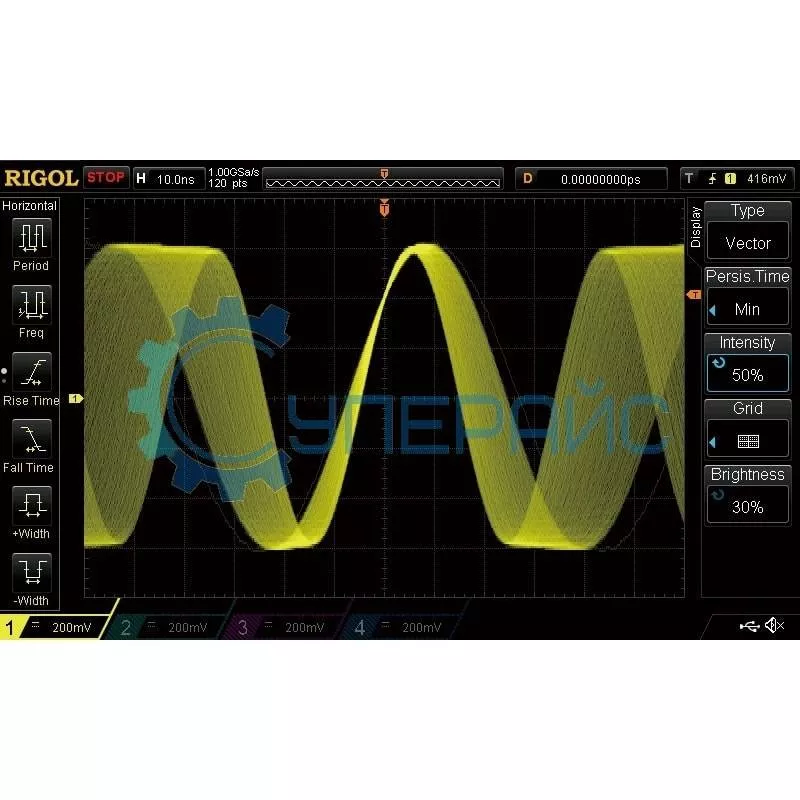

| Тип отображения | векторный, точками |
| Многоязыковой пользовательский интерфейс | |

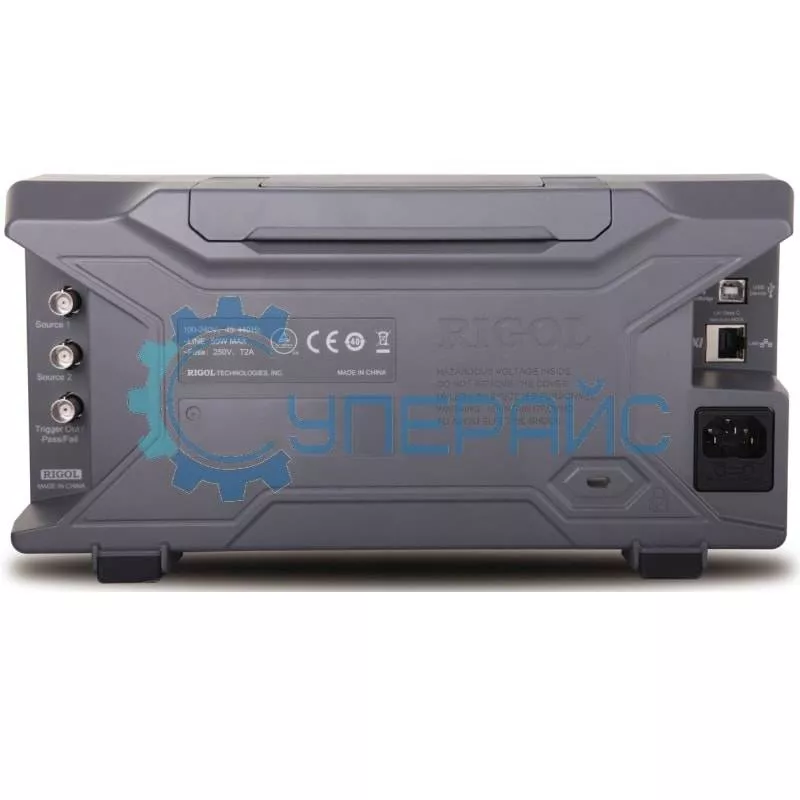

| Интерфейс | USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) |
| Напряжение - питание |
100 - 120 В / 50 Гц / 60 Гц / 400 Гц 100 - 240 В / 50 Гц / 60 Гц |
| Потребляемая мощность | 50 Вт (макс.) |
| Метод охлаждения | вентилятор |
| Габариты | 323,1 мм × 160,8 мм × 122,4 мм |
| Вес нетто | 3300 г |
| Комплектация | цифровой осциллограф Rigol DS1104Z – 1 шт |
|
пассивные щупы (150 МГц) – 4 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт |
|
Высококачественный цифровой осциллограф RIGOL DS1104Z - высокоточный прибор основанный на технологии Ultra Vision, сочетающий в себе большую длину записи осциллограммы, полосу пропускания 100 МГц и частоту дискретизации 1 Гвыб/с для четырех каналов. Этот прибор может полноправно считаться Вашим помощником в задачах по тестированию различных классов электронного оборудования, так как, имеет небольшой уровень шума, усовершенствованные возможности по запуску и прекрасные демонстрационные способности. Высокопроизводительный, надежный и удобный в эксплуатации прибор, по доступной цене, имеет небольшой вес и размер, высокую временную и температурную стабильность. Осциллограф RIGOL DS1104Z применяется в промышленных и научных лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Цифровой осциллограф RIGOL DS1104Z (2 канала х 100 МГц) имеется на складе, отправка в течении суток. Срок доставки по России от 3 до 7 дней. Отправляем EMS. Доставка по России бесплатно. Оплата при получении.
Обзорная таблица| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
|
Количество каналов (аналоговых) |
2 + внешний запуск | 4 | 2 + внешний запуск |
2 (аналоговые) 16 (цифр.EXT) |
||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с |
2 Гвыб/с |
500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
|
Чувствительность |
2мВ/дел - 10В/дел |
1мВ/дел - 10В/дел |
500мкВ/дел - 10В/дел |
1мВ/дел - 20В/дел |
||||
| Коэффициент развертки |
5 нс /дел - 50 с/дел |
2 нс /дел - 50 с/дел |
5 нс/дел - 50 с/дел |
5 нс/дел - 1000 с/дел |
5 нс /дел - 50 с/дел |
|||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс |
1МОм±2% |
1МОм±1% |
1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек |
30000 осц./сек |
||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей |
14,5 см |
17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы |
USB Device, USB Host, RS-232, P/F Out |
USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
USB Host, USB-device, RS232 |
||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты |
303 мм х 154 мм х 133 мм |
323,1 мм×160,8 мм × 122,4 мм |
323,1 мм × 160,8 мм × 122,4 мм |
305 мм х 120 мм х 155 мм |
||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия |
DS1000E |
DS1000Z |
DS2000A |
DS1000U |
||||
Документация и ПО RIGOL DS1104Z
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа RIGOL DS1104Z
Язык:
Русский
Размер и тип:
3,14 МБ,
PDF
Руководство по эксплуатации цифрового осциллографа RIGOL DS1104Z
Язык:
Английский
Размер и тип:
4 МБ,
PDF
Отзывы RIGOL DS1104Z
Евгений А.
06.03.2017 14:44:57
Спасибо за доставку до двери, качественный осцилограф стоит своих денег.
