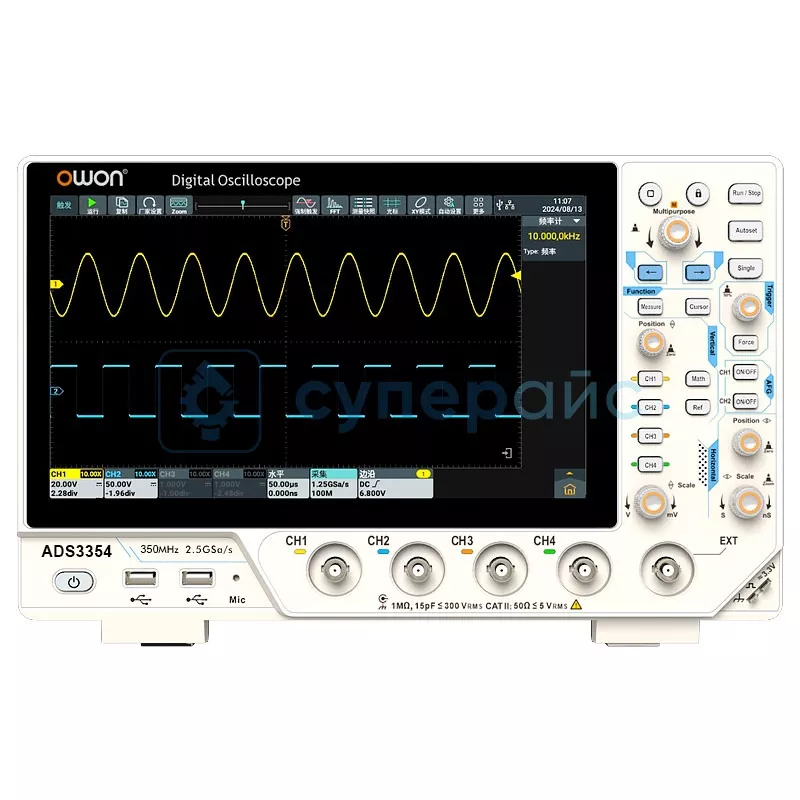

Осциллограф цифровой настольный Owon ADS3354

Код товара: 30158

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор OWON в России

OWON
О товаре
Осциллограф высокочастотный OWON ADS3354
Декодирование шин I2C, SPI, RS232, CAN, UART, LIN
Количество каналов: 4 + 1 (внешний)
Полоса пропускания: 350 МГц
Частота дискретизации: 2,5 ГВыб/с
198 190 руб.
198 190 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
О товаре
Осциллограф высокочастотный OWON ADS3354
Декодирование шин I2C, SPI, RS232, CAN, UART, LIN
Количество каналов: 4 + 1 (внешний)
Полоса пропускания: 350 МГц
Частота дискретизации: 2,5 ГВыб/с

Технические характеристики OWON ADS3354

Количество каналов 4 + 1 (внешний)
Полоса пропускания 350 МГц
Частота дискретизации 2,5 ГВыб/с (1 канал);
1,25 ГВыб/с (2 канала);
1,25 ГВыб/с (все каналы)
Время нарастания ≤ 1 нс
Вертикальное разрешение 8 бит
Длина записи 100 М
Частота обновления сигнала 500000 осциллограмм / с
Горизонтальный масштаб 2 нс/дел – 1000 с/дел, шаг 1 – 2 – 5
Вертикальная чувствительность 500 мкВ/дел - 10 В/дел
Тип триггера Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN
Декодирование шин I2C, SPI, RS232, CAN, UART, LIN
Режим триггера автоматический, нормальный и одиночный
Математические функции +, -, *, /, Intg, Diff, Sqrt, Function operation (Lg, Ln, Exp, Abs, Sine, Cosine, Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms,dBVrms,Radians,Degrees)
Вертикальный диапазон ± 2 В (500 мкВ/дел - 50 мВ/дел);
± 20 В (100 мВ/дел - 500 мВ/дел);
± 250 В (1 В/дел - 10 В/дел)
Входное сопротивление 1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ;
50 Ом ± 2 %
Точность усиления постоянного тока ≤ 1 мВ: 4 %;
≥ 2 мВ: 3 %
Поддержка SCPI есть
Функция мультитриггера и декодирования шин есть
Функция лупы есть
Общие характеристики
Дисплей 10,1-дюймовый, TFT ЖК-экран, 1024 x 600
Интерфейс HDMI, USB device, USB Host, Trig Out (P/F), USB Type-C, LAN
Источник питания 100 - 240 В переменного тока, 50/60 Гц, CAT II
Потребляемая мощность < 35 Вт
Предохранитель 2 А, класс Т, 250 В
Метод охлаждения вентилятор
Рабочая температура 0 - 40 ℃
Температура хранения - 20 - 60 ℃
Относительная влажность ≤ 90 %
Габариты изделия 325 x 111,5 x 209 мм
Габариты упаковки 440 x 230 x 340 мм
Вес 3,2 кг
Вес брутто 4,85 кг
Комплектация осциллограф OWON ADS3354 - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
зонд - 1 шт
регулировочная отвертка - 1 шт
руководство пользователя - 1 шт

Обзорная таблица осциллографов OWON ADS3000

Характеристики ADS3104 ADS3204 ADS3354 ADS3504
Количество каналов 4 + 1 (внешний)
Время нарастания ≤ 3,5 нс ≤ 1,75 нс ≤ 1 нс ≤ 0,7 нс
Полоса пропускания 100 МГц 200 МГц 350 МГц 500 МГц
Частота дискретизации 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2-4 канала)
Вертикальное разрешение 8 бит
Длина записи 100 М
Частота обновления сигнала 500000 осциллограмм/с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность 500 мкВ / дел - 10 В / дел

Осциллограф OWON ADS3354: мощь и точность для профессионалов

Настольный осциллограф OWON ADS3354 — измерительный комплекс, созданный для решения самых сложных задач. Это инструмент для инженеров, разработчиков электроники и сервисов, которым требуется не просто видеть сигнал, а анализировать его. Высокая производительность прибора открывает новые возможности для диагностики и отладки сложных цифровых и аналоговых систем.

Универсальность данного осциллографа делает его незаменимым в различных сферах:

  • Разработка и ремонт электронной аппаратуры.
  • Образовательный процесс в технических вузах и колледжах.
  • Научные исследования, требующие точных измерений.
  • Автомобильная электроника, где критически важно декодирование шин CAN, LIN и других протоколов.

Преимуществом модели является продвинутая система анализа цифровых сигналов. Аппарат с легкостью выполняет декодирование шин I2C, SPI, RS232, UART, что ускоряет поиск неисправностей в микропроцессорных системах. Полоса пропускания и частота дискретизации гарантируют, что даже быстропротекающие процессы будут захвачены и детально отображены на 10-дюймовом экране с высоким разрешением. Этот осциллограф отличается интуитивно понятным управлением и эргономичным дизайном. Благодаря таким функциям, как масштабирование участков и расширенные математические операции, он превращает сложный анализ данных в наглядный и эффективный процесс. Множество интерфейсов для подключения к ПК и передачи данных делают его центральным элементом измерительной лаборатории. Многофункциональный осциллограф OWON ADS3354 – это вложение в точность, надежность и профессиональный результат.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
