Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)

Доставка бесплатно
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц)
7 999 руб.
Входящий сигнал
Тип входного напряжения AC,DC
Входные каналы осциллографа 1
Оси дисплея Y-T
Входной импеданс 1 МОм, 25 пФ
Максимальное входное напряжение 40 В (пробник 1:1), 400 В (пробник 10:1), 2000 В (пробник 100:1)
Коэф. деления (стандартных пробников) 1X,10X
Коррекция по коэффициенту пробника 1X,10X,100X
Система сбора сигналов
Тип выборки в реальном времени, в случайном порядке
Объём памяти 2000 точек
Режим выборки прямая выборка, регистрация пиков
Вертикальная система
Входной диапазон 10 мВ-5 В X1; 100 мВ-50 В X10; 1 В-500 В х100 (1; 2,5; 5)
Погрешность по вертикали ±3%
Разрешение по вертикали 8 бит
Пропускная способность 20 МГц
Горизонтальная система
Частота дискретизации 200 МВыб/с
Чувствительность 10 нс/дел - 50 с/дел (1; 2,5; 5 шаг), 100 мс/дел - 5с/дел  (сканирование)
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Тип по фронту (нарастающему / ниспадающему)
Автоматическое обнаружение 50 Гц - 40 МГц
Система измерения
Курсорные измерения ручной режим установки курсоров по времени и напряжению
Измерение от пика до пика значения частоты
Оснащение
Экранный интерфейс русский
Дисплей 3,2" TFT, подсветка LCD, 320 х 240, 16 бит

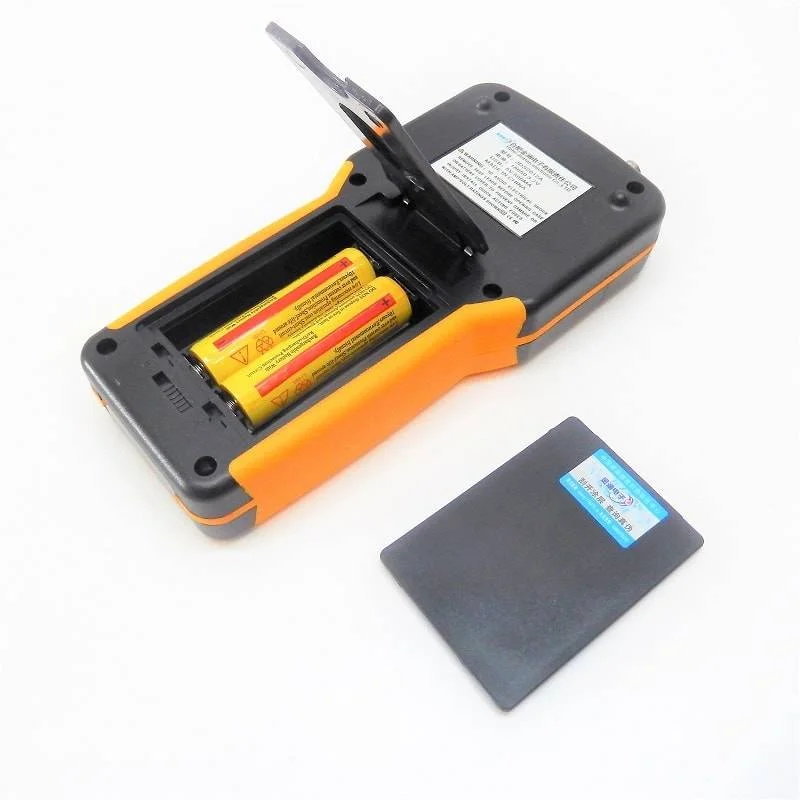

Питание литиевый аккумулятор 2000 мАч (до 5-ми часов работы)
Размер 202 x 100 x 35 мм
Вес 970 г

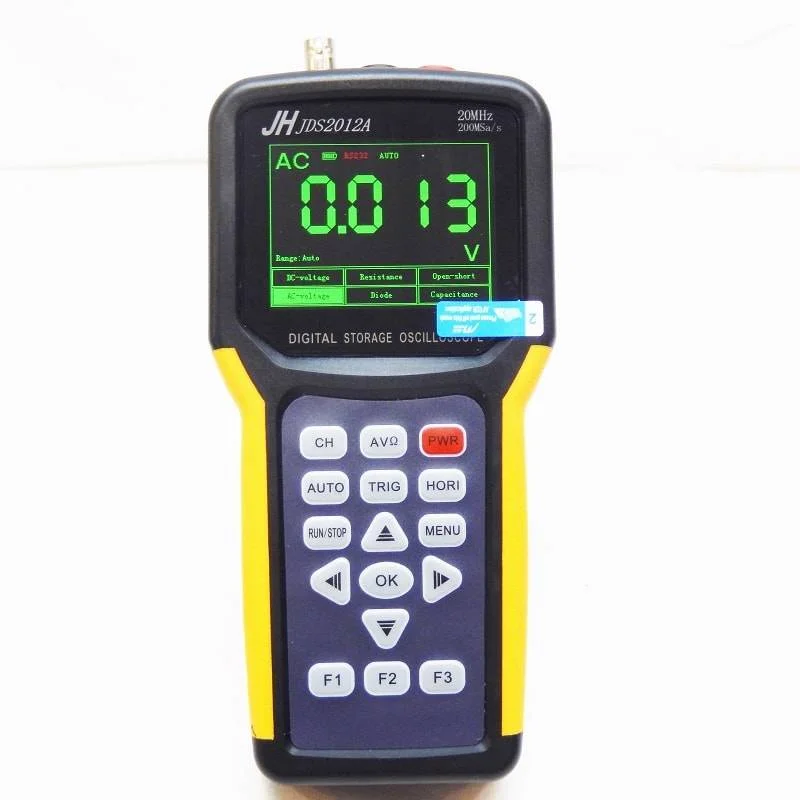

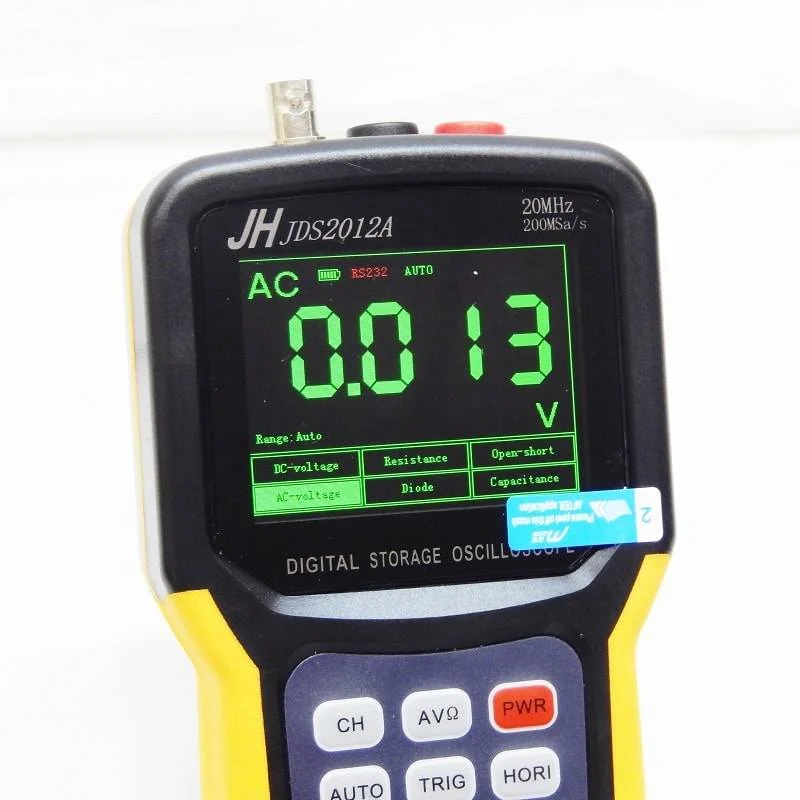

Функции мультиметра
Чтение 4000 граф
Постоянное напряжение 400 мВ / 4,000 В / 40,00 В / 400,0 В / 1000 В
Переменное напряжение 400 мВ / 4,000 В / 40,00 В / 400,0 В / 750 В
Сопротивление 400,0 Ом / 4,000 кОм / 40,00 кОм / 400,0 кОм / 4,000 МОм / 40,00 МОм
Ёмкость 51.20 нФ / 512.0 нФ / 5.120 мкФ / 51.20 мкФ / 100 мкФ
Тест диодов 0 В-1,5 В
Тестирование на проводимость
звуковой сигнал при сопротивлении ниже 60 Ом

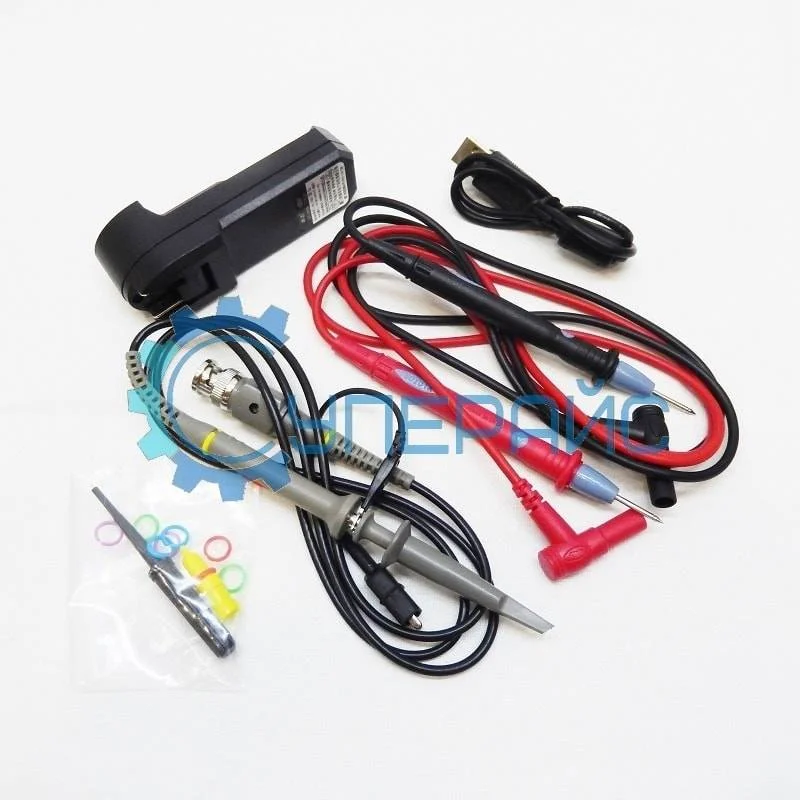

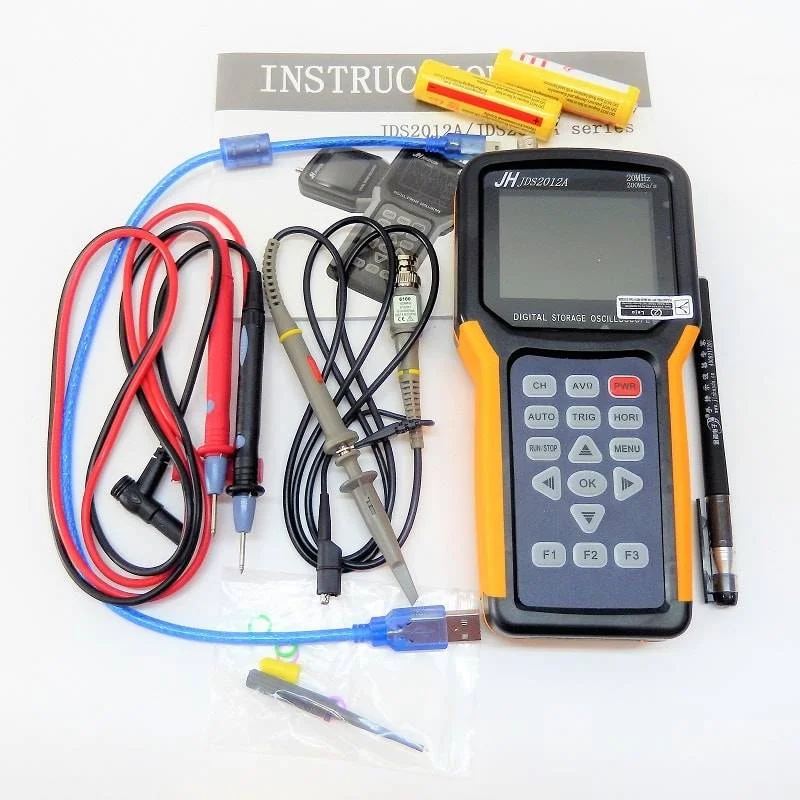

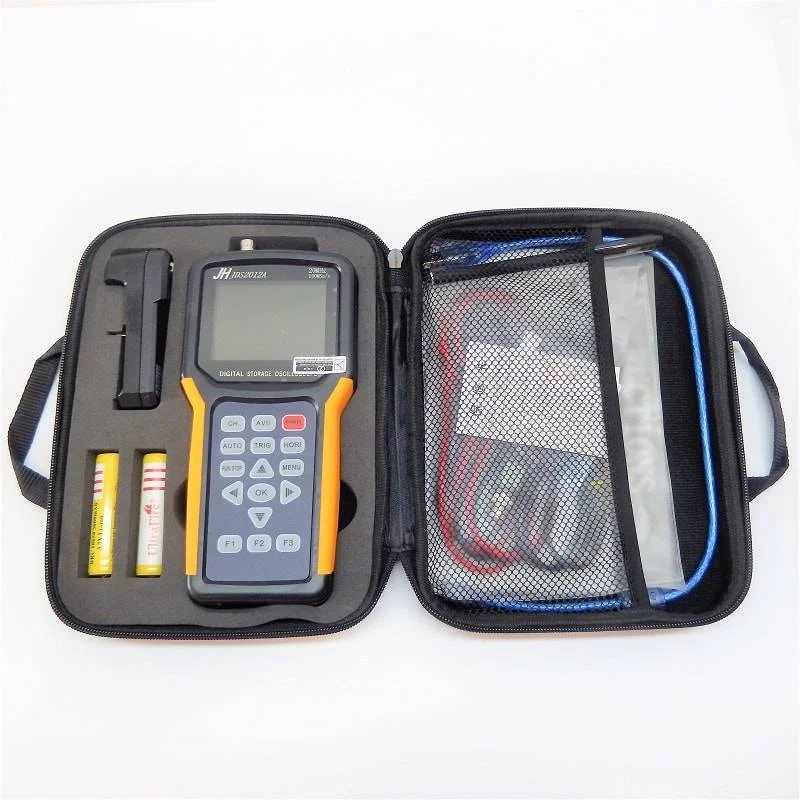

Комплектация:
портативный цифровой осциллограф JINHAN JDS2012A –1 шт

измерительные щупы – 1 шт
измерительные щупы для мультиметра – 1 шт
зарядное устройство – 1 шт
кабель USB – 1 шт
литиевый аккумулятор на 3000 мА*ч – 1 шт
защитная пленка для экрана – 1 шт
черная ручка – 1 шт

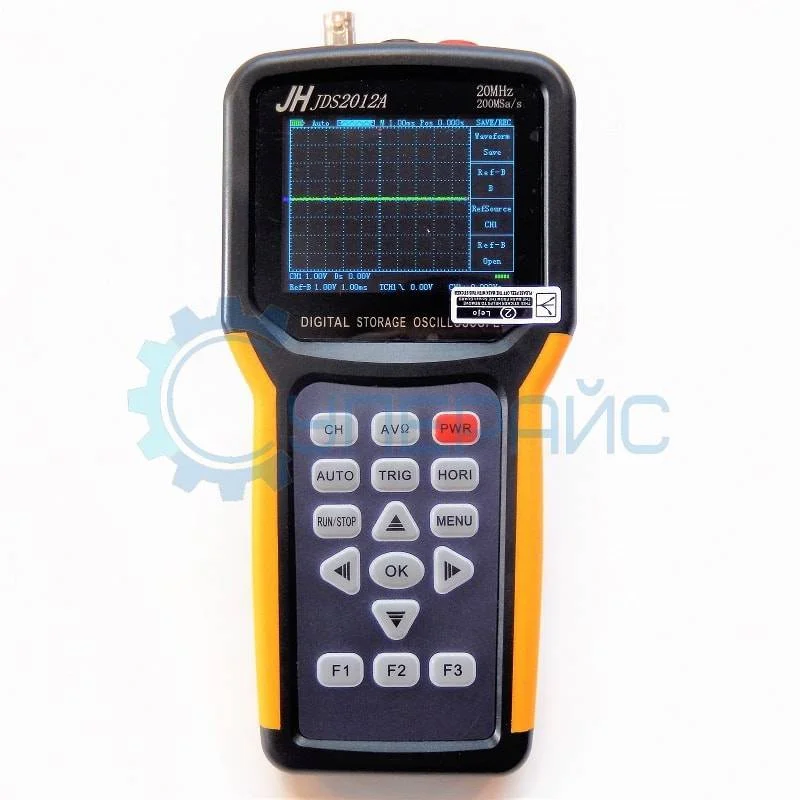

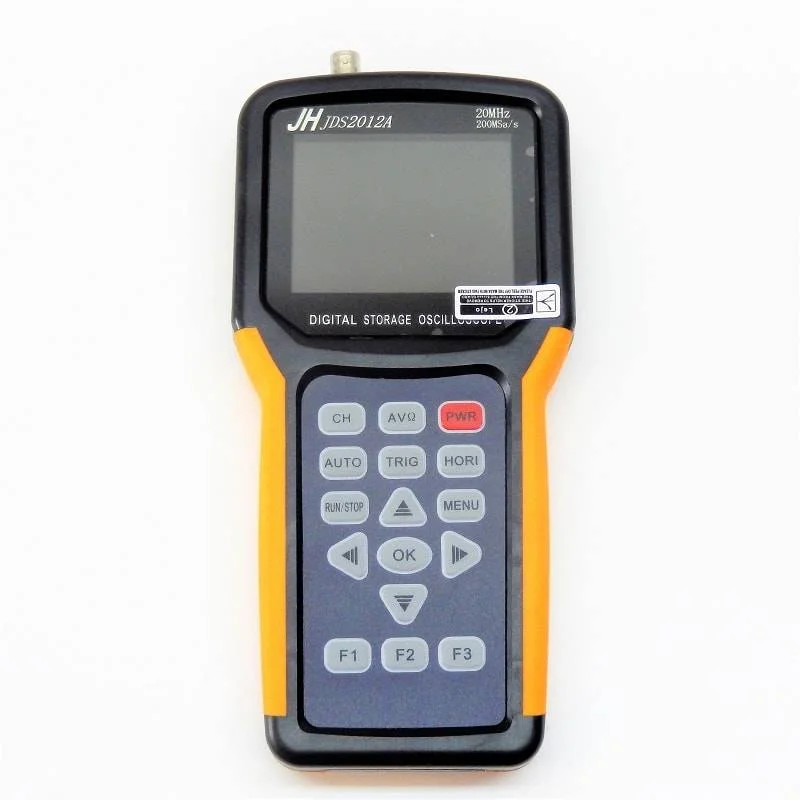

JINHAN JDS2012A - это одноканальный цифровой портативный осциллограф с функцией мультиметра. Прибор, с частотой дискретизации 200 МВыб/с, с полосой пропускания 20 МГц и объемом памяти 2000 точек, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов.  В режиме мультиметра прибор позволяет производить прозвонку контактов и тестирование диодов, измерять емкость, сопротивление и силу тока.  JINHAN JDS2012A обеспечивает высокоточный просмотр осциллограмм и позволяет хранить и печатать полученные результаты. Устройство просто в эксплуатации, имеет небольшой вес и габариты. Благодаря питанию от литиевых аккумуляторов портативный осциллограф приспособлен для работы в полевых условиях и способен обеспечивать до пяти часов автономной работы. Высокопроизводительный и удобный в обращении прибор, который подойдет как начинающим, так и профессионалам.

Обзорная таблица

Модель JDS2012A JDS2012S JDS2023 JDS2022A JDS3012A JDS3022E JDS3022A JDS3034
Количество каналов 1 1 2 2 2 2 2 4
аналоговый аналоговый аналоговый
и цифровой
аналоговый аналоговый
и цифровой
аналоговый аналоговый аналоговый
Полоса пропускания 20 МГц 25 МГц 20 МГц 20 МГц 30 МГц 50 МГц 50 МГц 30 МГц
Частота дискретизации 200 МВыб/с 200 МВыб/с 200 МВыб/с 200 МВыб/с 250 МВыб/с 500 МВыб/с 500 МВыб/с 250 МВыб/с
Мультиметр + + - - + - + -
Генератор сигналов - - + - + + + -
Последовательный
интерфейс
- - - - + + + +
Регистратор - - - - + + + +

Статьи и инструкции:
Видеообзоры:

Видеообзор цифрового портативного осциллографа JINHAN JDS2012A 1 канал 20 МГц


Магазин инструментов и электронных компонентов Суперайс является основным официальным представителем компании «Hefei Jinhan Electronic Co.Ltd» в России, производителя портативных осциллографов.

Страницы: 1 2 След.
Администратор Суперайс
Цитата
Guest пишет:
Хороший интернет магазин.Широкий ассортимент высококачественных товаров,по адекватным ценам,бесплатная доставка по России,быстрое оформление заказов.
Культурное и вежливое обслуживание.Часто пользуюсь их услугами.
Добрый день!

Благодарим Вас за положительный отзыв! Приятно осознавать, что наши старания не остаются незамеченными.
Будем рады и в будущем сотрудничать с Вами!

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Guest
Хороший интернет магазин.Широкий ассортимент высококачественных товаров,по адекватным ценам,бесплатная доставка по России,быстрое оформление заказов.
Культурное и вежливое обслуживание.Часто пользуюсь их услугами.
Имя Цитировать
Вадим
Свою цену оправдывает полностью. Немного привык к переключениям и стало очень удобно. Замеры делаются очень оперативно - посмотрел форму сигнала - измерил постоянную составляющую - проверил p-n-переход на пробой - вся картина ясна. Был слепым - стал зрячим. Фирме спасибо.
Имя Цитировать
Иван Васильевич Глазков
Заказ пришёл в Краснодар за 14 дней но так как почта здесь работает медленно то получил только после прибытия через 4 дня. Хотелось бы чтобы у вас была курьерская доставка через транспортную компанию. Качество товара без нареканий. Но хотелось бы чтобы была инструкция на русском языке. Конечно видео ролик магазина о товаре очень помог. Мне 68 и с английским знаком поверхностно. А ассортимент товара конечно можно расширить но это дело маркетинга. Я например увидел небольшой выбор жк индикаторов не увидел совсем четырёх строчных 20 символьных и 16 символьных, процессоров. Но это моё мнение понятно что это частное мнение. Сам процесс мне понравился. Спасибо.
Имя Цитировать
Vyacheslav Karmanov
Здравствуйте! Заказывал осциллограф. Заказ, оплата - все очень удобно. Пришел очень быстро: всего через 7 или 8 дней. Содержание полностью соответствует описанию.
Имя Цитировать
Артём

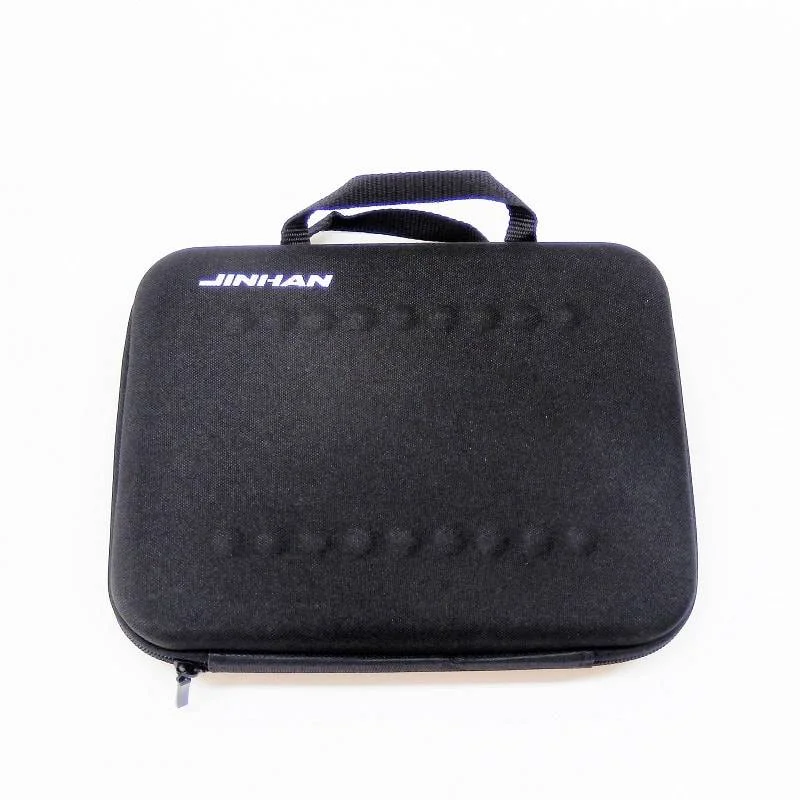

Посылка пришла быстро, все упаковано как надо сам Осцилограф в удобном кейсе, доставка была бесплатная оплатил на свой почте при получении.
Имя Цитировать
Михаил
Эта модель содержит ЗАСАДУ. Мультиметр не развязан с осциллографом, если при подключенном щупе осциллографа попытаться воспользоваться мультиметром (или наоборот) - приборчик дохнет с дымом. В остальном - все неплохо. Кто купил - заткните дырки мультиметра. Еще и током может ударить, если, меряя высокое напряжение, хвататься за BNC-разъем.
Моя тема на форуме: Тема на форуме
Имя Цитировать
Леонид
в принципе, покупка прошла хорошо. и если бы у них была курьерская служба, это вообще супер было бы, но и так магазину не за что снижать оценку, с заказом никаких проблем не было.
Имя Цитировать
Guest
Хороший магазин, никогда не обманут, цены по душе  :D , в общем, советую)!
Имя Цитировать
Даня
Хороший интернет магазин, спасибо мой осцилограф пришел на почту без проблем и впринципе за неделю долетел до Екатеринбурга, то меня устроило.
Имя Цитировать
