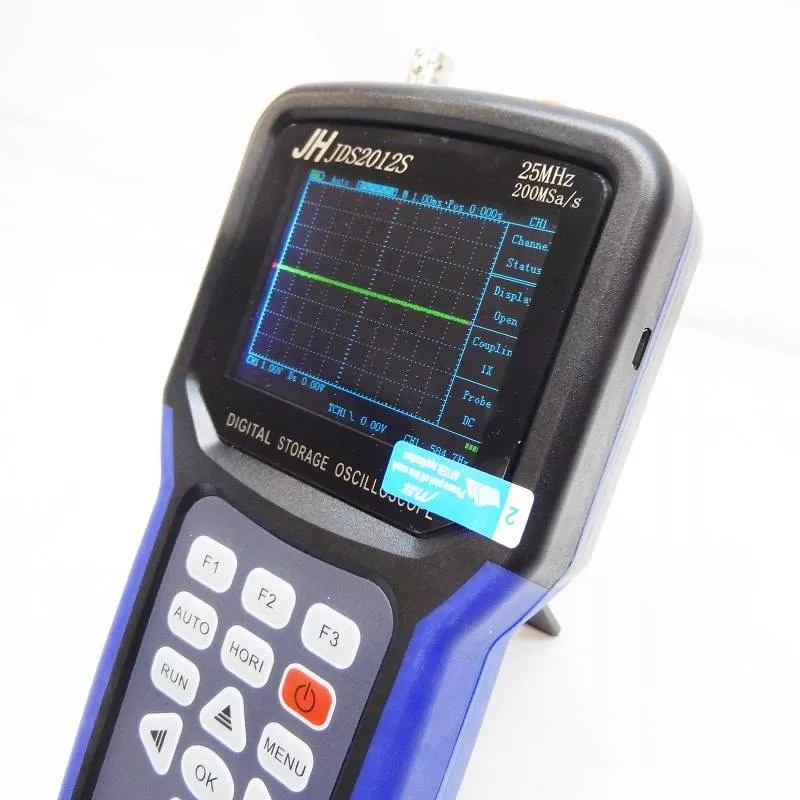

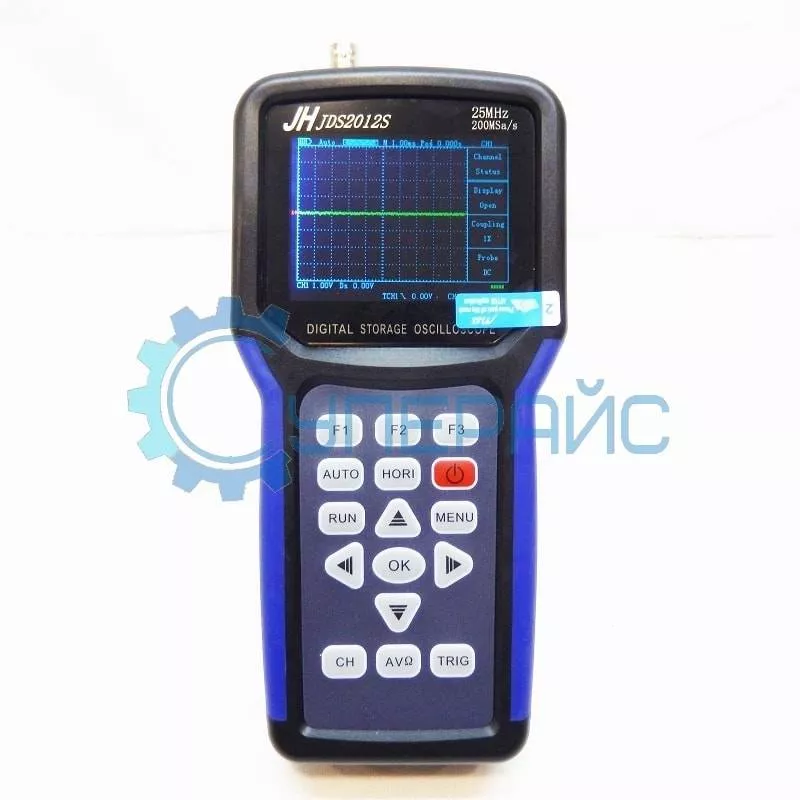

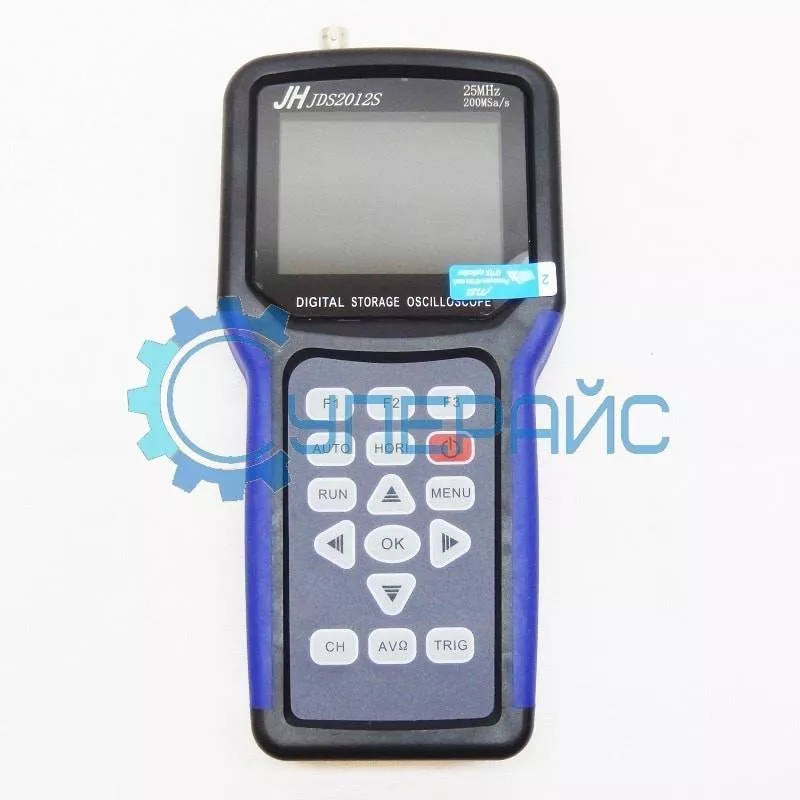

Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 4152
            [SRC] => /upload/iblock/cfd/cfd2f1d91ac90c5987848170041bf8a3.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 4153
            [SRC] => /upload/iblock/1b5/1b52df735a7be84d9ef8d04f0299def2.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 4154
            [SRC] => /upload/iblock/6ab/6abac83fda33171f850b5dff70f7fc8a.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 4155
            [SRC] => /upload/iblock/a38/a383daa14a3b923a6d01bcb4dd6f4bda.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 4156
            [SRC] => /upload/iblock/9fc/9fc3b961041d148aefc8ab193a05984c.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 4157
            [SRC] => /upload/iblock/b49/b49783255c526724bc1a6f7d358a9ff5.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 4158
            [SRC] => /upload/iblock/0b5/0b5a6604e5bbeb3bb34cd7d0aaa7ebdb.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 4159
            [SRC] => /upload/iblock/551/55175f5b100f648c27dde5d0c5e89999.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 4160
            [SRC] => /upload/iblock/ca1/ca1bbff3b28f0d0cd2f006b8c48a07e2.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
Портативный осциллограф JINHAN JDS2012S с мультиметром (1 канал, 25 МГц)
9 499 руб.
Входящий сигнал
Тип входного напряжения AC, DC
Входные каналы осциллографа 1
Оси дисплея Y-T
Входной импеданс 1 МОм 25 пФ
Максимальное входное напряжение 40 В (пробник X1); 400 В (пробник X1); 2000 В (пробник X100)
Коэф. деления (стандартных пробников) 1X, 10X
Коррекция по коэффициенту пробника 1X, 10X, 100X
Система сбора сигналов
Тип выборки в реальном времени, в случайном порядке
Объём памяти 2000 точек
Режим выборки прямая выборка, регистрация пиков
Вертикальная система
Входной диапазон 10 мВ - 5 В (пробник 1X); 100 мВ - 50 В (пробник 10X) (1; 2,5; 5)
Погрешность по вертикали ±3%
Разрешение по вертикали 8 бит
Пропускная способность 25 МГц
Горизонтальная система
Частота дискретизации 200 Выб/с
Чувствительность 10 нс/дел - 5 с/дел
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Тип по фронту (нарастающему / ниспадающему)
Автоматическое обнаружение 50 Гц - 40 МГц
Система измерения
Курсорные измерения ручной режим установки курсоров по времени и напряжению
Измерение от пика до пика значения частоты
Оснащение
Экранный интерфейс русский
Дисплей 3,2" TFT, подсветка LCD, 320 х 240, 16 бит

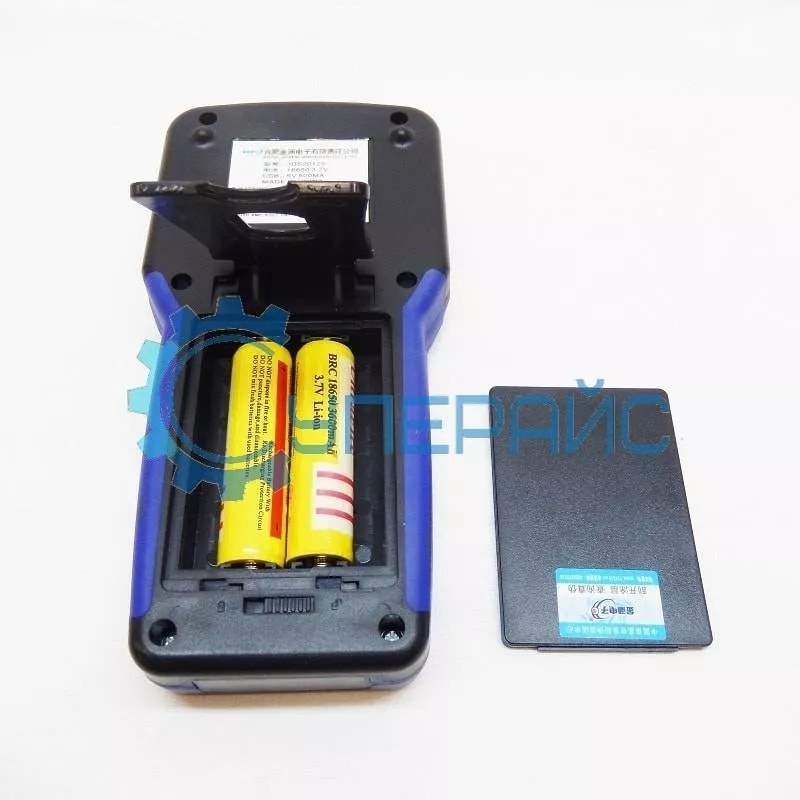

Питание литиевый аккумулятор 3000 мАч (до 5-ти часов работы)
Размер 202 x 100 x 35 мм
Вес 970 г

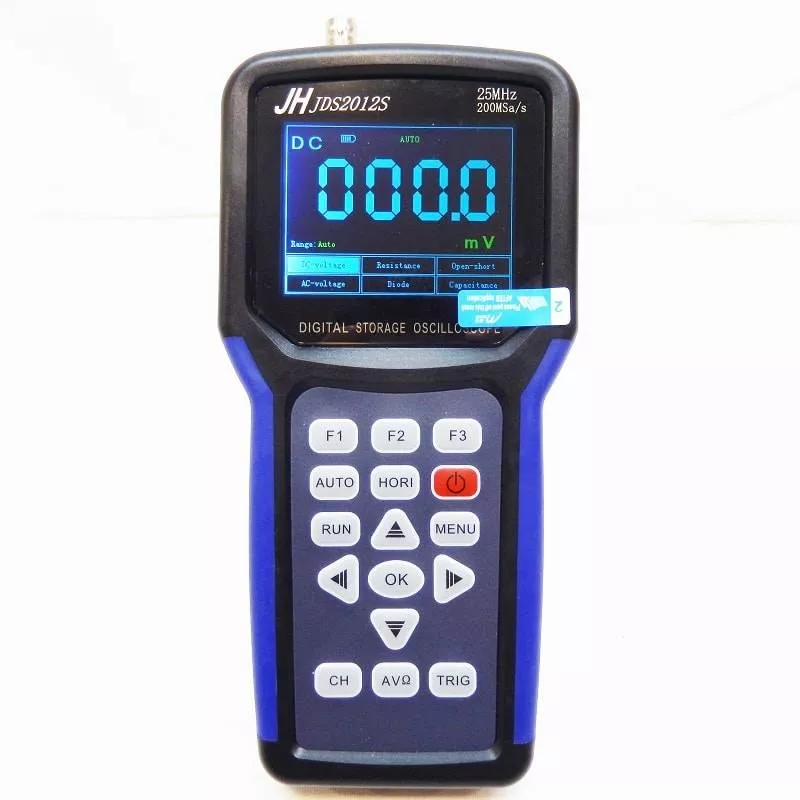

Функции мультиметра
Чтение 6000 граф
Постоянное напряжение 400,0 мВ / 4,000 В / 40,00 В / 400,0 В / 1000 В
Переменное напряжение 400,0 мВ / 4,000 В / 40,00 В / 400,0 В / 750 В
Сопротивление 400,0 Ом / 4,000 кОм / 40,00 кОм / 400,0 кОм / 4,000 МОм / 40,00 МОм
Ёмкость 51,2 нФ / 512,0 нФ / 5,120 мкФ / 51,20 мкФ / 100 мкФ
Тест диодов 0 В - 1,5 В
Тестирование на проводимость звуковой сигнал при сопротивлении ниже 60 Ом

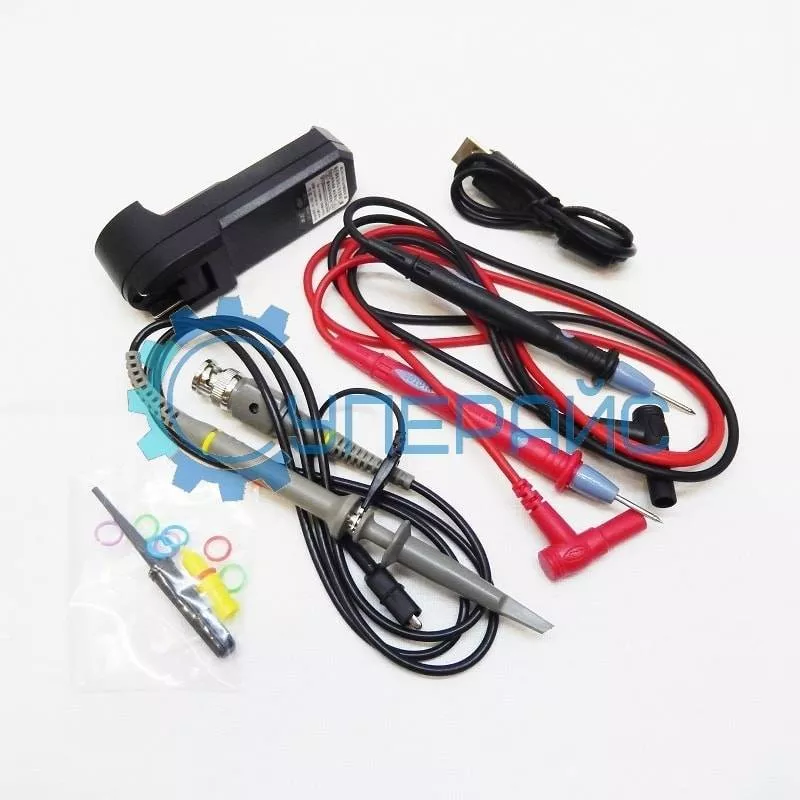

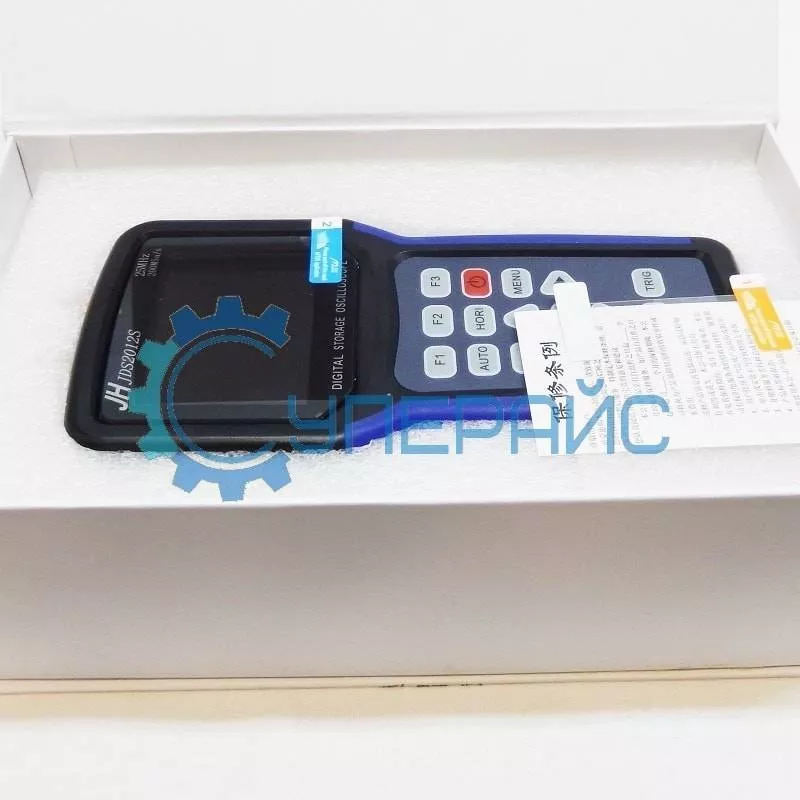

Комплектация: портативный цифровой осциллограф JINHAN JDS2012S - 1 шт

измерительные щупы – 1 шт
измерительные щупы для мультиметра – 1 шт
зарядное устройство – 1 шт

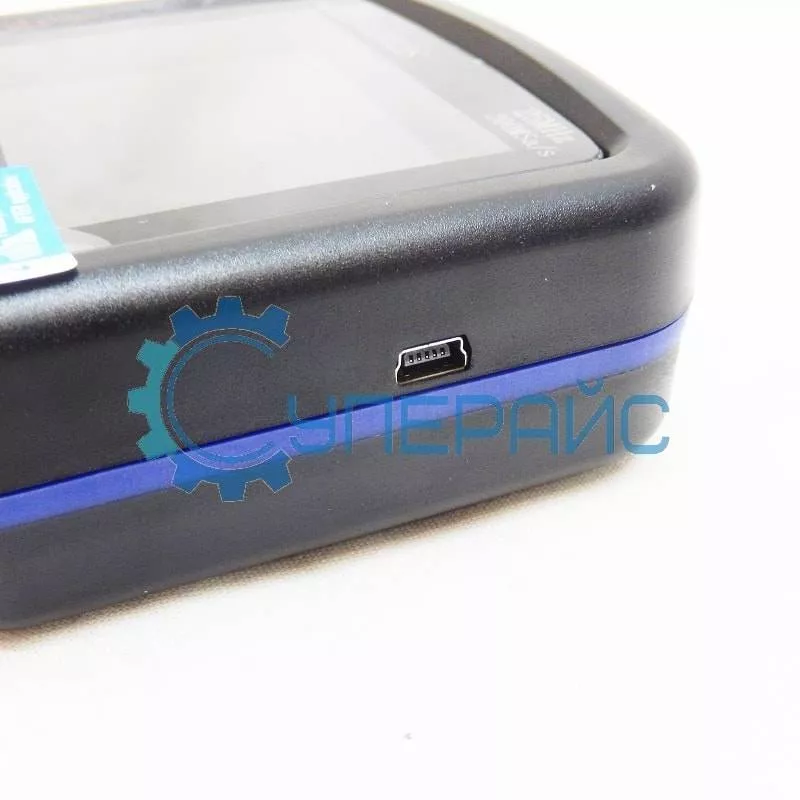

кабель USB – 1 шт
литиевый аккумулятор на 3000 мА*ч – 1 шт
защитная пленка для экрана – 1 шт
черная ручка – 1 шт

JINHAN JDS2012S - это одноканальный цифровой портативный осциллограф с функцией мультиметра. Прибор, с частотой дискретизации 200 МВыб/с, с полосой пропускания 25 МГц и объемом памяти 4000 точек, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов.  В режиме мультиметра прибор позволяет производить прозвонку контактов и тестирование диодов, измерять емкость, сопротивление и силу тока.  JINHAN JDS2012S обеспечивает высокоточный просмотр осциллограмм и позволяет хранить и печатать полученные результаты. Устройство просто в эксплуатации, имеет небольшой вес и габариты. Благодаря питанию от литиевых аккумуляторов портативный осциллограф приспособлен для работы в полевых условиях и способен обеспечивать до пяти часов автономной работы. Высокопроизводительный и удобный в обращении прибор, который подойдет как начинающим, так и профессионалам.

Обзорная таблица

Модель JDS2012A JDS2012S JDS2023 JDS2022A JDS3012A JDS3022E JDS3022A JDS3034
Количество каналов 1 1 2 2 2 2 2 4
аналоговый аналоговый аналоговый
и цифровой
аналоговый аналоговый
и цифровой
аналоговый аналоговый аналоговый
Полоса пропускания 20 МГц 25 МГц 20 МГц 20 МГц 30 МГц 50 МГц 50 МГц 30 МГц
Частота дискретизации 200 МВыб/с 200 МВыб/с 200 МВыб/с 200 МВыб/с 250 МВыб/с 500 МВыб/с 500 МВыб/с 250 МВыб/с
Мультиметр + + - - + - + -
Генератор сигналов - - + - + + + -
Последовательный
интерфейс
- - - - + + + +
Регистратор - - - - + + + +
