Цифровой портативный осциллограф JINHAN JDS3012A 5 в 1 (2 канала, 30 МГц)
Цифровой портативный осциллограф JINHAN JDS3012A 5 в 1 (2 канала, 30 МГц)
Цифровой портативный осциллограф JINHAN JDS3012A 5 в 1 (2 канала, 30 МГц)
Цифровой портативный осциллограф JINHAN JDS3012A 5 в 1 (2 канала, 30 МГц)
Цифровой портативный осциллограф JINHAN JDS3012A 5 в 1 (2 канала, 30 МГц)
14 999 руб.
Входящий сигнал
Режимы входа AC, DC

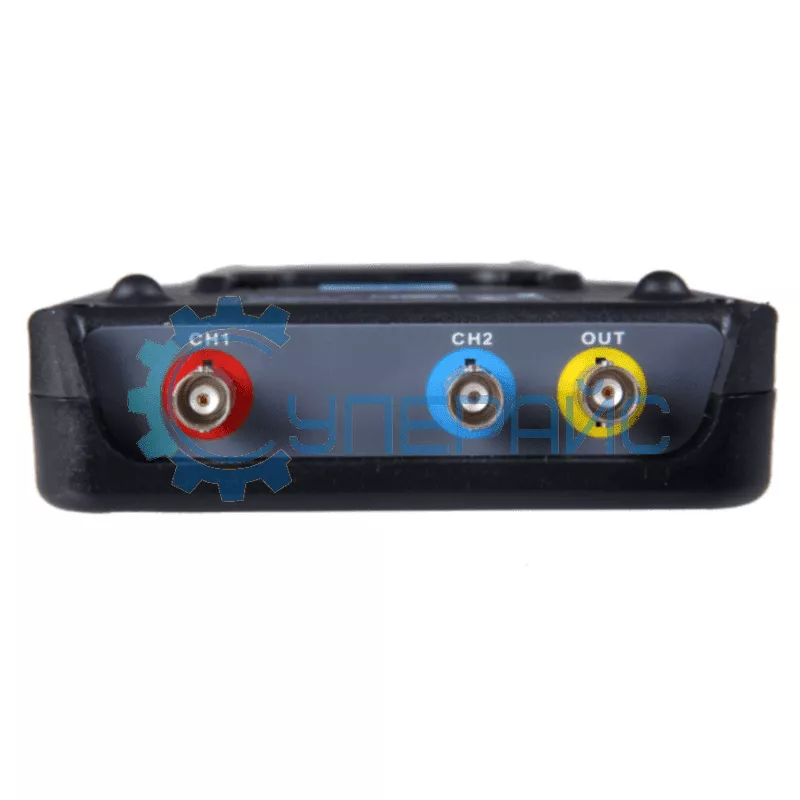

Количество каналов 2 (1 - аналоговый, 1 - цифровой)
Оси дисплея Y-T
Входной импеданс 1 МОм, 25 пФ
Максимальное входное напряжение 40 В (пробник 1:1), 400 В (пробник 10:1),  4000 В (пробник 100:1)
Коэф. деления (стандартных пробников) х1; х10
Коррекция по коэффициенту пробника х1; х10; х100
Система сбора сигналов
Тип выборки в реальном времени
Объем памяти 16 000 точек
Режим выборки прямая выборка, регистрация пиков
Вертикальная система
Входной диапазон 10 мВ-5 В (пробник 1X); 100 мВ-50 В (пробник 10X); 1 В-500 В (пробник 100X) (1; 2,5; 5)
Погрешность по вертикали ±3%
Разрешение 8 бит
Пропускная способность 30 МГц (измерение параметров до 60 МГц )
Горизонтальная система
Скорость выборки 250 МВ/с
Диапазон разверки 10 нс/Дел - 5 с/Дел.
Режим формирование формы векторный
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Тип по фронту (нарастающему / ниспадающему)
Система измерения
Курсорные измерения ручной режим установки курсоров по времени и напряжению
Измерения автоматические амплитуда, частота, период, заполнение импульсов
Генератор
Диапазон частот 1 Гц - 20 МГц (синусоидальная), 1 Гц - 5 МГц ( прямоугольная, треугольная, пилообразная)
Заполнение импульсов 0% - 100%
Вых. напряжение 100 мВ - 4 В
Смещение ± 0 В - 2 В
Мультиметр
Максимальное количество отсчетов   6000
Напряжение DC 60,00 мВ; 600,0 мВ; 6,000 В; 60,00 В; 600,0 В; 1000 В
Напряжение AC 60,00 мВ; 600,0 мВ; 6,000 В; 60,00 В; 600,0 В; 750 В
Ток DC 60,00 мА; 600,0 мА; 6,000 А; 10,00 А
Ток AC 60,00 мА; 600,0 мА; 6,000 А; 10.00 А
Сопротивление 600,0 Ом; 6,000 кОм; 60,00 кОм; 600,0 кОм; 6,000 МОм; 60,00 МОм
Ёмкость 40,00 нФ; 400,0 нФ; 4,000 нФ; 40,00 нФ; 400,0 нФ; 4000 нФ
Прозвонка цепи звуковой сигнал до 30 Ом
Тестирование диодов 0 В~2,0 В
Регистратор
Временная база 100 мс - 5 сек.
Анализатор шин UART
Диапазон скоростей 1200 - 115200
Биты данных 8, 9
Биты чётности NO, ODD , EVEN
HEX 1; 0,5; 2; 1,5
Габариты 10, 16
Общие характеристики
Экранный интерфейс английский
Дисплей 4,3" технология TFT, подсветка LCD, 16 бит, 400 х 272
Питание литиевый аккумулятор 3000 мАч (до 5-ти часов работы)
Размер 220 х 128 х 37 мм
Вес
1200 г

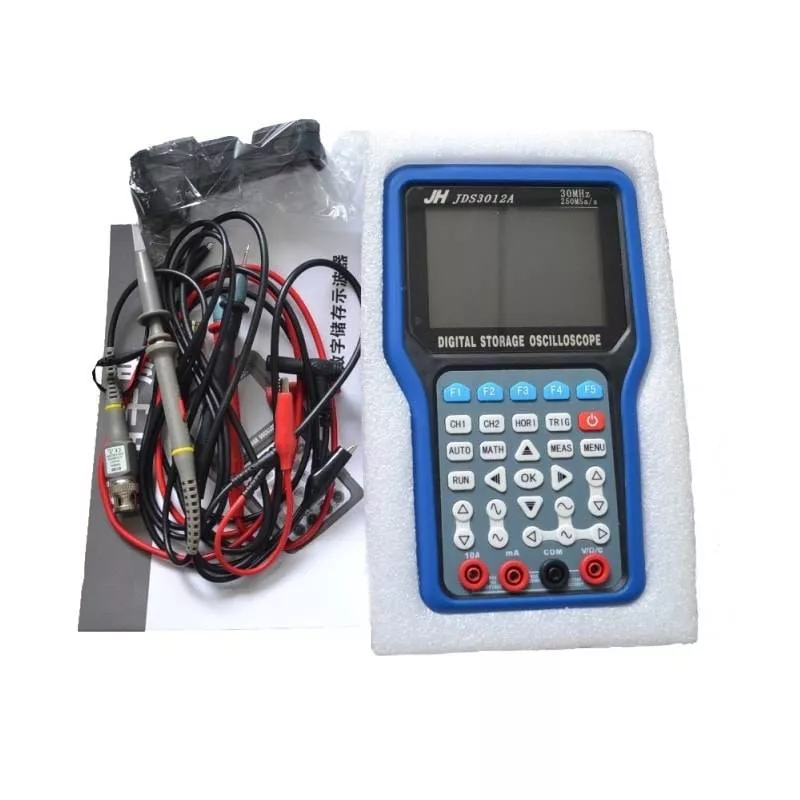

Комплектация:
портативный цифровой осциллограф JINHAN JDS3012A - 1 шт

измерительные щупы – 1 шт
измерительные щупы для мультиметра – 1 шт
зарядное устройство – 1 шт
кабель USB – 1 шт
литиевый аккумулятор на 3000 мА*ч – 2 шт
диск с инструкцией – 1 шт
защитная пленка для экрана – 1 шт
черная ручка – 1 шт

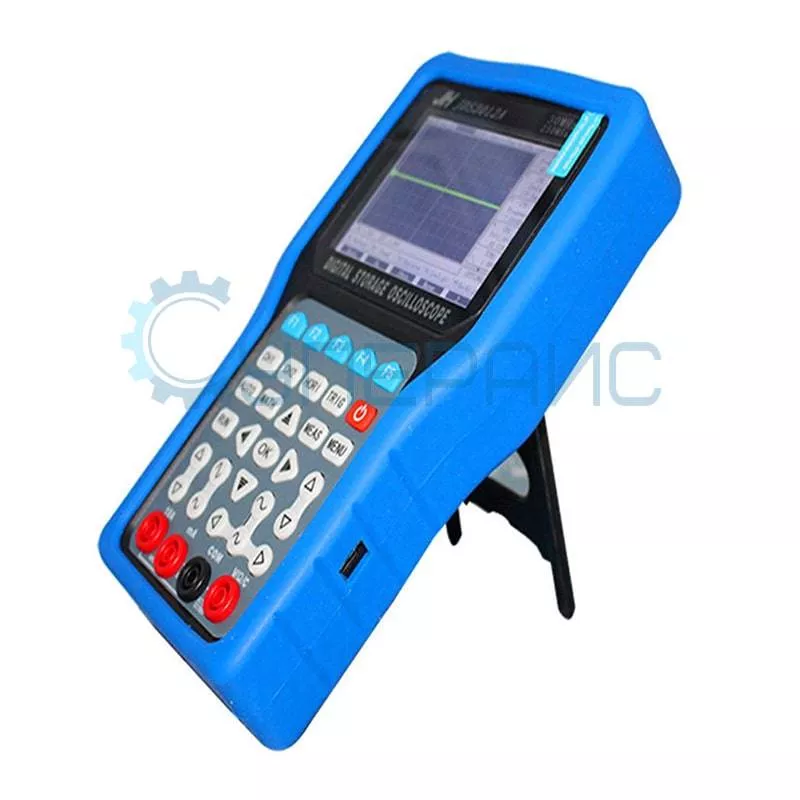

Двухканальный цифровой портативный осциллограф JINHAN JDS3012A представляет собой многофункциональный прибор, имеющий в своем составе не только осциллограф, но и встроенный генератор сигналов, мультиметр, логгер и анализатор шин UART. Объем памяти осциллографа JINHAN JDS3012A достигает 16 000 точек, полоса пропускания 30 МГц, частота дискретизации 250 МВыб/с. Дизайн панели управления выглядит несколько иначе, чем у предыдущих моделей серии приборов JINHAN, что тоже связано с расширенным функционалом.  Прибор оснащен 4,3 дюймовым LCD дисплеем с разрешением 400 х 272  для более удобного использования, прост в применении, имеет маленький вес и габариты. Благодаря питанию от литиевых аккумуляторов портативный осциллограф приспособлен для работы в полевых условиях и способен обеспечивать до пяти часов автономной работы. JINHAN JDS3012A - это высокопроизводительный, надежный и качественный прибор, который поможет Вам в организации проведения испытаний и исследований в различных областях связи.

Обзорная таблица

Модель JDS2012A JDS2012S JDS2023 JDS2022A JDS3012A JDS3022E JDS3022A JDS3034
Количество каналов 1 1 2 2 2 2 2 4
аналоговый аналоговый аналоговый
и цифровой
аналоговый аналоговый
и цифровой
аналоговый аналоговый аналоговый
Полоса пропускания 20 МГц 25 МГц 20 МГц 20 МГц 30 МГц 50 МГц 50 МГц 30 МГц
Частота дискретизации 200 МВыб/с 200 МВыб/с 200 МВыб/с 200 МВыб/с 250 МВыб/с 500 МВыб/с 500 МВыб/с 250 МВыб/с
Мультиметр + + - - + - + -
Генератор сигналов - - + - + + + -
Последовательный
интерфейс
- - - - + + + +
Регистратор - - - - + + + +
