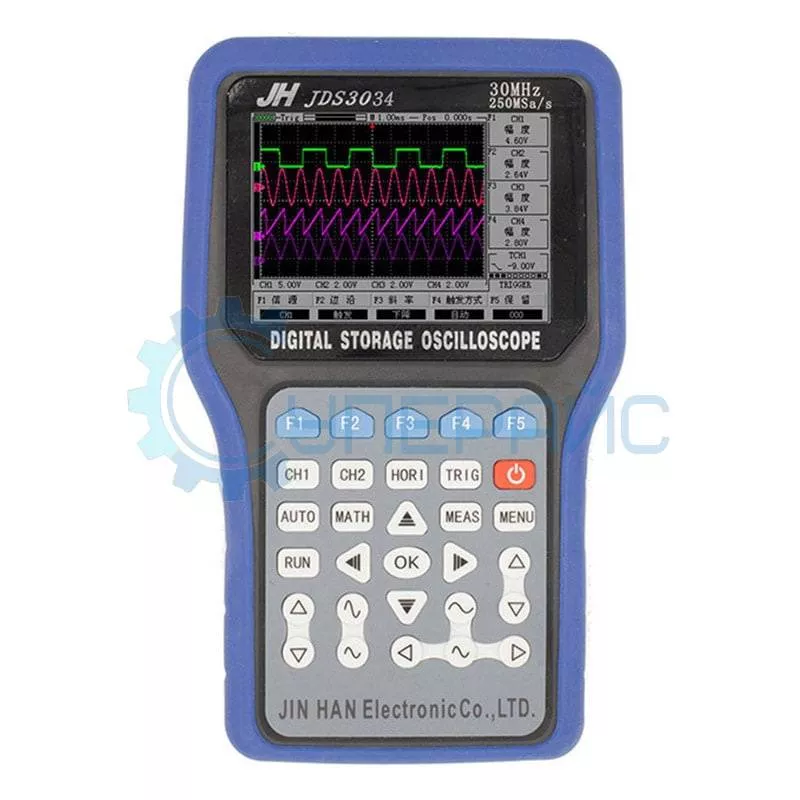

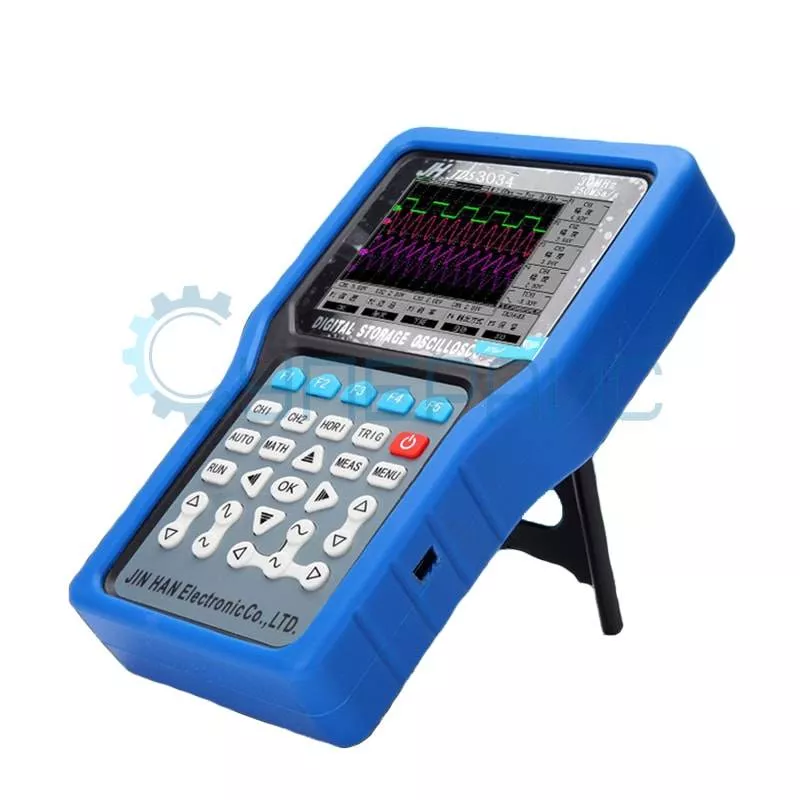

Цифровой портативный осциллограф JINHAN JDS3034 3 в 1 (4 канала, 30 МГц)
Код товара: 2520
Гарантия 12 месяцев
Официальный дилер JINHAN в России
О товаре Встроенный регистратор и анализатор шин UART
Количество каналов: 4
Полоса пропускания: 30 МГц
Частота дискретизации: 250 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный регистратор и анализатор шин UART
Количество каналов: 4
Полоса пропускания: 30 МГц
Частота дискретизации: 250 МВыб/с
Технические характеристики JINHAN JDS3034
| Входящий сигнал | |
| Режимы входа | AC, DC |
| Количество каналов | 4 |
| Оси дисплея | X-Y; Y-T |
| Входной импеданс | 1 МОм, 25 пФ |
| Максимальное входное напряжение |
40 В (пробник 1:1), 400 В (пробник 10:1), 4000 В (пробник 100:1) |
| Коэф. деления (стандартных пробников) | х1; х10 |
| Коррекция по коэффициенту пробника | х1; х10; х100 |
| Система сбора сигналов | |
| Тип выборки | в реальном времени |
| Объем памяти | 16 Кб |
| Режим выборки | прямая выборка, регистрация пиков |
| Вертикальная система | |
| Входной диапазон |
10 мВ/дел - 5 В/дел (пробник 1X); 100 мВ/дел - 50 В/дел (пробник 10X); 1 В/дел - 500 В/дел (пробник 100X) (1; 2,5; 5) |
| Погрешность по вертикали | ±3% |
| Разрешение | 8 бит |
| Пропускная способность | 30 МГц |
| Горизонтальная система | |
| Скорость выборки | 250 МВыб/с (2 канала либо 1 канал), 100 МВыб/с (4 канала) |
| Диапазон разверки |
10 нс/дел - 50 мс/дел (1; 2,5; 5 шаг), 100 мс - 5 с (сканирование) |
| Режим формирование формы | векторный |
| Система синхронизации | |
| Режимы синхронизации | авто, норм., единичный захват |
| Тип | по фронту (нарастающему / ниспадающему) |
| Система измерения | |
| Курсорные измерения | ручной режим установки курсоров по времени и напряжению |
| Измерения автоматические | амплитуда, частота, период, заполнение импульсов |
| Временная база | 100 мс - 5 с |
| Анализатор шин UART | |
| Диапазон скоростей | 1200 - 115200 |
| Биты данных | 8, 9 |
| Биты чётности | NO, ODD , EVEN |
| HEX | 1; 0,5; 2; 1,5 |
| Габариты | 10, 16 |
| Общие характеристики | |
| Экранный интерфейс | английский |
| Дисплей | 4,3" технология TFT, подсветка LCD, 16 бит, 400 х 272 |
| Питание | литиевый аккумулятор 3000 мАч (до 5-ти часов работы) |
| Размер | 220 х 128 х 37 мм |
| Вес | 1200 г |
| Комплектация | портативный цифровой осциллограф JINHAN JDS3034- 1 шт |
|
|
измерительные щупы – 1 шт зарядное устройство – 1 шт литиевый аккумулятор на 3000 мА*ч – 2 шт диск с инструкцией – 1 шт защитная пленка для экрана – 1 шт черная ручка – 1 шт сумка – 1 шт |

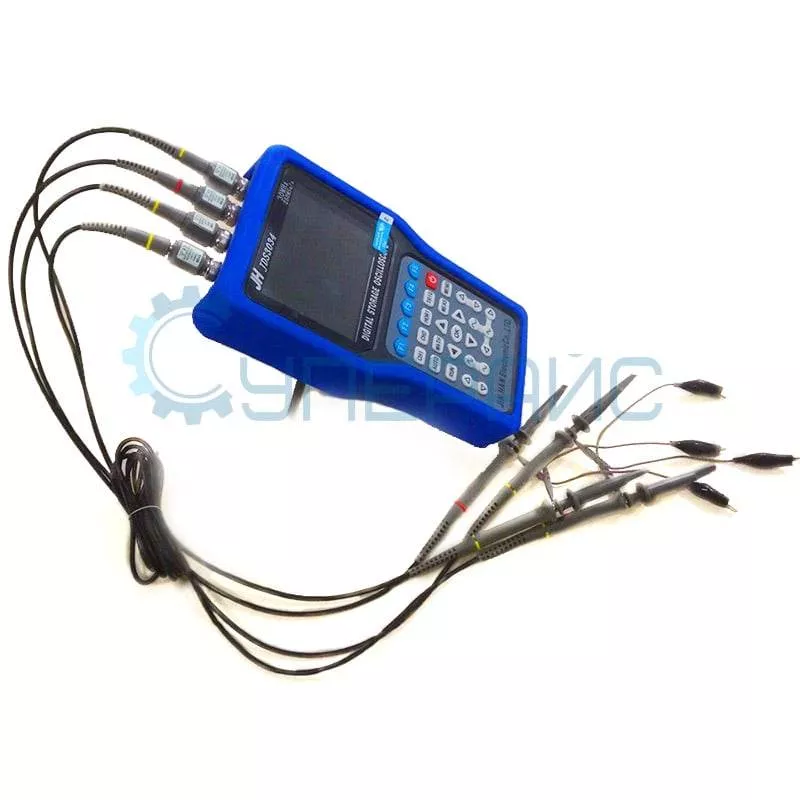

Карманный цифровой осциллограф JINHAN JDS3034 - это прибор для тестирования и отладки различных классов электронного оборудования, а также для безбумажной регистрации данных. Высокоточный прибор, сочетающий в себе большую длину записи осциллограммы, полосу пропускания 30 МГц и частоту дискретизации 250 МВыб/с. Наличие четырех каналов дает возможность наблюдать осциллограммы и производить замеры в различных точках схемы, что дает наиболее объективную картину рабочих процессов. Осциллограф JINHAN JDS3034 благодаря своей компактности и возможности автономной работы от литиевых аккумуляторов предоставляет широкие возможности при анализе комплексных проблем в полевых условиях.
Обзорная таблица
| Модель | JDS2012A | JDS2012S | JDS2023 | JDS2022A | JDS3012A | JDS3022E | JDS3022A | JDS3034 |
| Количество каналов | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 4 |
| аналоговый | аналоговый |
аналоговый и цифровой |
аналоговый |
аналоговый и цифровой |
аналоговый | аналоговый | аналоговый | |
| Полоса пропускания | 20 МГц | 25 МГц | 20 МГц | 20 МГц | 30 МГц | 50 МГц | 50 МГц | 30 МГц |
| Частота дискретизации | 200 МВыб/с | 200 МВыб/с | 200 МВыб/с | 200 МВыб/с | 250 МВыб/с | 500 МВыб/с | 500 МВыб/с | 250 МВыб/с |
| Мультиметр | + | + | - | - | + | - | + | - |
| Генератор сигналов | - | - | + | - | + | + | + | - |
| Последовательный интерфейс | - | - | - | - | + | + | + | + |
| Регистратор | - | - | - | - | + | + | + | + |
Сопутствующие товары:
Щуп к осциллографу с делителем P6040 (1:10, 40МГц)
Щуп к осциллографу с делителем P6100 (1:10, 100МГц)
Щуп к осциллографу с делителем P6060 (1:10, 60МГц)
Магазин инструментов и электронных компонентов Суперайс является основным официальным представителем компании «Hefei Jinhan Electronic Co.Ltd» в России, производителя портативных осциллографов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
