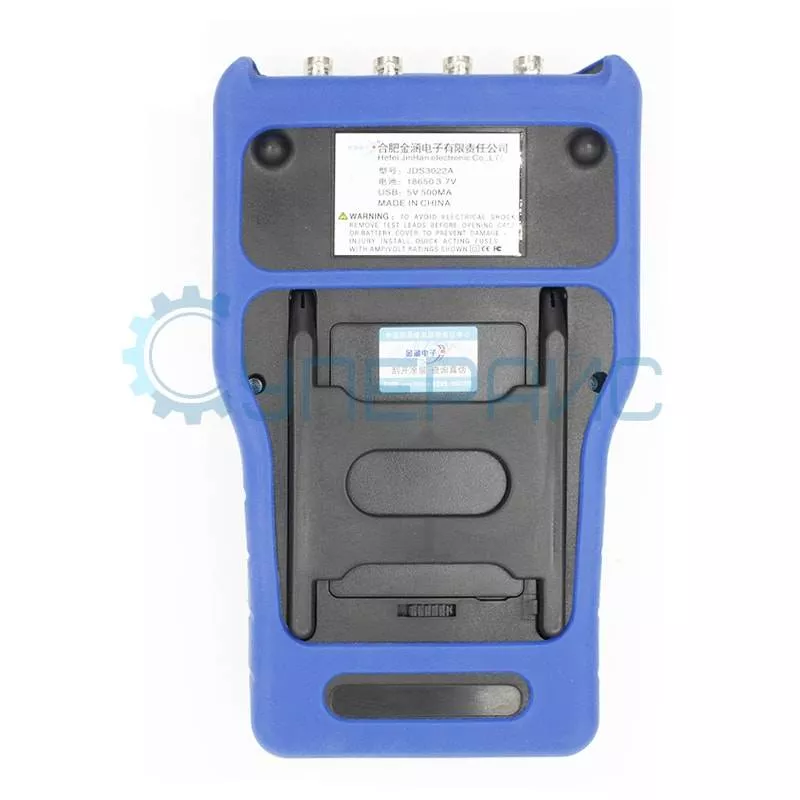

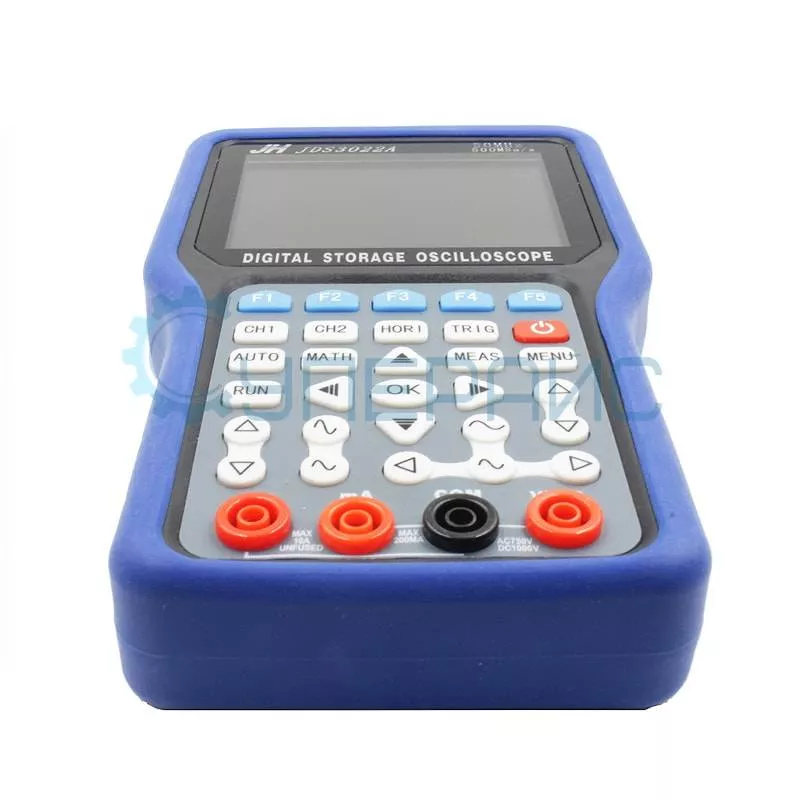

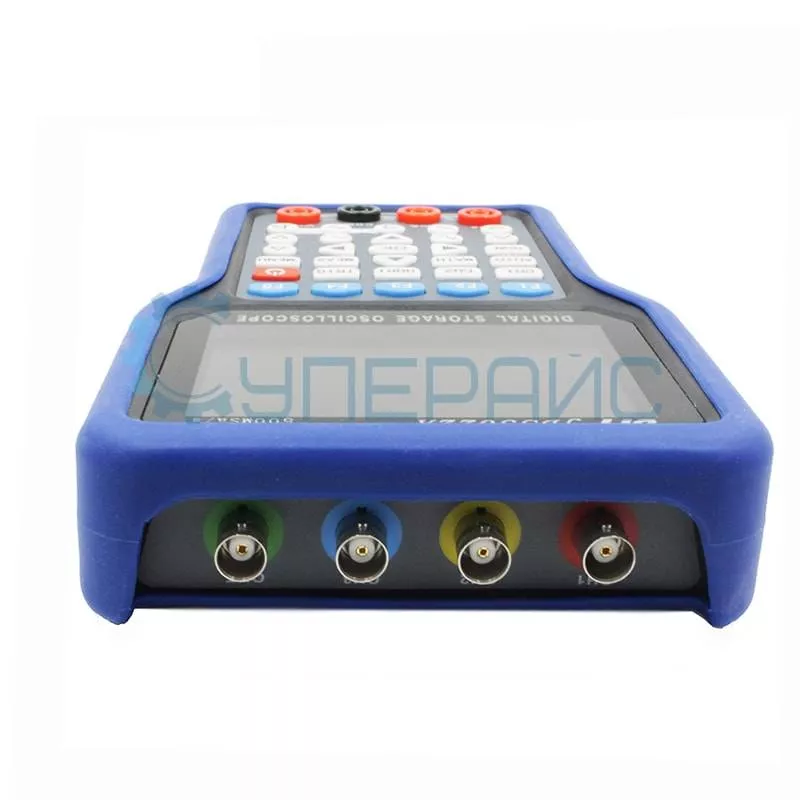

Цифровой портативный осциллограф JINHAN JDS3022A 5 в 1 (2 канала, 50 МГц)

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 7379
            [SRC] => /upload/iblock/fad/fad891539b2f3de586c20f8c2768dd58.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 7380
            [SRC] => /upload/iblock/4ab/4abfe9b6e43a058cb53d43ef1a5afd5b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 7381
            [SRC] => /upload/iblock/32b/32bf57832434bec50db328151025f5be.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 7382
            [SRC] => /upload/iblock/4cf/4cfa7f6d506e522738c625c3a0116fed.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 7652
            [SRC] => /upload/iblock/933/933f108edf50284920aec9355fe01877.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой портативный осциллограф JINHAN JDS3022A 5 в 1 (2 канала, 50 МГц)
Цифровой портативный осциллограф JINHAN JDS3022A 5 в 1 (2 канала, 50 МГц)
Цифровой портативный осциллограф JINHAN JDS3022A 5 в 1 (2 канала, 50 МГц)
Цифровой портативный осциллограф JINHAN JDS3022A 5 в 1 (2 канала, 50 МГц)
Цифровой портативный осциллограф JINHAN JDS3022A 5 в 1 (2 канала, 50 МГц)
24 990 руб.
Входящий сигнал
Режимы входа AC, DC
Количество каналов 2 (2 канала осциллографа + 1 канал DDS генератора)
Оси дисплея X-Y; Y-T
Входной импеданс 1 МОм, 25 пФ
Максимальное входное напряжение 40 В (пробник 1:1), 400 В (пробник 10:1), 4000 В (пробник 100:1)
Коэф. деления (стандартных пробников) х1; х10
Коррекция по коэффициенту пробника х1; х10; х100
Система сбора сигналов
Тип выборки в реальном времени
Объем памяти 16 000 точек
Режим выборки прямая выборка, регистрация пиков
Вертикальная система
Входной диапазон 10 мВ/дел - 5 В/дел (пробник 1X); 100 мВ/дел - 50 В/дел (пробник 10X); 1 В/дел - 500 В/дел (пробник 100X) (1; 2,5; 5)
Погрешность по вертикали ±3%
Разрешение 8 бит
Пропускная способность 30 МГц (2 канала включены), 50 МГц (1 канал)
Горизонтальная система
Скорость выборки 250 МВыб/с (2 канала), 500 МВыб/с (1 канал)
Диапазон разверки 10 нс/дел - 50 мс/дел (1; 2,5; 5 шаг), 100 мс - 5 с (сканирование)
Режим формирование формы векторный
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Тип по фронту (нарастающему / ниспадающему)
Система измерения
Курсорные измерения ручной режим установки курсоров по времени и напряжению
Измерения автоматические амплитуда, частота, период, заполнение импульсов
Генератор
Диапазон частот 1 Гц - 20 МГц (синусоидальная), 1 Гц - 5 МГц (другие формы)
Заполнение импульсов 0% - 100%
Вых. напряжение 100 мВ - 4 В
Смещение ± 0 В - 2 В
Мультиметр
Максимальное количество отсчетов  6000
Напряжение DC 60,00 мВ; 600,0 мВ; 6,000 В; 60,00 В; 600,0 В; 1000 В
Напряжение AC 60,00 мВ; 600,0 мВ; 6,000 В; 60,00 В; 600,0 В; 750 В
Ток DC 60,00 мА; 600,0 мА; 6,000 А; 10,00 А
Ток AC 60,00 мА; 600,0 мА; 6,000 А; 10.00 А
Сопротивление 600,0 Ом; 6,000 кОм; 60,00 кОм; 600,0 кОм; 6,000 МОм; 60,00 МОм
Ёмкость 40,00 нФ; 400,0 нФ; 4,000 нФ; 40,00 нФ; 400,0 нФ; 4000 нФ
Прозвонка цепи звуковой сигнал до 30 Ом
Тестирование диодов 0 В~2,0 В
Прозвонка  сигнал при сопротивлении менее 30 Ом
Регистратор
Временная база 100 мс - 5 с
Анализатор шин UART
Диапазон скоростей 1200 - 115200
Биты данных 8, 9
Биты чётности NO, ODD , EVEN
HEX 1; 0,5; 2; 1,5
Габариты 10, 16
Общие характеристики
Экранный интерфейс английский
Дисплей 4,3" технология TFT, подсветка LCD, 16 бит, 400 х 272
Питание литиевый аккумулятор 3000 мАч (до 5-ти часов работы)
Размер 220 х 128 х 37 мм
Вес
1200 г
Комплектация:
портативный цифровой осциллограф JINHAN JDS3022A- 1 шт

измерительные щупы – 1 шт
измерительные щупы для мультиметра – 1 шт
зарядное устройство – 1 шт
литиевый аккумулятор на 3000 мА*ч – 2 шт
диск с инструкцией – 1 шт
защитная пленка для экрана – 1 шт
черная ручка – 1 шт

Портативный осциллограф JINHAN JDS3022A – производительный и мощный многофункциональный прибор, предназначенный для всесторонней диагностики и отладки промышленной электроники, тестирования диодов, осуществления прозвонки цепи на предмет наличия разрывов, а также определения показателей переменного и постоянного тока. Осциллограф JDS3022A совмещает в себе возможности не только высокоточного мультиметра, но и генератора сигналов, анализатора шин UART, а также «безбумажного» самописца, благодаря чему открывает дополнительные возможности для анализа. Полоса пропускания составляет для одного канала 50 МГц, частота дискретизации 500 МВыб/с. Кроме того, прибор имеет максимальную глубину памяти 16К для улучшенного наблюдения за сигналом и цветной TFT-дисплей с диагональю 4,3 дюйма для удобства работы. Во время работы используются специальные режимы запуска, функции автоматического измерения или настройки канала. Цифровой портативный осциллограф JINHAN JDS3022A оснащен прочным пыле- и водостойким корпусом, а прорезиненная боковая поверхность с большими клавишами облегчает работу в сложных полевых условиях.

Обзорная таблица

Модель JDS2012A JDS2012S JDS2023 JDS2022A JDS3012A JDS3022E JDS3022A JDS3034
Количество каналов 1 1 2 2 2 2 2 4
аналоговый аналоговый аналоговый
и цифровой
аналоговый аналоговый
и цифровой
аналоговый аналоговый аналоговый
Полоса пропускания 20 МГц 25 МГц 20 МГц 20 МГц 30 МГц 50 МГц 50 МГц 30 МГц
Частота дискретизации 200 МВыб/с 200 МВыб/с 200 МВыб/с 200 МВыб/с 250 МВыб/с 500 МВыб/с 500 МВыб/с 250 МВыб/с
Мультиметр + + - - + - + -
Генератор сигналов - - + - + + + -
Последовательный
интерфейс
- - - - + + + +
Регистратор - - - - + + + +

Статьи:
Обзор линейки цифровых портативных осциллографов JINHAN (JDS2012A, JDS2012S, JDS2023, JDS2022A, JDS3012A, JDS3022E, JDS3022A)

Сопутствующие товары:
Щуп к осциллографу с делителем P6040 (1:10, 40МГц)
Щуп к осциллографу с делителем P6100 (1:10, 100МГц)
Щуп к осциллографу с делителем P6060 (1:10, 60МГц)

Магазин инструментов и электронных компонентов Суперайс является основным официальным представителем компании «Hefei Jinhan Electronic Co.Ltd» в России, производителя портативных осциллографов.
