Цифровой осциллограф UNI-T UTD2052CL (2 канала х 50 МГц)
26 999 ₽
26 999 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
352
Модель (серия)
UTD2052CL
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTD2052CL
Общие данные
Артикул (код товара)
352
Производитель (бренд)
Модель (серия)
UTD2052CL
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 400 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %,
Входная ёмкость
24 пФ ± 3 пФ
Максимальное входное напряжение
± 400 В
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Низкочастотный отклик
≥ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 5%: 1 мВ / дел или 2 мВ / дел
± 4%: 5 мВ / дел
± 3%: 10 мВ / дел - 20 В / дел
± 4%: 5 мВ / дел
± 3%: 10 мВ / дел - 20 В / дел
Система синхронизации
Базовые типы триггера
фронт, наклон
Расширенные типы триггера
длительность импульса, альтернативный
Горизонтальная система
Горизонтальная развёртка
5 нс / дел - 50 с / дел
Точность временной базы
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс)
больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)
больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза
Курсорные измерения
△ V, △ T, 1 / △ T
Математические операции
+, -, *, / FFT
Частотомер
6 бит
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0 °С до 40 °С
Рабочая влажность
до 90%
Комплектация

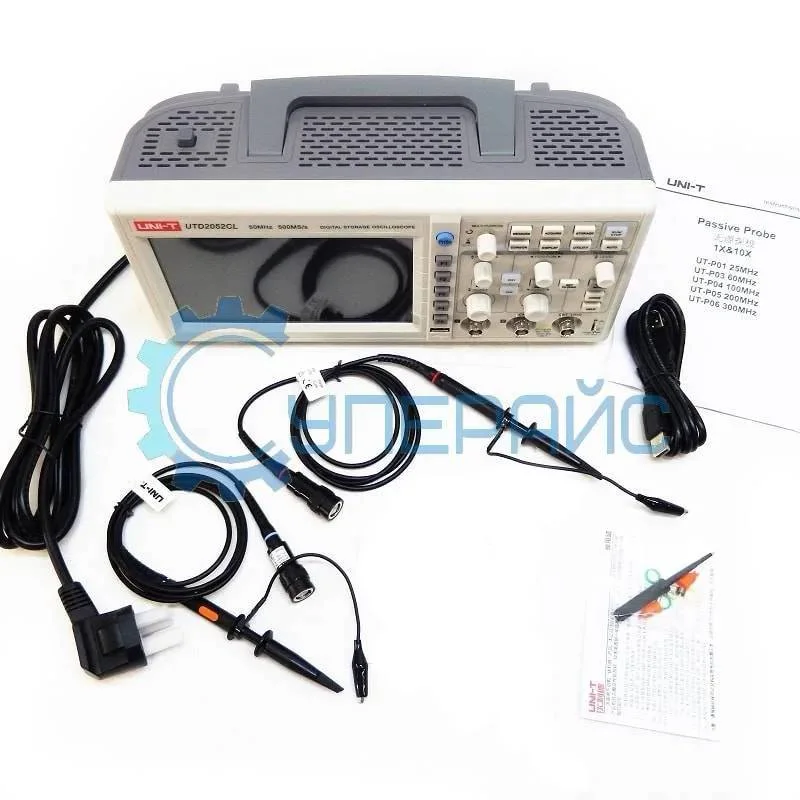

Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес

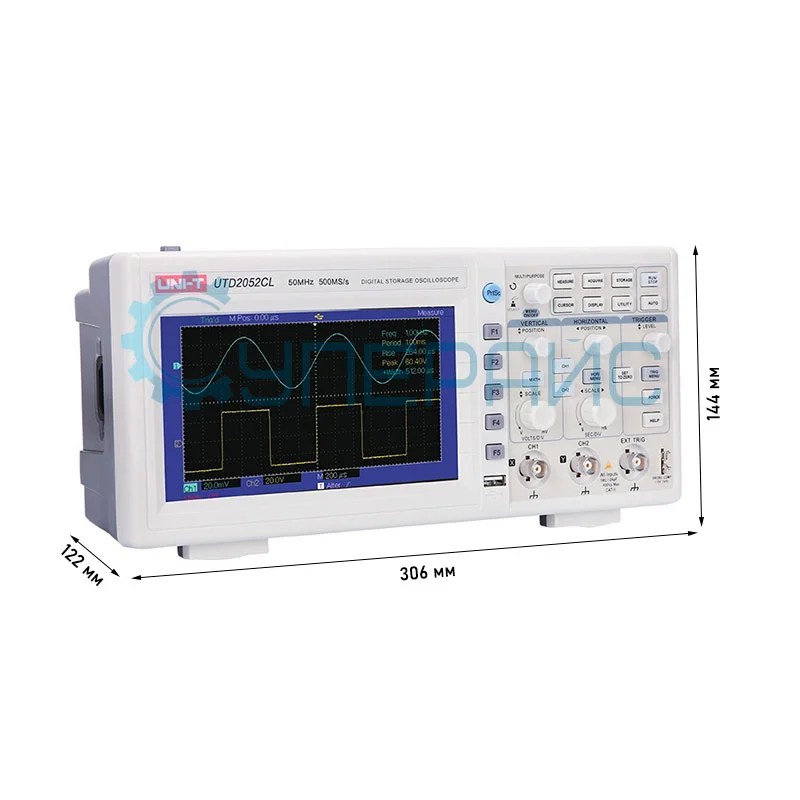

Габариты прибора
306 х 147 х 122 мм
Вес нетто, кг
2,5
Описание UNI-T UTD2052CL
ВНИМАНИЕ! Производство Цифрового осциллографа UNI-T UTD2052CL (2 канала х 50 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный осциллограф Hantek DSO4072C (2 канала, 70 МГц)
Цифровой осциллограф UNI-T UTD2052CL популярный прибор для научных и лабораторных исследований
Осциллограф UNI-T UTD2052CL цифровой компактный прибор, изготовленный на базе прогрессивной схемотехники с использованием современных элементов.
Прибор незаменим для производственного контроля в машиностроении, других отраслях промышленности, применяется для ВУЗов. Осциллограф популярен в лабораторных исследованиях и для автодиагностики.
Особенности и основные технические характеристики
Цифровой осциллограф UTD2052CL это двухканальный прибор с полосой пропускания 50 МГц, с жидкокристаллическим экраном высокого разрешения. Время нарастания 7 нс, это относительно немного и положительно сказывается на частотных качествах осциллографа.
Частота дискретизации 500 МГц, что ровно в 10 раз выше полосы пропускания. А это означает, что фронт “завален” не будет.
Прибор может производить 28 видов автоматических измерений параметров сигнала.
Осциллограф UTD2052CL способен выполнять математические функции: сложение, вычитание, умножение, деление и функцию БПФ (быстрое преобразование Фурье) для спектрального анализа сигналов.
Запоминание битового массива: осциллограмм, векторных изображений и т.д. выполняется с помощью Bitmap. Но функция активна только при подключенном внешнем USB-носителе.
Прибор обладает следующими портами:
- USB-девайс для соединения с гаджетами.

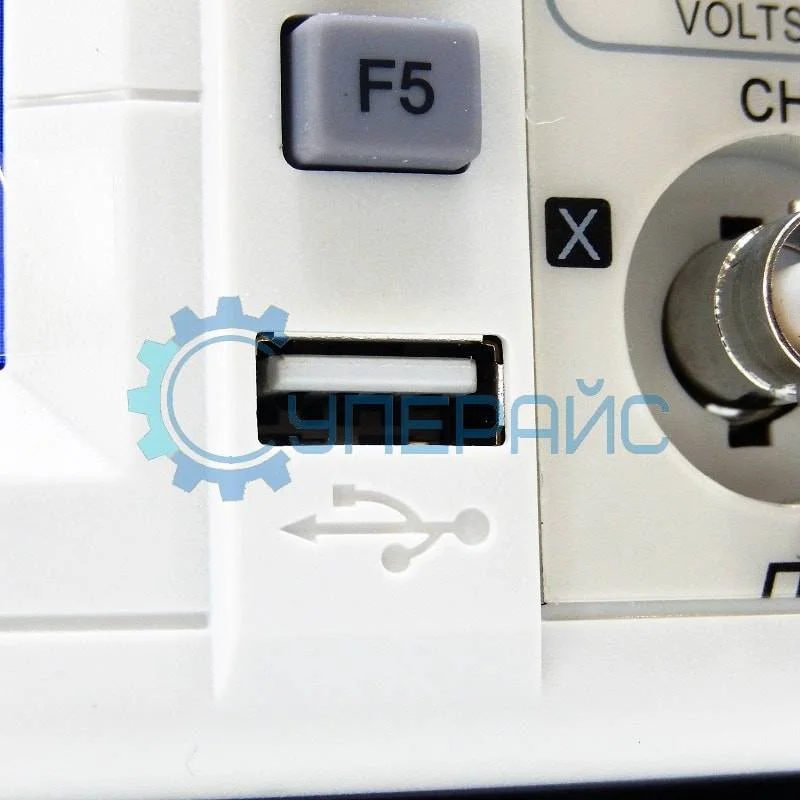

- USB-хост, для подключения внешних устройств: картридеров, флешек или жесткого диска.
- RS-232 интерфейс для присоединения персонального компьютера.

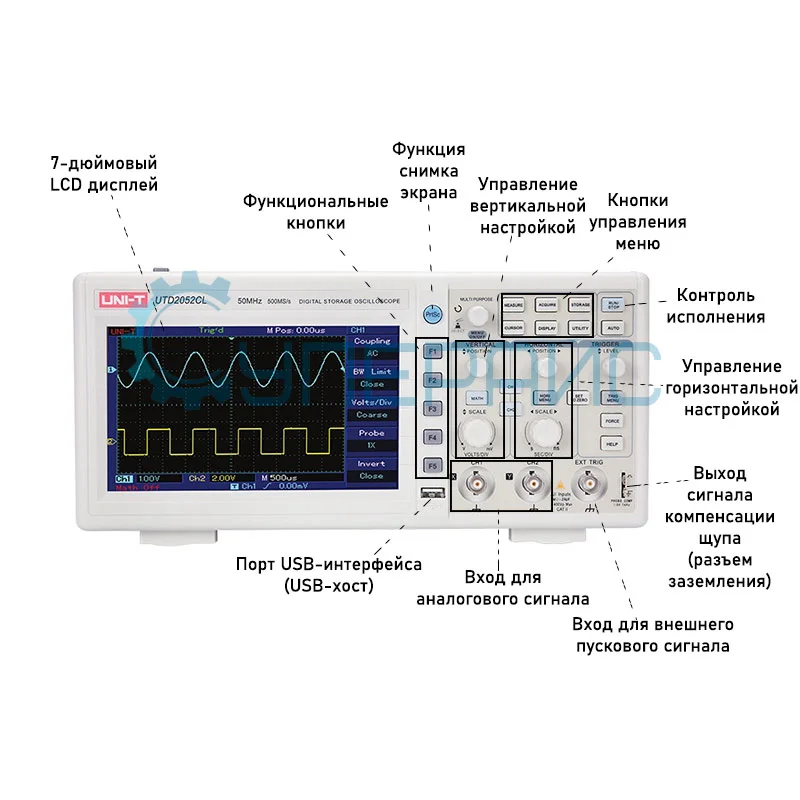

Осциллограф оснащен цветным ЖК дисплеем 7 дюймов или 178 мм по диагонали с разрешением 400 на 240 пикселей.

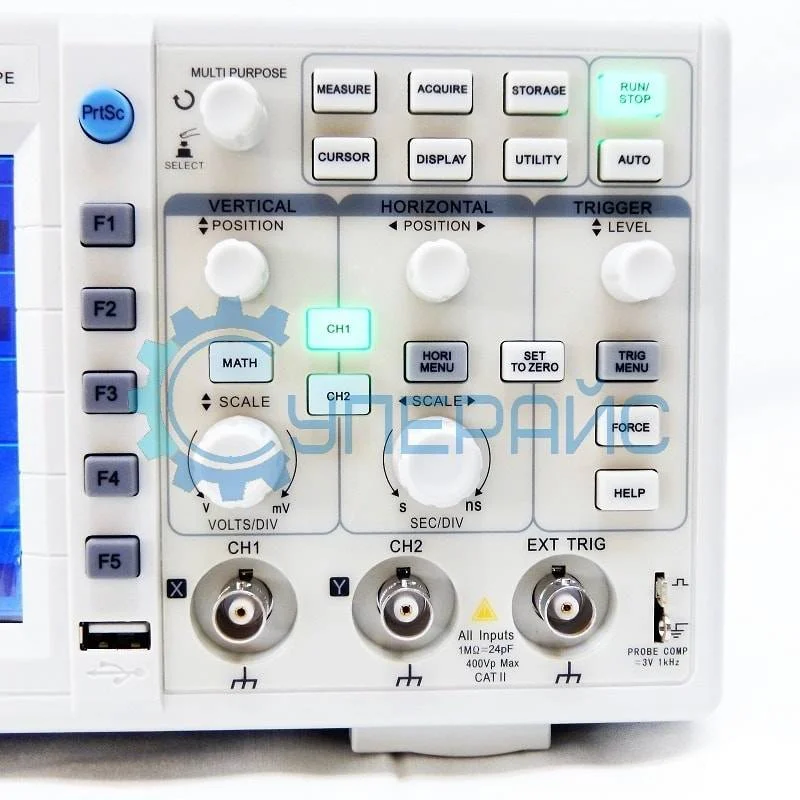

Что особенно важно для работы, прибор обладает удобным меню: кнопки и регуляторы на передней панели все упорядочены. Нажатием кнопки «меню» легко убрать результаты измерений и использовать всю площадь экрана для рассматривания осциллограмм. Управление интуитивно понятное.

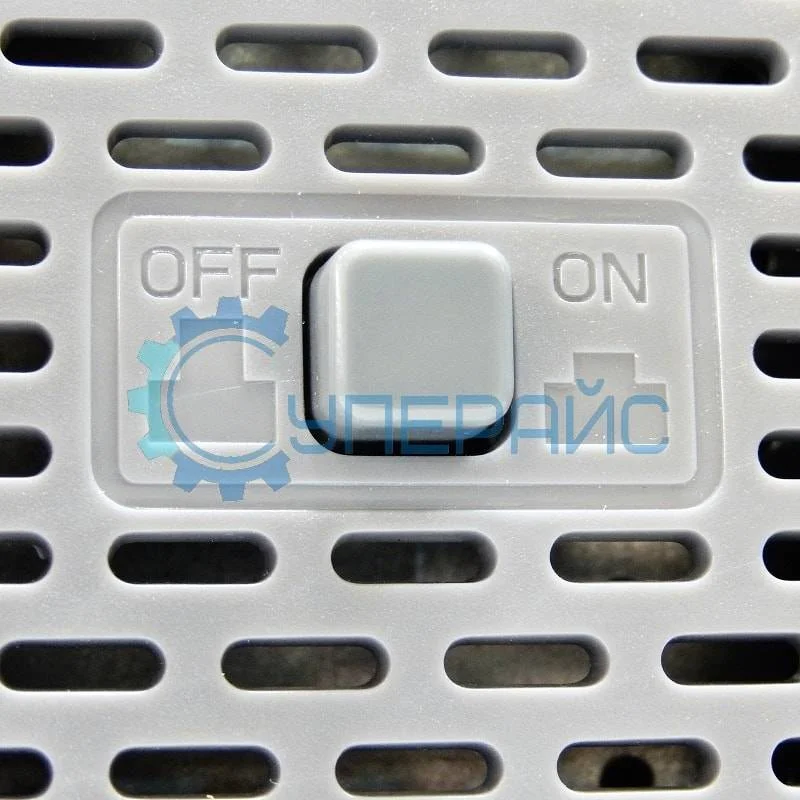

Прибор защищен от термического перегрева хорошей системой вентиляции. Корпус выполнен из ударопрочного пластика.
Обзорная таблица
| Модель |
UTD2025CL |
UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2102CAL | UTD2202CE |
| Количество каналов | 2 | |||||
| Полоса пропускания | 25 МГц | 50 МГц | 50 МГц | 100 МГц | 110 МГц | 200 МГц |
| Частота дискретизации | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с |
| Глубина памяти | 25 кб | |||||
| Время нарастания сигнала | ≤ 14 нс | ≤ 7 нс | ≤ 3,5 нс | ≤ 1,8 нс | ||
| Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||
| Чувствительность | 1 мВ/дел - 20 В/дел |
2 мВ/дел - 5 В/дел |
||||
| Коэффициент развертки | 10 нс/дел - 50 с/дел | 5 нс/дел - 50 с/дел | 2 нс/дел - 50 с/дел | 20 нс/дел - 50 с/дел | ||
| Внутренняя память | настройки, осциллограммы, осциллограммы в формате Bitmap | |||||
| Режимы триггера |
Edge, Pluse, Video, Alternate |
Edge, Pluse, Alternate |
Edge, Pluse, Video,Slope,Alternate |
Edge, Pulse, Video, Alternate |
||
| Интерфейсы передачи данных |
USB OTG, Pass/Fail |
USB OTG |
USB Host / Device, LAN |
|||
| Питание | 100 - 240 В, 45 - 440 Гц | |||||
| Дисплей |
диагональ 7 (178 мм) цветной ЖК 400 × 240 пикселей |
диагональ 7 (178 мм) цветной ЖК 800 × 480 пикселей |
диагональ 5,7 (145 мм) цветной ЖК 320 × 240 пикселей |
|||
|
Габариты |
306 мм x 134 мм x 122 мм | 306 мм х 147 мм х 122 мм | 320 мм x 150 мм x 130 мм | |||
Статьи:
Обзор цифрового осциллографа UNI-T UTD2052CL
Обзор цифровых осциллографов UNI-T (UTD2025CL, UTD2052CL, UTD2052CEX, UTD2102CEX, UTD2102CAL, UTD2202CE)
Обзор цифрового осциллографа UNI-T UTD2052CL
Обзор цифровых осциллографов UNI-T (UTD2025CL, UTD2052CL, UTD2052CEX, UTD2102CEX, UTD2102CAL, UTD2202CE)
Документация и ПО UNI-T UTD2052CL
Название
Язык
Версия
Размер и тип
Инструкция по установке программного обеспечения цифрового осциллографа UNI-T UTD2052CL
Язык:
Английский
Размер и тип:
572 КБ,
PDF
Программное обеспечение для цифровых осциллографов UNI-T серий UTD2000/3000
Язык:
Английский
Размер и тип:
9,5 МБ,
RAR
RAR
Драйвер для цифрового осциллографа UNI-T UTD2052CL
Язык:
Английский
Размер и тип:
126 КБ,
RAR
RAR
Программное обеспечение для цифрового осциллографа UNI-T UTD2052CL
Язык:
Английский
Размер и тип:
23,6 МБ,
RAR
RAR
Показать больше
Показать меньше
Видеообзоры UNI-T UTD2052CL
YOUTUBE
Отзывы UNI-T UTD2052CL
Ярослав С.
25.04.2016 16:08:33
приобрел такой, очень прост в использовании, все ясно понятно , на русском языке. Советую!
Guest
30.05.2016 11:58:36
Здравствуйте! У меня вопрос, не могу разобраться, при какой максимальной частоте дискреции этот осцилограф может запоминать 600к точек на канал? Т.е одной осциллограммой
support
30.05.2016 19:12:27
Guest
Здравствуйте! У меня вопрос, не могу разобраться, при какой максимальной частоте дискреции этот осцилограф может запоминать 600к точек на канал? Т.е одной осциллограммой
Добрый день! Память 600000 точек, доступна при минимальной частоте дикретизации, то есть при временных развертках порядка 1-50с/дел. Здравствуйте! У меня вопрос, не могу разобраться, при какой максимальной частоте дискреции этот осцилограф может запоминать 600к точек на канал? Т.е одной осциллограммой
Иван
31.08.2016 18:52:16
Очень доволен покупкой и обслуживанием. Заказал цифровой осциллограф. Отдельно хочу отметить работу персонала магазина, индивидуальный подход к каждому, быстро все проверили, оформили заказ, все вежливо консультанты улыбаются, просто молодцы. Так держать!
Андрей Северянин
21.02.2017 00:53:12
Долго думал какой осциллограф купить рассматривал риголь и юни-т, все таки цена взяла свое! Юни-т дешевле на 30% риголя при тех же самых харакетристиках – это что касается выбора. Теперь по сервису магазина Суперайс – понравилось что доставка бесплатно, ЕМС посылка приехала за 4 дня до Москвы, что очень порадовало, оплатил товар при получении. Немного напрягло то что на звонок мой сразу никто не ответил, перезвонили только на следующий день, объяснили что разница в часовых поясах. В целом все устроило ставлю 5 балов.
Юрий Бойков
22.02.2017 02:12:23
Замечательный магазин! Заказал этот прибор на днях и он ко мне, в Тверскую обл. прилетел буквально за пару дней. Не могу понять как это возможно, если ехать скорым поездом то по идее добираться минимум 6 дней на поезде. Менеджеры очень общительны и компетентны! Немного не качественный Русский перевод в приборе, но в целом прибор рабочий и пришёл ко мне в отличнейшем состоянии. Ставлю 5 и надеюсь на обновление прошивки с более качественным русским переводом!!!
sergei5552007
30.03.2017 07:17:09
Хороший магазин,хорошая цена,быстрая доставка. В тверскую об. дошло за 4 дня. Приятная неожиданность к дню рождения.Все работает.Спасибо.
Олег Рубцов
06.10.2017 03:10:26
Переделать на российскую двухштекерную решётку его можно?Ничего не нарушиться?Ответьте пожалуйста.
Олег Рубцов
06.10.2017 03:12:02
Извините там опечатка Резетку.....
Михаил Петров
13.06.2019 11:09:18
Добрый вечер Уважаемые. Я дважды заказывал и покупал у вас товары. И должен вам сказать, я могу дать только положительные отзывы. Меня абсолютно всё устраивает в вашем интернет-магазине. И сроки доставки и цены и даже качество поставляемых товаров, хотя понимаю, что качество товаров от вас не зависит, а зависит от производителя. Конечно, ассортимент товаров всегда желательно расширять. Тогда всегда бы заказывал только у вас, и не ходил бы на сайт «али экспресс», где при достаточно низких ценах, плохо, т.е коряво, читаемая информация о товаре и требование полной предоплаты. Да и сроки поставки значительны. Спасибо всему вашему коллективу за хорошую, качественную работу.
SUPEREYES.RU
26.06.2019 13:29:26
Михаил Петров
Добрый вечер Уважаемые. Я дважды заказывал и покупал у вас товары. И должен вам сказать, я могу дать только положительные отзывы. Меня абсолютно всё устраивает в вашем интернет-магазине. И сроки доставки и цены и даже качество поставляемых товаров, хотя понимаю, что качество товаров от вас не зависит, а зависит от производителя. Конечно, ассортимент товаров всегда желательно расширять. Тогда всегда бы заказывал только у вас, и не ходил бы на сайт «али экспресс», где при достаточно низких ценах, плохо, т.е коряво, читаемая информация о товаре и требование полной предоплаты. Да и сроки поставки значительны. Спасибо всему вашему коллективу за хорошую, качественную работу.
Добрый вечер Уважаемые. Я дважды заказывал и покупал у вас товары. И должен вам сказать, я могу дать только положительные отзывы. Меня абсолютно всё устраивает в вашем интернет-магазине. И сроки доставки и цены и даже качество поставляемых товаров, хотя понимаю, что качество товаров от вас не зависит, а зависит от производителя. Конечно, ассортимент товаров всегда желательно расширять. Тогда всегда бы заказывал только у вас, и не ходил бы на сайт «али экспресс», где при достаточно низких ценах, плохо, т.е коряво, читаемая информация о товаре и требование полной предоплаты. Да и сроки поставки значительны. Спасибо всему вашему коллективу за хорошую, качественную работу.
Здравствуйте, Михаил!
Рады, что смогли предложить выгодные условия и широкий выбор оборудования. Мы искренне радуемся, когда наши клиенты остаются довольны, и нам очень приятно и важно знать, что наши старания замечают.
Благодарим за отзыв. Уверены, что еще не раз дадим вам повод для положительных эмоций!
С уважением, Администрация интернет-магазина Суперайс
Показать больше
Показать меньше
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7524
Модель (серия):
XDS3204E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4755
Модель (серия):
DSO4254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38734
Модель (серия):
TCP-700X-64
Производитель:
Measure Fine
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Добавить в избранное
Артикул (код товара):
41940
Модель (серия):
TCP-700Q
Производитель:
Measure Fine
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-270
Макс. измеряемая температура, °C:
2320°С
Добавить в избранное
Артикул (код товара):
44186
Модель (серия):
211-101K
Производитель:
SanLiang
Страна производства:
Россия
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25054
Модель (серия):
936
Производитель:
Delixi
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
60
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37815
Модель (серия):
DLX-HC2513
Производитель:
Delixi
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-40
Макс. измеряемая температура, °C:
1180°С
Время отклика, с:
0,5
Оптическое разрешение:
50:1
Звуковая индикация:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40031
Модель (серия):
P25350
Производитель:
Polish
Страна производства:
Китай
Гарантия, мес.:
12
Макс. температура нагрева, °C:
600
Конструкция печи:
Камерная
Потребляемая мощность, Вт:
2800
Управление:
Дисплей и кнопки
Кол-во зон нагрева:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38431
Модель (серия):
QL-6078
Производитель:
Mead
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38430
Модель (серия):
QL-2078
Производитель:
Mead
Страна производства:
Китай
Гарантия, мес.:
12
Артикул (код товара):
12923
Модель (серия):
S-98-48
Производитель:
SOMPOM
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
98
Тип:
Импульсный
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Нет
Кол-во выходов:
1
Добавить в избранное
Артикул (код товара):
25868
Модель (серия):
-
Производитель:
Zave
Страна производства:
Китай
Гарантия, мес.:
Добавить в избранное
Артикул (код товара):
45590
Модель (серия):
RMT717A
Производитель:
TFN
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Последовательный (сканирующий)
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
43217
Модель (серия):
GS-5000B
Производитель:
XFENDU
Страна производства:
Китай
Гарантия, мес.:
12
Система охлаждения:
Есть
Режим резки:
Комбинированный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
8294
Модель (серия):
EBC-X0501
Производитель:
ZKETECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
8
Вход. напряжение (макс), В:
4,5
Вход. ток (макс), А:
1
Возм. программирования:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
36849
Модель (серия):
STEZ4924-4G-LV
Производитель:
СТЭЗ
Страна производства:
Россия
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17288
Модель (серия):
TJ
Производитель:
LXSHOW
Страна производства:
Китай
Гарантия, мес.:
12
Тип станка:
Лазерный труборез
Тип лазера:
Волоконный
Мощность лазера, Вт:
1500
Длина волны лазера, нм:
1070
Макс. скорость резки, м/мин.:
30
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
17664
Модель (серия):
GA4063+TG
Производитель:
Atten
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Сделано в России
Добавить в избранное
Артикул (код товара):
34662
Модель (серия):
ПРК-90
Производитель:
Магистр
Страна производства:
Россия
Гарантия, мес.:
12
Мощность, Вт:
90
Тип:
электрический
Возм. смены жала:
да
Макс. температура нагрева, °C:
400
Конструкция рукоятки:
прямая
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

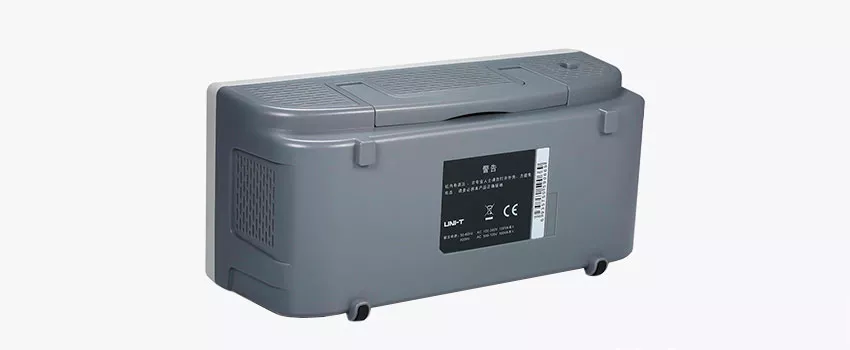

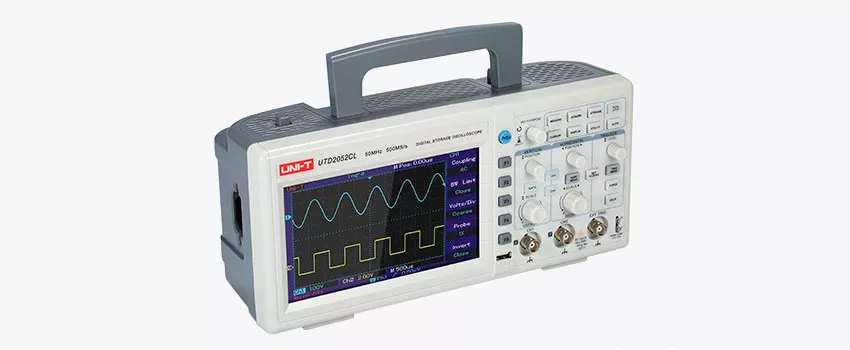

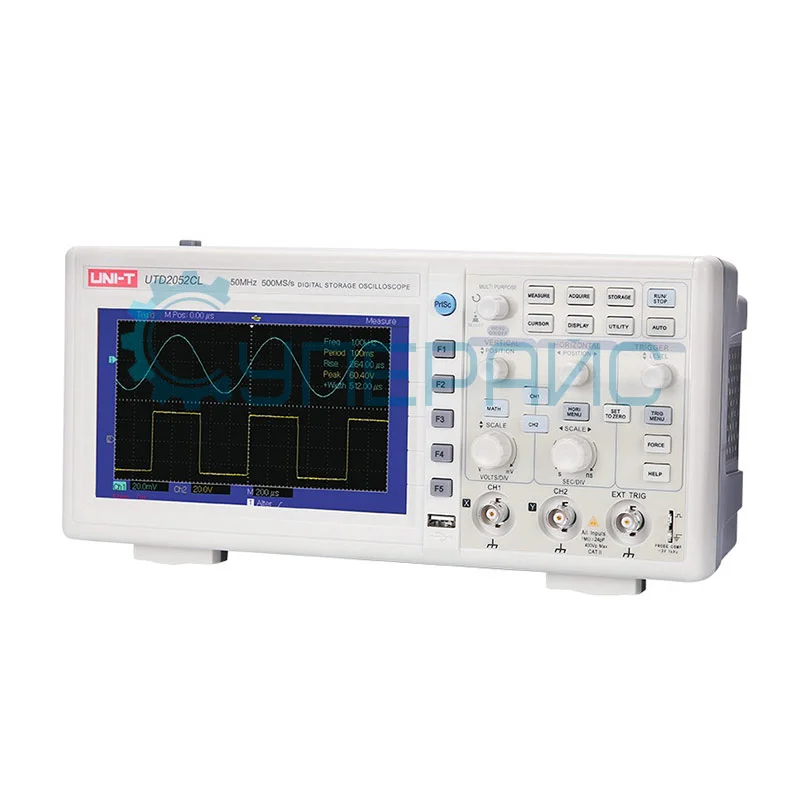

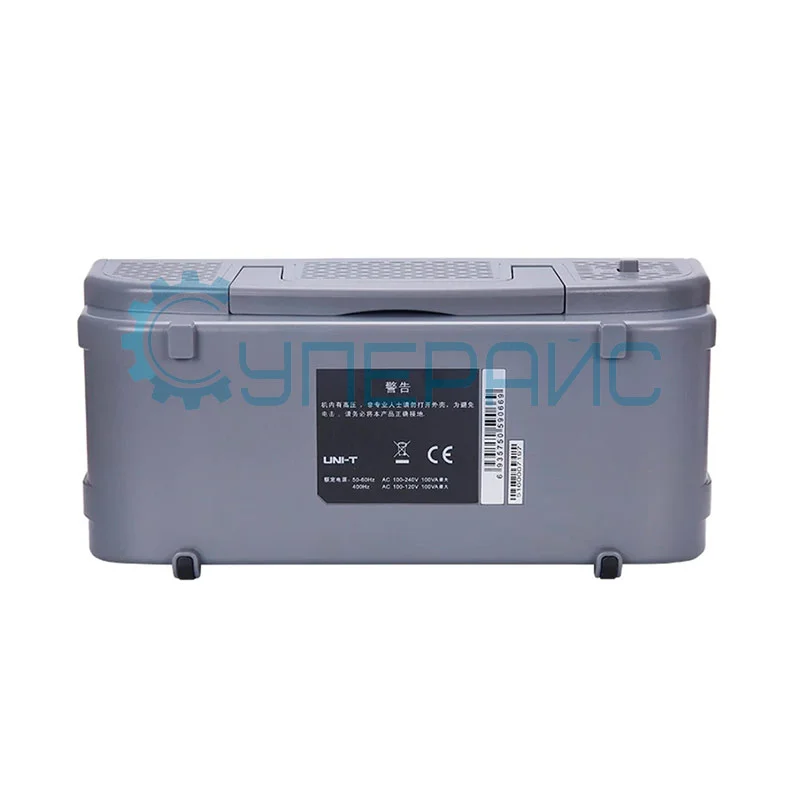

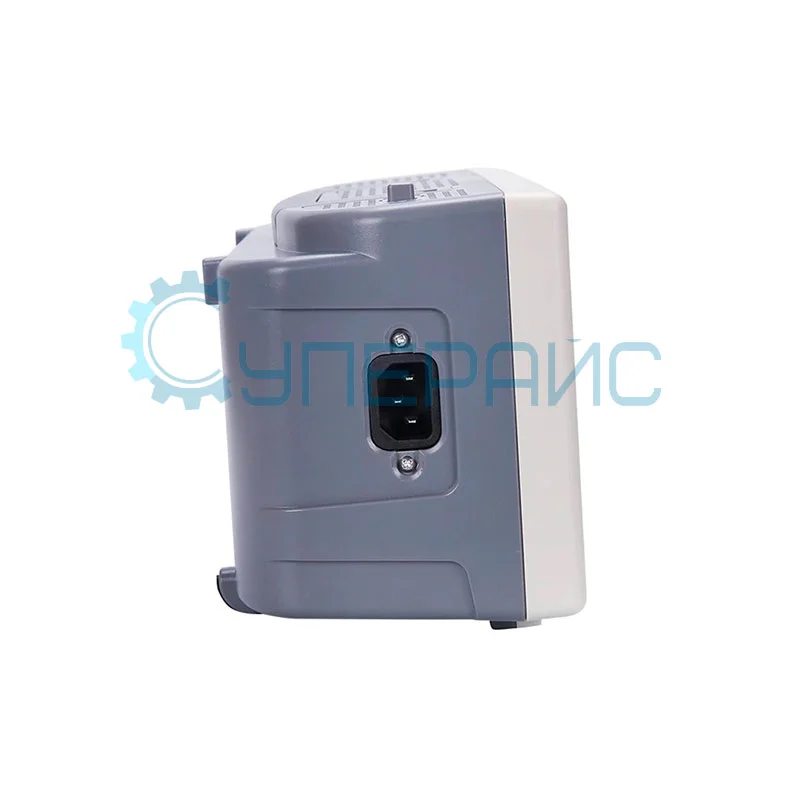

Артикул (код товара):
352
Модель (серия):
UTD2052CL
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
500
Благодарственные письма
