ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2052CL
Характеристики настольного осциллографа
|
Серия
|
UTD2000CL
|
Полоса пропускания
|
50 МГц
|
Количество каналов
|
2
|
Максимальная частота дискретизации в реальном времени
|
5000 МВыб / с
|
Скорость захвата осциллограмм
|
2,000 осц./с
|
Входные параметры
|
Развязка входа
|
DC, AC, GND
|
Входной импеданс
|
1 МОм ± 2 %, 24 пФ ± 3 пФ
|
Установка коэффициента затухания датчика
|
1 Х, 10 Х, 100 Х, 1000 Х
|
Максимальное входное напряжение
|
± 400 В
|
Время задержки между каналами
|
150 пс
|
Горизонтальная система
|
Интерполяция формы волны
|
sin (х) / х
|
Размер памяти
|
25 Кб
|
Коэффициент развёртки
|
5 нс / дел - 50 с / дел
|
Точность
|
± 50 ppm
|
Точность измерения временного интервала
|
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс)
больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)
|
Вертикальная система
|
Вертикальное разрешение
|
8 бит
|
Вертикальная развёртка
|
1 мВ / дел - 20 В / дел
|
Время нарастания
|
< 7 нс
|
Низкочастотный отклик (-3 дБ)
|
≥ 10 Гц (на входе BNC)
|
Точность усиления постоянного тока
|
± 5%: 1 мВ / дел или 2 мВ / дел
± 4%: 5 мВ / дел
± 3%: 10 мВ / дел - 20 В / дел
|
Система синхронизации
|
Режимы триггера
|
фронт, длительность импульса, наклон, альтернативный
|
Диапазон уровня запуска триггера
|
CH1, CH2: ± 5 делений от центра экрана
EXT: ± 3 В
EXT/5: ± 15 В
|
Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс
|
CH1, CH2: ± (0,3 дел х В / дел)
EXT: ± (6% установленного значения + 40 мВ)
EXT/5: ± (6% установленного значения + 200 мВ)
|
Запуск по фронту
|
Режим запуска
|
запуск по нарастающему фронту, по ниспадающему фронту
|
Запуск по длительности импульса
|
Ширина импульса
|
20 нс - 10 с
|
Система измерения
|
Курсорные измерения
|
△ V, △ T, 1 / △ T
|
Автоматическое измерение
|
максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза
|
Математические функции
|
+, -, *, / FFT
|
Встроенный частотомер
|
Разрешение
|
6 бит
|
Общие характеристики
|
Тип дисплея
|
7 дюймов (178 мм) TFT LCD - экран, 400 х 240
|

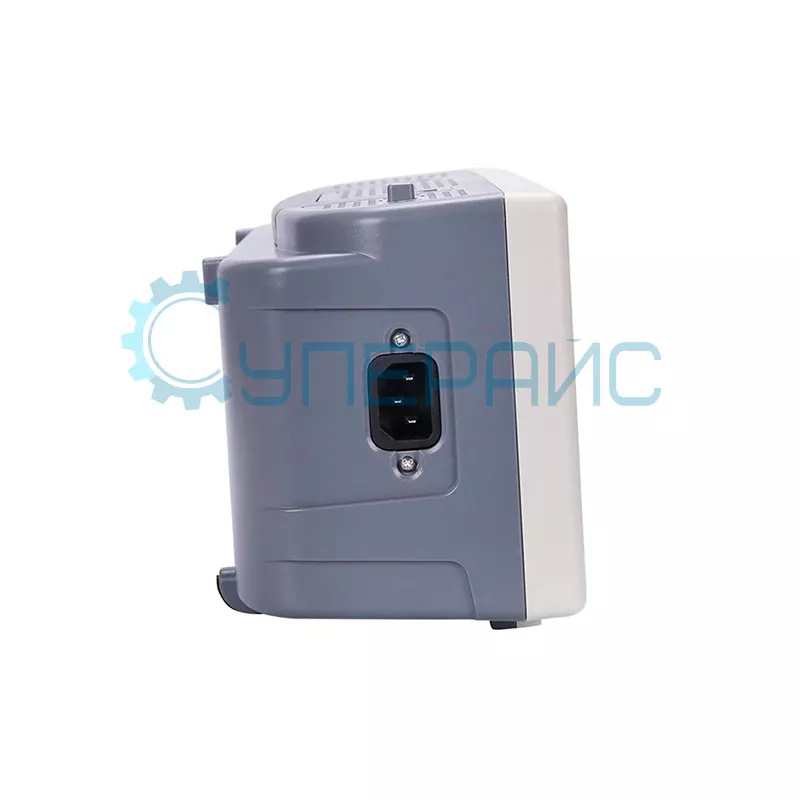

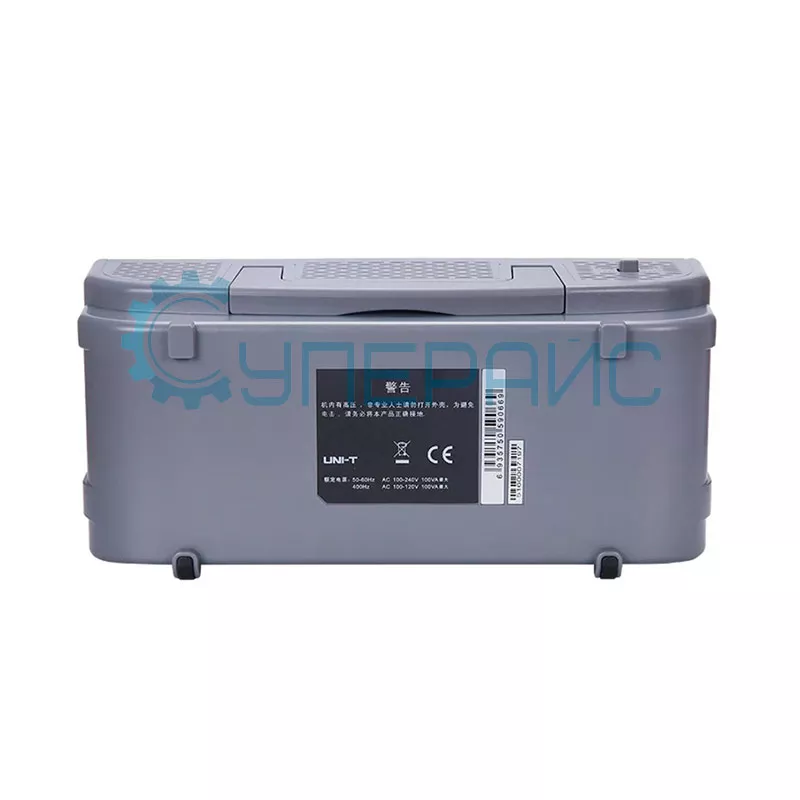

Питание
|
100 - 240 В AC, 45 - 440 Гц
|
Интерфейс
|
USB
|
Рабочая температура
|
от 0 °С до 40 °С
|
Температура хранения
|
от -20 °С до 60 °С
|
Относительная влажность
|
до 90%
|
Рабочая высота
|
рабочая до 3000 м
|
хранения до 15000 м
|

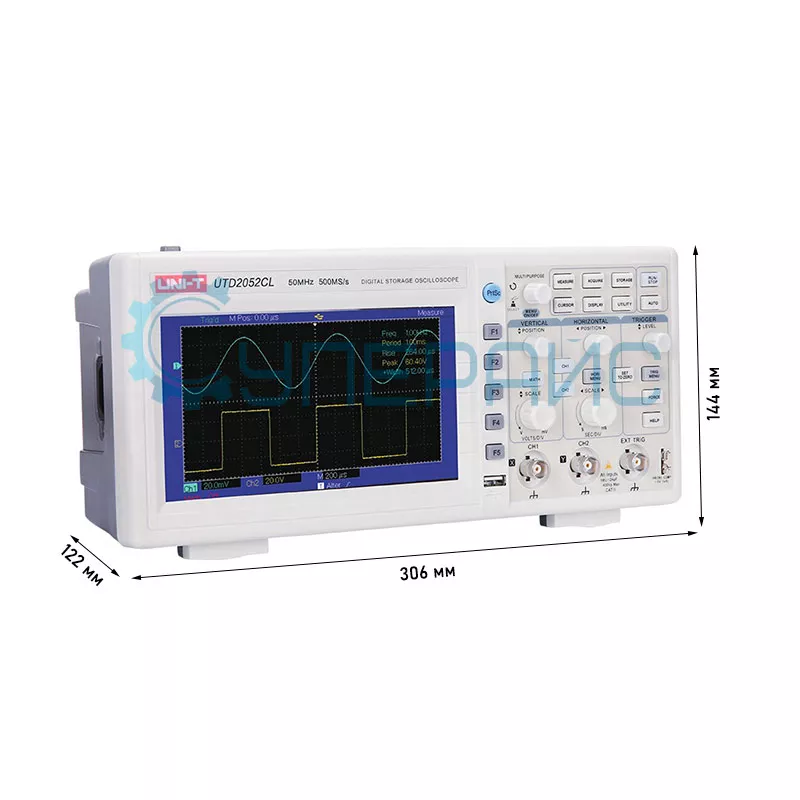

Габариты
|
306 х 147 х 122 мм
|
Вес нетто
|
2500 г
|
Комплектация
|
цифровой осциллографUNI-T UTD2052CL - 1 шт
|
|
щупы для осциллографа - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
|

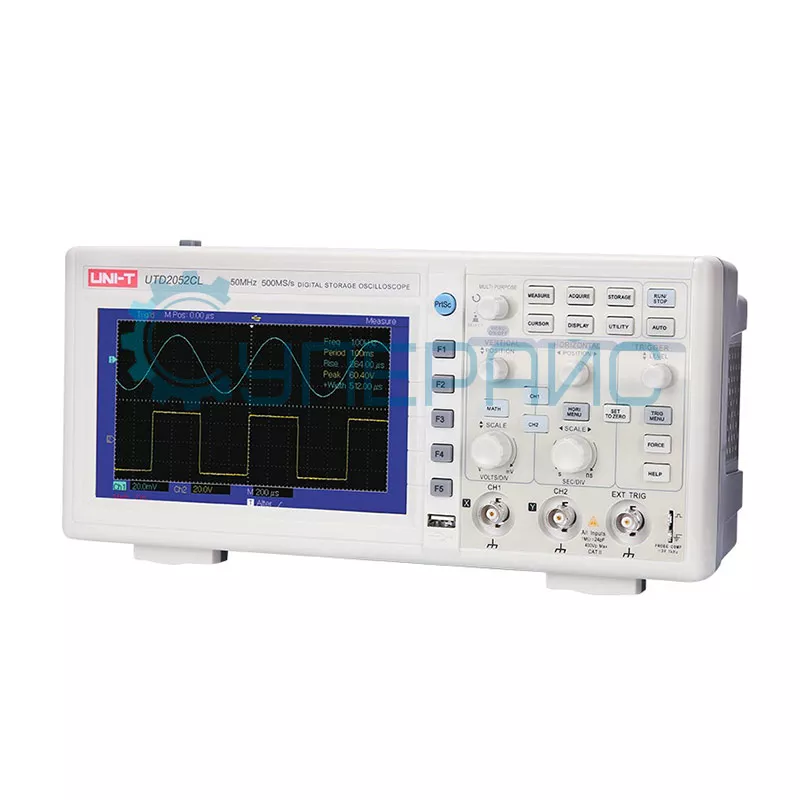

Цифровой осциллограф UNI-T UTD2052CL популярный прибор для научных и лабораторных исследований
Осциллограф UNI-T UTD2052CL цифровой компактный прибор, изготовленный на базе прогрессивной схемотехники с использованием современных элементов.
Прибор незаменим для производственного контроля в машиностроении, других отраслях промышленности, применяется для ВУЗов. Осциллограф популярен в лабораторных исследованиях и для автодиагностики.
Особенности и основные технические характеристики
Цифровой осциллограф UTD2052CL это двухканальный прибор с полосой пропускания 50 МГц, с жидкокристаллическим экраном высокого разрешения. Время нарастания 7 нс, это относительно немного и положительно сказывается на частотных качествах осциллографа.
Частота дискретизации 500 МГц, что ровно в 10 раз выше полосы пропускания. А это означает, что фронт “завален” не будет.
Прибор может производить 28 видов автоматических измерений параметров сигнала.
Осциллограф UTD2052CL способен выполнять математические функции: сложение, вычитание, умножение, деление и функцию БПФ (быстрое преобразование Фурье) для спектрального анализа сигналов.
Запоминание битового массива: осциллограмм, векторных изображений и т.д. выполняется с помощью Bitmap. Но функция активна только при подключенном внешнем USB-носителе.
Прибор обладает следующими портами:
- USB-девайс для соединения с гаджетами.

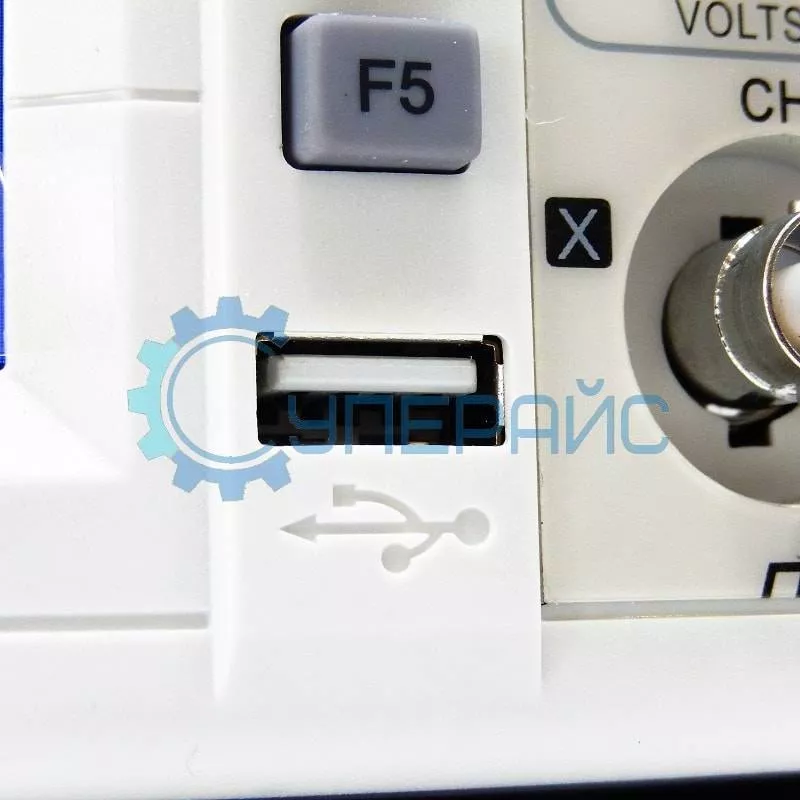

- USB-хост, для подключения внешних устройств: картридеров, флешек или жесткого диска.
- RS-232 интерфейс для присоединения персонального компьютера.
Осциллограф оснащен цветным ЖК дисплеем 7 дюймов или 178 мм по диагонали с разрешением 400 на 240 пикселей.

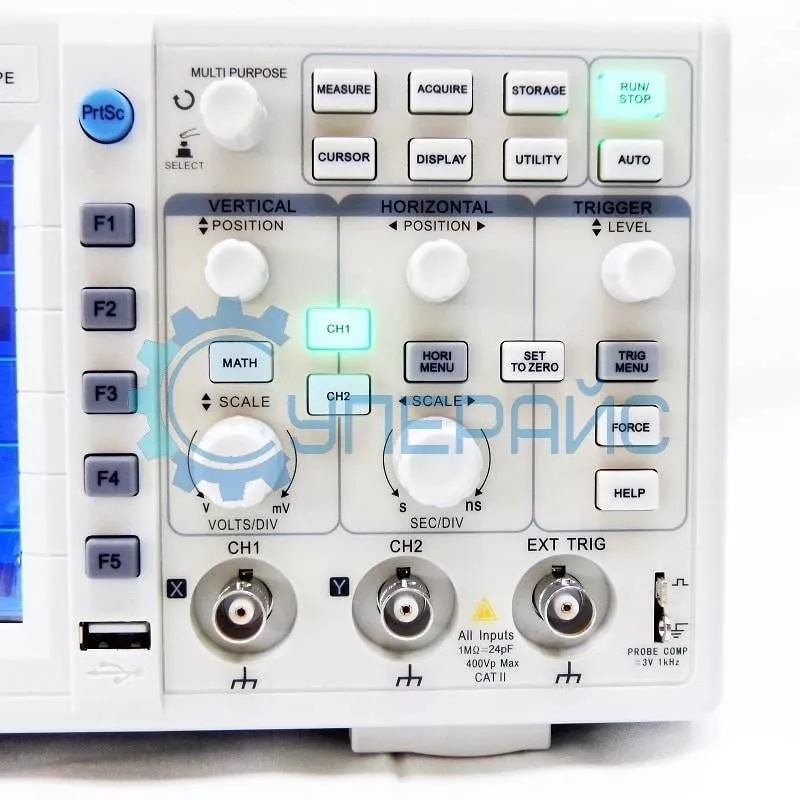

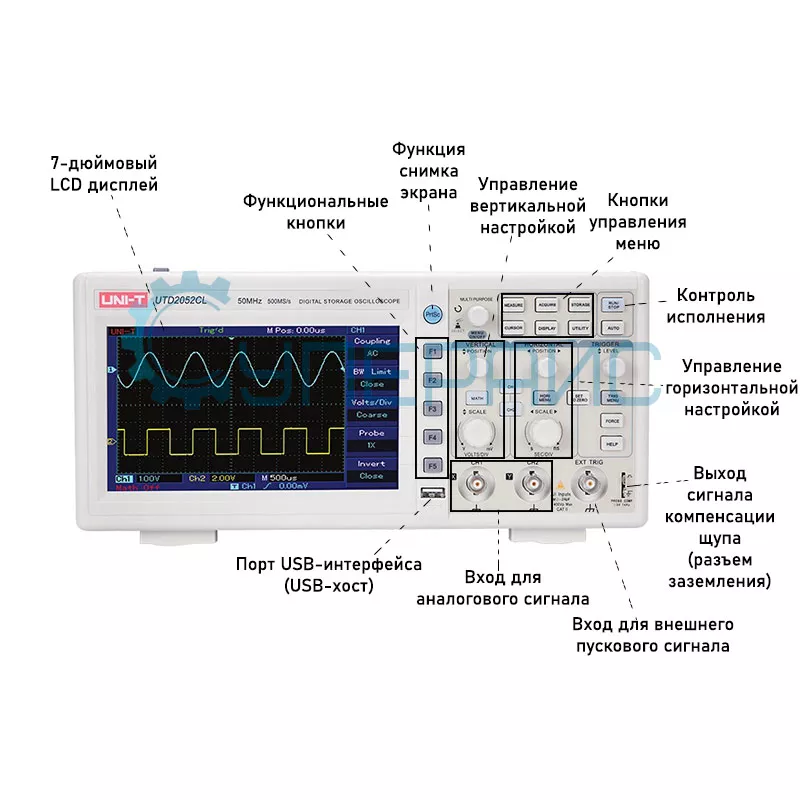

Что особенно важно для работы, прибор обладает удобным меню: кнопки и регуляторы на передней панели все упорядочены. Нажатием кнопки «меню» легко убрать результаты измерений и использовать всю площадь экрана для рассматривания осциллограмм. Управление интуитивно понятное.

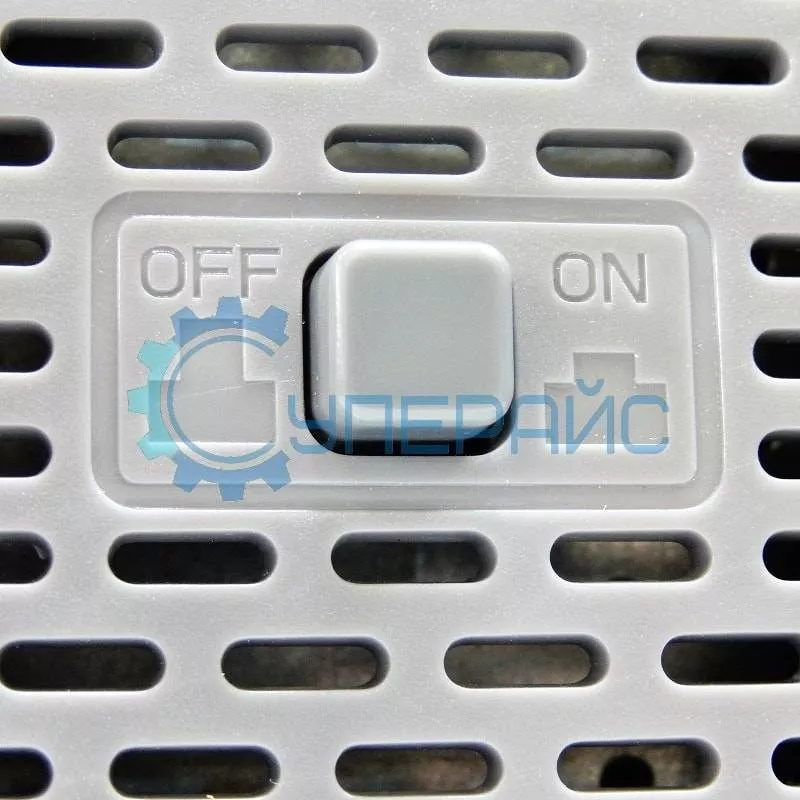

Прибор защищен от термического перегрева хорошей системой вентиляции. Корпус выполнен из ударопрочного пластика.
Обзорная таблица
Модель
|
UTD2025CL
|
UTD2052CL
|
UTD2052CEX
|
UTD2102CEX
|
UTD2102CAL
|
UTD2202CE
|
Количество каналов
|
2
|
Полоса пропускания
|
25 МГц
|
50 МГц
|
50 МГц
|
100 МГц
|
110 МГц
|
200 МГц
|
Частота дискретизации
|
250 МВыб/с
|
500 МВыб/с
|
1 ГВыб/с
|
1 ГВыб/с
|
1 ГВыб/с
|
1 ГВыб/с
|
Глубина памяти
|
25 кб
|
Время нарастания сигнала
|
≤ 14 нс
|
≤ 7 нс
|
≤ 3,5 нс
|
≤ 1,8 нс
|
Скорость захвата осциллограмм
|
≥ 2000 осциллограмм в секунду
|
Чувствительность
|
1 мВ/дел - 20 В/дел
|
2 мВ/дел - 5 В/дел
|
Коэффициент развертки
|
10 нс/дел - 50 с/дел
|
5 нс/дел - 50 с/дел
|
2 нс/дел - 50 с/дел
|
20 нс/дел - 50 с/дел
|
Внутренняя память
|
настройки, осциллограммы, осциллограммы в формате Bitmap
|
Режимы триггера
|
Edge, Pluse,
Video, Alternate
|
Edge, Pluse,
Alternate
|
Edge, Pluse, Video,Slope,Alternate
|
Edge, Pulse,
Video, Alternate
|
Интерфейсы передачи данных
|
USB OTG,
Pass/Fail
|
USB OTG
|
USB Host / Device,
LAN
|
Питание
|
100 - 240 В, 45 - 440 Гц
|
Дисплей
|
диагональ 7 (178 мм)
цветной ЖК
400 × 240 пикселей
|
диагональ 7 (178 мм)
цветной ЖК
800 × 480 пикселей
|
диагональ 5,7 (145 мм)
цветной ЖК
320 × 240 пикселей
|
Габариты
|
306 мм x 134 мм x 122 мм
|
306 мм х 147 мм х 122 мм
|
320 мм x 150 мм x 130 мм
|
